产品名称：[ZRDJ-RQD电机软启动控制实训柜]
上海中人专业提供ZRDJ-RQD电机软启动控制实训柜,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDJ-RQD电机软启动控制实训柜，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDJ-RQD电机软启动控制实训柜，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRDJ-RQD电机软启动控制实训柜
ZRDJ-RQD电机软启动控制实训柜

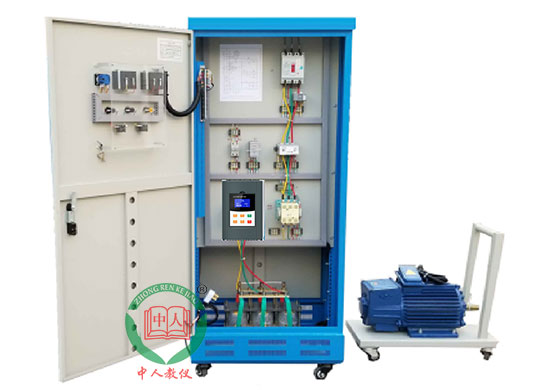

参考图片
一、概 述
1. 电机软启动器(软起动器)是一种集电机软起动、软停车、轻载节能和多种�；すδ苡谝惶宓男掠钡缁刂谱爸�。该产品能有效地限制交流异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载，是传统的星/三角转换、自耦降压、磁控降压等降压设备的理想换代产品。
2. “电机软启动控制实训柜”是为满足社会各行业对电机起动设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。
二、特 点
1. 采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。
2. 控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。
3. 所用器件均采用国内外知名品牌，产品质量有保证。
4. 采用德力西软启动器，以及2.2KW电动机为控制对象，模拟电动机起动，贴近工业现场。
5. 提供各种�；すδ�，实训安全可靠。
三、技术性能
1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜2000m
3. 装置容量：＜7.5kVA
四、系统配备
本实训柜主要由柜体、电气室、德力西软启动器、三相异步电动机等组成。
1. 柜体
柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志�？刂乒窕股栌兴母鐾蛳蚵趾退母龉潭ǖ鹘诨�。
2. 电气室
正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小�；棺坝性诵凶刺甘镜�、按钮开关等。电气室内部主要由断路器、熔断器、交流接触器、电动机软启动器等器件组成。
3. 德力西电机软启动器
软启动器安装在柜子内部，直接连接于异步电动机的转子回路中。当电机起动结束后，软启动器被旁路切除。
4. 三相异步电动机
三相鼠笼异步电动机，2.2kW、940rpm，6极，电动机安装在钢板小车上，配有四个万向轮，带专用电机连接电缆。
五、实训项目
1. 电机软启动的原理与认知
2. 电机软启动起动线路的器件选择与安装
3. 电机软启动线路的布线与接线
4. 电机软启动起动线路的运行调试
5. 电机软启动起动线路的故障分析与检修
