产品名称：[ZRJDQ-07变频式抽油烟机维修技能实训考核装置]
上海中人专业提供ZRJDQ-07变频式抽油烟机维修技能实训考核装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJDQ-07变频式抽油烟机维修技能实训考核装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJDQ-07变频式抽油烟机维修技能实训考核装置，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRJDQ-07变频式抽油烟机维修技能实训考核装置
ZRJDQ-07变频式抽油烟机维修技能实训考核装置
一、 产品概述
“变频式抽油烟机维修技能实训考核装置”是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、机电，环保等专业课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中机电类维修实操，初级、中级技能鉴定考核。
二、 系统特点
1. 配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2. 实用性 本装置具有实训考核功能，根据岗位技能要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的变频抽油烟机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3. 综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握变频式抽油烟机工作方式，提升学生的综合能力和维修技能。
三、 技术性能
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 整机容量：＜50VA
4. 安全�；ぃ憾鞯缌鳌�30mA、动作时间≤0.1s
5. 外形尺寸：160cm×93cm×135.5cm
四、 系统组成

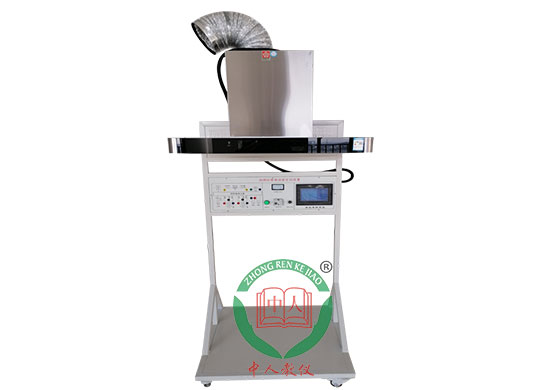

本装置由变频式抽油烟机实物、电气控制板、实训考核系统和实训台组成。
1. 变频式抽油烟机实物：有电机，离心式风扇，频率变换控制系统，照明灯，挡光罩，集油罩，集油盒等组成；
2. 电气控制板：抽油烟机的电气控制系统，包括微处理变频控制、照明控制电路、自动报警系统、自动监测及启动电路等单元；
3. 实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4. 实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
5.制冷制热与家电维修技能教学软件：基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习�？椋谥�4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
五、 实训内容
1. 变频式抽油烟机常用元器件、控制芯片的认识和检测
2. 变频式抽油烟机的工作原理介绍及分析
3. 变频式抽油烟机机械结构的认识及拆装
4. 电机及电机控制故障的检测和排除
5. 离心式风扇常见故障的检测和排除
6. 变频式抽油烟机微处理变频控制的常见故障的现象分析及排除
7. 自动报警系统的常见故障及检修
8. 集成控制电路检测和故障分析排除
9. 滤油装置的常见故障的检测与维修
10. 漏电安全防护报警系统故障分析和排除
原文网址：
http://m.51b6.cn/proshow.asp?ID=1740
尊敬的用户：
如果您对我们的ZRJDQ-07变频式抽油烟机维修技能实训考核装置比较满意，想要建设与ZRJDQ-07变频式抽油烟机维修技能实训考核装置相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRJDQ-07变频式抽油烟机维修技能实训考核装置。
售后：我们承诺在质保期内，若ZRJDQ-07变频式抽油烟机维修技能实训考核装置出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRJDQ-07变频式抽油烟机维修技能实训考核装置故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRJDQ-07变频式抽油烟机维修技能实训考核装置零部件仅收成本费的。
