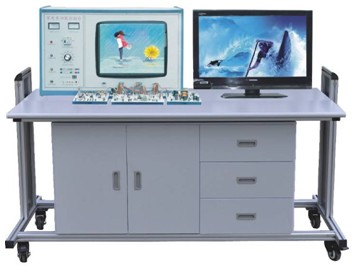

上海中人专业提供ZRJDQ-02音视频维修技能实训考核装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJDQ-02音视频维修技能实训考核装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJDQ-02音视频维修技能实训考核装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRJDQ-02音视频维修技能实训考核装置
一、产品概述:
音视频维修技能实训考核装置是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
二、技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全�；ぃ憾鞯缌鳌�30mA、动作时间≤0.1s
5.外形尺寸：长×宽×高为1600mm×650mm×1200mm
三、系统配置
（1） 液晶音视频维修技能实训考核装置提供单相交流电源、线间直接短路自动�；ぷ爸�。
（2） 提供～220V插座2只，为外部仪器提供工作电源。
稳压电源，一路输出电压均为24V�？氐缭矗�+5V，、12V 。
（3）彩色电视信号发生器：采用大规�？杀喑搪呒刂破骱途哂邢袼丶端惴ǖ母咔逦炔噬藕旁� 图象清晰、图形、采样率高、色彩准确.分为圆、点、格、黑白格、彩色、单色等16种形式，可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口）信号制式：PAL-D/K显示图象共16幅无） 彩条（75/0/75/0） 白光栅（75） 红光栅（75） 光栅（7蓝光栅（黑光栅 级阶梯 十字中心及显示幅值 四阶棋盘 彩色棋盘。
(4)、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
（5)、音响功率放大器，具有5.1声道放大功能及带杨声器�；さ缏�，数码卡拉 OK，具有前置放电路及卡拉OK混响电路。
(6)、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。
(7)、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
(8)虚拟多用表参数：交流电压量程档位分：10、50、250、1000；直流电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功能：垂直角度±15°距离1-30cm；三极管测量孔。
四、液晶电视技术指标:
1.显示器尺寸：32寸；
2.对比度：400：1；
3.分辨率：1920×1080；
4.反应时间：<16 ms；
5.屏幕亮度：500cd/㎡；
6.视角：178度；
7.屏幕比例：16∶9；
8.制式：NTSC/PAL/SECAM；
9.输入：YPbPr；VGA；HDMI；AV；USB
10.工作电源：AC220V±10%-50Hz；
11.环境温度：5℃～35℃；
12.相对湿度：≤85%（25℃）；
13.整机功耗：＜100W；信号输入：射频48MHz-470MHz；
五、智能考试系统基本功能：
智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成�？傻セ腥绽褪敝由柚�、考核时间设置、密码设置、故障设置，具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、功能。智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
智能考核系统具有网络通讯接口，多台设备可组成智能考核网络，其中一台计算机作为教师机进行故障设置和考核管理。
1、计算机可以监控1-126台家用电器智能考核台
2、已设置60多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配触摸屏智能答题器，学生可以通过答题器与都师进行数据交换
六．故障检测功能
[一] 平板电视
1、认 识 液 晶 电 视 的 内 部 结 构 ；
2、认识液晶电视中各主要元器件的基本结构；
3、理解液晶电视中各主要元器件的基本工作原理；
4、认识液晶电视各主要单元电路的组成；
5 理解液晶电视各主要单元电路的工作原理；
6、认识液晶显示屏的组成及工作原理；
7、认识主要IC的功能及原理；
8、工厂菜单的进入方法及调试；
9、贴片元件的焊接方法；
10、电视机开关电源电路的工作原理；
11、三无故障现象的检测与处理；
12、摇控指示灯亮，三无故障现象的检修指导；
13、屏亮，有声音，无图像故障现象的检测与处理；
14、屏亮，无声音，无图像故障现象的检修指导；
15、声音正常，黑屏故障现象的检测与处理；
16、无伴音，图像正常故障现象的检测与处理；
17、按键无反应故障现象的检测与处理
18、�？匚薹从收舷窒蟮募觳庥氪�；
19、不能读U盘故障现象的检修指导；
20、AV图像正常，无声音故障现象的检修指导；
2 1、白屏故障现象的检修指导；
22、图像偏色或缺色故障现象的检修指导；
23、花屏故障现象的检修指导；
24、接入VGA后无信号故障现象的检修指导；
25、指示灯不亮故障现象的检修指导；
26、一侧喇叭无声音故障现象的检测与处理；
27、无彩色故障现象的检修指导；
28、液晶屏点屏方法；
29、液晶屏接口定义；
30、整机装配；
[二] 码卡拉OK前置放大电路
1、数码卡拉OK故障检测
2、5，1功率放大器的故障检测
4、DVD故障的检测
5、数码卡拉OK前置放大电路故障检测
[三]DVD
1.DVD视盘机的基本操作；
2.DVD视盘机工作原理分析；
3.DVD视盘机的基本组成的认识；
4.激光头的工作原理分析；
5.DVD视盘机参数的测量；
6.DVD视盘机维修时的操作方法；
7.DVD显示屏无显示故障演示；
8.DVD显示控制电路CLK信号丢失故障演示；
9.DVD显示控制电路SB信号丢失故障演示；
10.DVD显示控制电路DATA信号丢失故障演示；
11.DVD遥控电路故障演示；
12.DVD键控电路故障演示；
13.DVD电源电路故障演示。
[四]音响功率放大器
1.功放基本电路分析；
2.BA5096工作原理分析；
3.功放R声道无声故障演示；
4.功放R声道失真故障演示；
5.功放L声道无声故障演示；
6.功放L声道失真故障演示；
7.功放前置电路故障演示；
8.功放混响电路故障演示；
9.功放声音输入电路故障演示；
10.功放运算放大器电路故障演示；
11.功放显示电路故障演示；
12.音箱故障演示。
