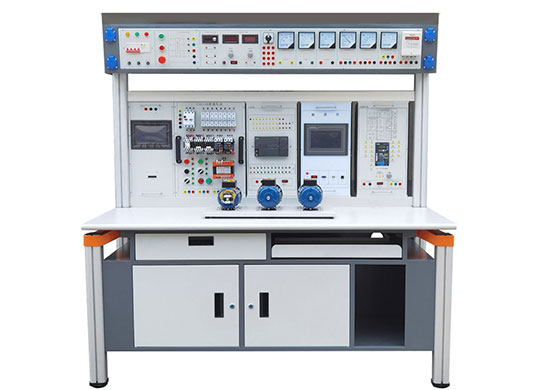

上海中人专业提供ZRWXD-088维修电工实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRWXD-088维修电工实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRWXD-088维修电工实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRWXD-088维修电工实训台
维修电工实训台服务对象主要是：机械设计制造及其自动化、机械电子工程、机械工程、智能制造、电气自动化专业的《机电传动控制》、《电气控制与PLC》课程的实验教学任务，同时承担各类科研及技能培训工作。主要服务于电力系统自动化技术、机电设备运行与维护、电气自动化技术等多个专业的《机床电气控制》、《维修电工》、《汽车电工电子技术》、《电机拖动》、《电气控制》等课程的教学实践工作与维修电工的技能考核，并且为电力系统自动化专业、机电设备运行与维护等专业提供岗前综合实训服务。
1 .标准规范及技术要求
1.1标准规范
本项目执行的标准规范包括但不限于以下标准规范，若以下标准规范与最新的国家、行业的标准规范不一致或相冲突，则应按最新的标准规范执行。
1.1.1标准电压GB156-2017
1.1.2电能质量电压允许波动和闪变GB12326
1.1.3电能质量公用电网谐波GB/T14549
1.1.4电工电子产品环境试验GB/T2423
1.1.5电气装置安装工程电气设备交接试验标准GB 50150-2016
3.1.6调速电气传动系统
第2部分：
一般要求 低压交流变频电气传动系统额定值的规定 GB/T12668.2
1.1.7调速电气传动系统
第3部分：电磁兼容性要求及其特定的试验方法 GB/T12668.3-2012
1.1.8调速电气传动系统
第5部分：安全要求GB/T12668.5
1.1.9调速电气传动系统
第6部分：确定负载工作制类型和相应电流额定值的导则GB/T12668.6
1.1.10调速电气传动系统
第7部分:电气传动系统的通用接口和使用规范GB/T12668.7
1.1.11调速电气传动系统 第8部分：电源接口电压的规范 GB/T12668.8
1.2技术要求
1.2.1实验桌：
a.输入电源：三相五线，AC380V±10％，50HZ。
b.工作环境：温度-10℃－+40℃，相对湿度<85％（25℃）。
c.电源控制：自动空气开关通断电源，有过压�；ぁ⑶费贡；ぁ⒐鞅；�、漏电保护系统。
d.输出电源：
（1）三相交流380V±10％ 50HZ ；单相交流220V±10％50HZ。
（2）直流稳压电源：24V/1A， 3位半数字显示直流电压、交流电压，具有限流型短路软�；ず妥曰指垂δ堋�
e.外形尺寸：不小于1600mm×700mm×1650mm，铝合金结构，桌面防火面板。
1.2.2实验挂箱为彩色立体图，形象逼真，接近工业现场的实际应用。
1.2.3维修电工实训系统采用计算机仿真现代化信息技术手段，具有操作、模拟、仿真三大功能。
1.2.4采用�？榛峁�，即PLC主机、开关量输入及各种模拟实验单元，均为挂箱式，可根据实验项目、网络要求进行组合，以后如果需要增加实验，只需添加部件即可。
1.2.5试验屏采用铝合金结构（表面电泳处理），铝合金滑道用来悬挂试验挂箱
1.2.6试验挂箱集成了多种典型PLC实训�？椋ㄇ来鹌�、电机�？�、水塔水位自动控制、运料小车、天塔之光实训�？�，可以很方便的完成PLC的基础实训，硬件负载电源使用安全电压。
1.2.7系统配置了目前工厂常用的组态软件（组态王、MCGS等），并配备详尽的应用指导书。
1.2.8配有内容丰富的计算机光盘，包括PLC编程仿真、PLC组态、实训指导书、PLC实验源程序。
1.2.9系统操作安全（多重人身、设备安全保护）、规范，使用灵活。
1.2.10桌腿底部有调节器 ，高度可调，保证平稳度。
1.2.11系统台面使用25mm的防火板材料，环保、耐磨、耐腐蚀、耐高温、高绝缘，采用6mm圆角式结构，有效杜绝了台边起边和裂缝。
配置清单：
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
实验桌 |
1 |
台 |
|
|
2 |
电源箱 |
1 |
个 |
提供三相五线交流电源, 急停保护，直流电压表，直流电流表，提供±10V可调电压；+24V/1A直流稳压电源各一路，三位半数显 |
|
3 |
PLC�？� |
1 |
个 |
SR40模块，SR40有24个输入，16个输出，4通道高速计数器输入到最大60KHz的，具有可拆卸端子块配置一个4入2出的模拟量模块（EM AM06） |
|
4 |
电机控制�？� |
1 |
个 |
8个6mm安全测试孔， 6个发光二极管等。 |
|
5 |
邮件分拣�？� |
1 |
个 |
13个6mm安全测试孔，4个钮子开关， 7个发光二极管等。 |
|
6 |
自动送料装车�？� |
1 |
个 |
13个6mm安全测试孔，9个发光二极管。用于完成自动送料装车控制实验 |
|
7 |
交通灯模块 |
1 |
个 |
16个6mm安全测试孔，六个发光二极管，黄绿红各2个，1个数码管显示块,线路板1张等。用于完成交通灯控制实验和数码管显示实验 |
|
8 |
液体混合模块 |
1 |
个 |
14个6mm安全测试孔，10个发光二极管，模拟量信号。用于液体混合控制实验 |
|
9 |
天塔之光�？� |
1 |
个 |
12个6mm安全测试孔，9个发光二极管,线路板1张等。用于完成天塔之光实验。 |
|
10 |
抢答器�？� |
1 |
个 |
18个6mm安全测试孔，8个发光二极管,线路板1张等。用于抢答器控制实验。 |
|
11 |
变频器模块 |
1 |
个 |
西门子V20变频器1台（单相AC220V供电，0.37KW），D型插口1个，船型开关1个，电位器1个，22个K2测试孔，4个K4测试孔 |
|
12 |
电机组 |
1 |
套 |
由钣金制作而成的底板，电机组提供3台三相异步电机，其中1台带有离心开关；提供2台三相双速电机；每种电机参数如下： |
|
13 |
触摸屏模块 |
1 |
个 |
MCGS触摸屏，船形开关、24V电源接口、9芯通信接口 |
|
14 |
中间继电器�？� |
1 |
个 |
每个�？樽钌�4个中间继电器 |
|
15 |
自锁按钮�？� |
1 |
个 |
4个自锁按钮，16个6mm安全测试孔 |
|
16 |
自复位按钮模块 |
1 |
个 |
4个自复位按钮，16个6mm安全测试孔 |
|
17 |
指示�？� |
1 |
个 |
8个指示灯和一个报警的蜂鸣器，18个6mm安全测试孔 |
|
18 |
电源转接�？� |
1 |
个 |
24个6mm安全测试孔，用于扩展DC24V电源的K2端子 |
|
19 |
答题器 |
1 |
套 |
配置一个7寸彩色人机交互系统，一个通讯端口，一个电源�？� |
|
20 |
M7120平面磨床故障模块 |
1 |
台 |
每个挂板可设置20个故障点 |
|
21 |
M7130K平面磨床故障�？� |
1 |
台 |
每个挂板可设置20个故障点 |
|
22 |
M1432A外圆磨床故障�？� |
1 |
台 |
每个挂板可设置20个故障点 |
|
23 |
C6140普通车床故障模块 |
1 |
台 |
每个挂板可设置20个故障点 |
|
24 |
C650-2普通车床故障�？� |
1 |
台 |
每个挂板可设置20个故障点 |
|
25 |
Z3040B摇臂钻床故障模块 |
1 |
台 |
每个挂板可设置20个故障点 |
|
26 |
X62W万能铣床故障�？� |
1 |
台 |
每个挂板可设置20个故障点 |
|
27 |
T68卧式镗床故障模块 |
1 |
台 |
每个挂板可设置20个故障点 |
|
28 |
PDH电动葫芦故障�？� |
1 |
台 |
每个挂板可设置20个故障点 |
|
29 |
仪表箱 |
1 |
台 |
提供指针式交流电压表1块 |
