上海中人专业提供ZR-4电气装配实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-4电气装配实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-4电气装配实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZR-4电气装配实训台

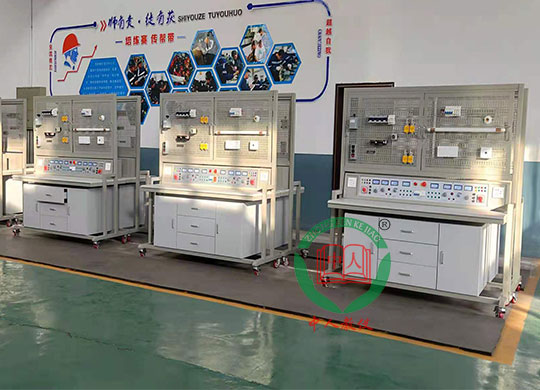

参考图片
一、概述
本设备由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程�？椋煌钅康氖笛�，本设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。
实训台配备漏电�；�、过载和电路�；ぃＵ先松戆踩蜕璞甘褂冒踩�。
灵活、可靠、安全、经济适用，是本设备的特点。对实训场所不多、教学经费投入受限制的学校， 本设备是一种理想的职业教育实训设备。
二、设备技术指标
1.外型：整体尺寸1632mm×750mm×1638mm；
2.实训台架的材料：钢板、铝合金结构；
3.电源： 1)输入：三相AC 380V ±10% 50HZ 三相五线；2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组、220V插座式4组3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4.接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5.�；ぃ喝鄱掀髯鞫搪繁；�，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、设备结构功能
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源�；ぷ爸谩⒌缭粗甘咀爸�、电源输出；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
四、本设备可完成的典型实训项目举例
1、照明电路安装连接实训；
2、日光灯连接实训；
3、单相电能表的应用；
4、电动机点动与连续转动电路连接实训；
5、按钮联锁的电动机正、反转电路连接实训；
6、接触器联锁的电动机正、反转电路连接实训；
7、接触器和按钮双重联锁的电动机正、反转电路连接实训；
8、两地控制的电动机控制电路的安装；
9、电动机定子绕组串联电阻启动控制电路连接实训；
10、按钮切换的Y－△启动控制电路的连接实训；
11、时间继电器切换的Y－△启动控制电路的连接实训；
12、电动机半波整流能耗制动控制电路连接实训；
13、电动机全波整流能耗制动控制电路连接实训；
14、电动机反接制动控制电路连接实训；
15、电动机往返行程控制电路连接实训；
16、电动机顺序启动控制电路连接实训；
17、电动机定时运转控制电路连接实训；
18、按钮切换的双速电动机控制电路连接实训；
19、时间继电器切换的双速电动机控制电路连接实训；
