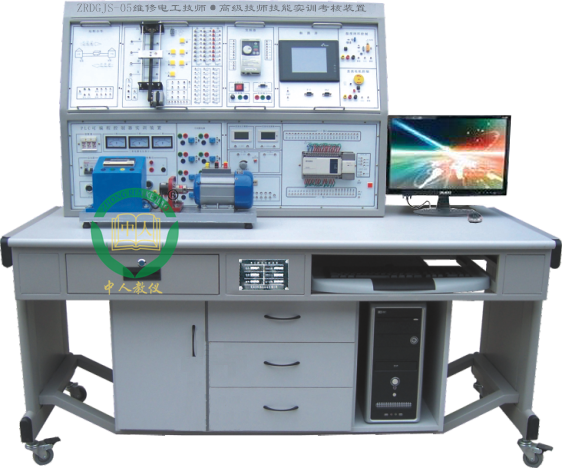

ZRDGJS-05型维修电工技师·高级技师技能实训考核装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信模块、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。
一、装置特点
（一）本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信�？�、变频器、触摸屏、实训�？榈茸槌�。
（二）采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
（三）工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置（从站）PLC和教师主站PLC系统进行连接。学生装置（从站）的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过MCGS组态软件进行实时监控。
（四）装置设有电压型和电流型漏电�；て�，各电源输出均有监示及短路�；さ裙δ埽鞑饬恳潜砭锌煽康谋；すδ�，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3.装置容量：＜0.5KVA
4. 外形尺寸：1630mm×730mm×1300mm
5. 安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸茫踩瞎冶曜肌�
三、实训装置的基本配置及功能
实训装置由控制屏、实训桌、三菱主机实训组件、实训模拟对象挂箱（含丰富的工业现场设备模拟实训对象）、实物对象、变频器挂箱、触摸屏挂箱、交流电机、接触器、总线单元、通信模块、工控组态软件、仿真软件、电机导轨及测速机构等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启�？乜刂�，同时具有漏电告警指示及告警复位。定时器兼报警记录仪：平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
2、直流电源：直流电压0～15V可调输出一路，直流电流0～20mA可调输出一路。
3、直流电压/电流表：由三位半A/D转换器ICL7107和四个LED共阳极红色数码管等组成，电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级。4、功能�？椋喊宋坏缙较允尽宋宦呒缙绞涑�、八只点动开关、一组楼层及方向显示、八音盒、直流24V继电器、信号转换座若干。
5、FX主机实训组件：配置三菱FX1N-40 mR主机，集成数字量I/O（24路数字量输入），FX1N-485BD通信�？椋�2路A/D输入、1路D/A输出）及RS-485通信�？�，配套SC-09编程电缆。
（二）实训挂箱
|
序号 |
实训考核模块 |
序号 |
实训考核�？� |
|
1 |
抢答器/音乐喷泉 |
10 |
工业洗衣机/电镀生产线 |
|
2 |
装配流水线/十字路口交通灯 |
11 |
步进电机/直线运动 |
|
3 |
水塔水位/天塔之光 |
12 |
直流电机控制/温度控制 |
|
4 |
自动送料装车/四节传送带 |
13 |
皮带运输机 |
|
5 |
多种液体混合装置 |
14 |
隧道风机 |
|
6 |
自动售货机 |
15 |
继电接触控制 |
|
7 |
自控轧钢机/邮件分拣机 |
16 |
三菱FR-S520SE-0.4KW（带RS485） |
|
8 |
机械手控制/自控成型机 |
17 |
5.7英寸Eview500，256色 |
|
9 |
四层电梯 |
|
|
