上海中人专业提供ZRSKZ-02数控铣床装调与维修考核实训设备 ,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRSKZ-02数控铣床装调与维修考核实训设备 ，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRSKZ-02数控铣床装调与维修考核实训设备 ，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRSKZ-02数控铣床装调与维修考核实训设备一、产品概述
本系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修技能实训考核设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的考核与鉴定。

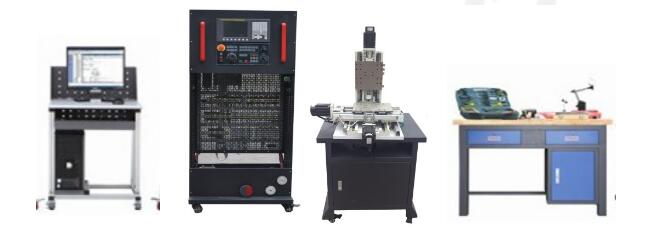

数控铣床装调维修实训系统实物图：
二、产品特点
1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。
2.产品结合目前国内数控系统的使用情况，以及数控教学和设备的现状，提供了华中数控系统，符合目前国内数控教学的现状和特点，为数控教学和实操训练提供支撑。
3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型数控机床电气控制及机械传动的学习领域情境，着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.与实际应用技术相结合，包含数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。
三、技术性能
1．输入电源：三相四线AC380V～10% 50Hz
2．装置容量：≤2kVA
3、外形尺寸：800mm×600mm×1800mm（机床实训柜）
800×660×1500mm （精密型三坐标）
1200mm×600mm×780mm（操作台）
4、具有数控铣床故障诊断维修考核功能，可设置数控机床32个典型的电气故障�？己讼低巢捎弥悄芸己说姆绞�，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除。
四、产品结构和组成
1．系统由机床实训柜、精密型三坐标和操作台等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为多功能网孔板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。
3．精密型三坐标底座采用铁质亚光密纹喷塑结构，上方设有三坐标安装平台，采用铸件结构，表面磨削加工；
4．操作台为钢木结构，用于机床部件的装配与测量，下方设有工具柜。
5．系统采用三相四线AC380V交流电源供电，并设有漏电�；て鳌⒅甘镜浦甘竞捅Ｏ账康�，具有过载保护、短路保护和漏电�；ぷ爸茫诘缪挂斐；虺鱿侄搪非榭鍪弊远�，�；と松砗蜕璞赴踩�。
6．数控系统采用华中厂家的主流数控系统，能满足不同类型机床的实训教学。
7．X、Y、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等开关，采用接近式传感器；主轴由三相异步电机驱动，变频调速控制。
8．精密型三坐标由床身、进给传动系统和辅助装置等组成，通过对精密型三坐标的拆装训练，学员可掌握数控铣床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺等工量具的使用方法和机床机械精度的测量方法。
1）床身、工作台等均采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确�；簿任榷�。
2）X、Ｙ、Z轴进给传动系统由滚珠丝杠螺母副、进口直线导轨、轴承、轴承支座、电机支座等组成，可进行导轨预紧力调整、滚珠丝杠的装配与调整等技能训练。
4）配有机床检具，可进行精密型三坐标几何精度检测方面的训练。
5）精密型三坐标主要参数：
三轴方形进口直线导轨
进口滚珠丝杠（直径/螺距）1605mm
弹性联轴器
丝杠行程： X:300/Y:250/Z:200mm
材质：铸铁
配置电机扭矩：≥2.4N/M
重量：120KG
1．电路设计、设备安装和电路连接
（1）数控系统的安装、接线
（2）系统启�？刂频缏返纳杓朴虢酉�
（3）变频调速系统的电路设计、变频器的安装与接线
（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的安装与接线
（５）冷却控制系统的电路设计、器件安装与接线
（６）急停、限位控制回路的设计与接线
（７）手摇脉冲发生器的接线
2．机械部件装配与调整
（1）滚珠丝杠螺母副的装配与调整
（2）直线导轨副的装配与调整
（3）X轴上拖板的装配
（4）Ｙ轴上拖板的装配
（5）电机与联轴器的装配
（６）润滑系统的装配
（７）主轴箱的装配与调整
3．数控机床的功能调试
（1）数控系统的基本操作
（2）数控系统基本参数的设置与调试
（3）数控系统进给轴参数设置与调试
（4）数控系统主轴参数设置与调试
（5）驱动器参数设置与调试
（6）变频器参数设置与调试
4．机电联调与故障排除
（1）数控铣床机电联调
（2）数控铣床故障诊断与排除
5．数控机床几何精度检测
6．数控机床的程序编制与模拟加工
（1）数控铣床编程
（2）数控铣床模拟加工
7．数控机床的保养和维护
