上海中人专业提供ZRSKX-01B型 数控铣床综合维修实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRSKX-01B型 数控铣床综合维修实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRSKX-01B型 数控铣床综合维修实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRSKX-01B型 数控铣床综合维修实训装置ZRSKX-01B型 数控铣床综合维修实训装置

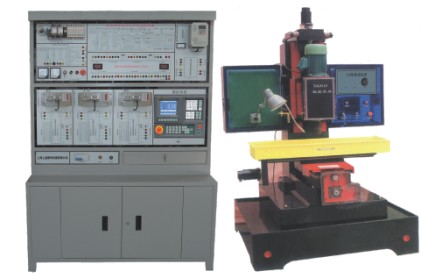

ZRSKX-01B型数控铣床综合维修实训装置是根据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程�？椤妒厣璞肝蕖贰ⅰ妒丶庸ぜ际酢坊蜓⌒蘅纬棠？�、《机床电路维修》的教学与实训�；故屎现耙蹬嘌笛５陌沧�、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、�？榛杓�，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
一、产品组成部分
ZRSKX-01B型数控铣床综合维修实训装置是由华兴数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出�？�、开关电源以及配套JD
二、可开设的实验实训考核项目
▲ 数控铣床系统操作与编程实验（配JD
▲ 主轴变频单元的调试运行与故障诊断实验
▲ 全数字交流伺服电机运行与故障诊断实验
▲ 数控铣床电气控制设计与分析实验
▲ 数控铣床机床回零点实验
▲ 数控铣床机床超程限位实验
▲ 数控铣床的冷却与照明及故障诊断实验
▲ 丝杆螺距误差补偿实验
▲ 数控铣床电子手轮实验
▲ 铣床RS232串口通讯实验
▲ 铣床DNC加工实验
▲ 数控铣床故障设计排除考核28项
三、ZR
|
主轴钻夹头装夹范围 |
1－ |
|
主轴转速范围 |
200－2500rpm |
|
主电动机功率 |
1.5kw |
|
工作台面积（长X宽） |
|
|
工作台三向行程（X、Y、Z） |
450×250× |
|
T型槽数及宽度 |
3× |
|
机床外形尺寸：长×宽×高 |
1300×1200× |
|
重量 |
|
|
铣削对象 |
塑料、有机玻璃、石蜡 |
四、技术性能：
|
1、输入电源：三相四线制380V交流电源。 2、结构：考核柜为铁质钣金喷塑结构，坚固耐用； 3、工作环境：温度 |
4、整机功耗：＜3KW 5、考核柜尺寸：1370×600× |
