产品名称：[ZRSYX-ZDJ自动控制及计算机控制实验箱]
上海中人专业提供ZRSYX-ZDJ自动控制及计算机控制实验箱,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRSYX-ZDJ自动控制及计算机控制实验箱，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRSYX-ZDJ自动控制及计算机控制实验箱，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRSYX-ZDJ自动控制及计算机控制实验箱
ZRSYX-ZDJ自动控制及计算机控制实验箱

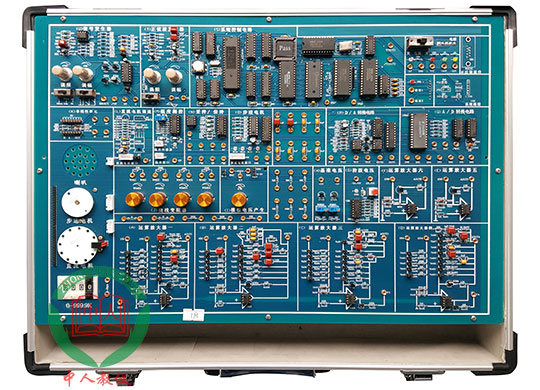

参考图片
本实验箱是自控/计控二合一的教学实验系统。它采用�？槭浇峁�，可构造出各种型式和阶次的模拟环节和控制系统�；箍山幸晕⒒刂破教ǖ募扑慊刂萍际跏笛榻萄�，做到一机多用。
一、硬件技术指标
1、实验箱由铝木合金箱体、开关电源、系统主板组成。
2、外形尺寸：430×330×100MM。
3、提供±5V/2A、±12V/0.5A 电源，均有接发和短路保护功能，
4、虚拟示波器单元：提供2路模拟信号输入，输入信号可以衰减5倍、10倍，也可以不衰减。可以测量各种图形信号，包括各种响应曲线，幅频特性、相频特性曲线和李沙育图形等等。
5、核心控制部件：微处理器8088，用于计算机控制技术实验。和计算机的通信采用USB通信接口方式。
6、运算放大器共六个单元，可以自由组合成多级放大电路。每个单元由运算放大器、输入回路6组电阻或电容，反馈回路7组电阻或电容组成。
7、低频信号发生器（斜波、阶跃、抛物线），信号宽度2MS～6S可调，幅值可调。
8、正弦波、方波发生器，频率范围0.2HZ～400HZ，幅值可调。
9、阶跃信号发生器：0V到+5V的跳跃，-5V到+5V的跳跃。和其它单元组合使用，可以产生0～5V可调的阶跃信号，－5V～+5V可调的阶跃信号。
10、基准电压±5V。
11、采样/保持及单稳态电路。
12、非线形单元。
13、8位一路D/A数模转换器，输出模拟电压0～+5V、-5V～+5V。
14、8路8位A/D模数转换器，其中6路0～+5V，2路-5V～+5V。
15、模拟电压产生单元，0～+5V连续可调，－5V～+5V连续可调。
16、步进电机控制与驱动单元电路。
17、直流电机测速、调速控制单元。
18、独立式温度测量控制模块。
19、0～999.9K数字电位器1只。
20、机箱：采用铝木合金材料，参考尺寸：480×360×100mm。
二、软件技术指标
1、软件支持WIN9X/2000/XP
2、调试软件部分：
·彩色关键字编辑源文件。
·支持两种语言汇编语言ASM和C语言，便于移植各种基于C语言的自控算法。
·编译连接（错误显示定位）下载一步完成，方便操作。
·计算机控制综合实验用虚拟示波器观察实验结果，直观清晰，参数调整方便。并且提供C语言源程序。
3、虚拟示波器部分：
·真正的高速双通道存储虚拟示波器，可切换为单通道提高采样率。
·带有实时X-Y示波器：自动同步显示功能。
·存储功能：存储/栽入/分析历史波型。
·输入模拟电压信号幅值由软件调整，勿需硬件开关切换。
·带有幅频/相频特性专用虚拟示波器�？梢员４娌ㄐ臀募�，图片文件，方便插入在教学课件中。
三、实验项目一(自动控制原理部分)
1、典型环节的模拟研究
2、典型系统瞬态响应和稳定性
3、系统校正
4、控制系统的频率特性
5、典型非线性环节
6、非线性系统(1)
7、非线性系统(2)
8、状态反馈
实验项目二(计算机控制技术部分)
1、数/模转换D/A实验
2、模/数转换A/D实验
3、采样保持器
4、平滑与数字滤波
5、数字PID控制实验
6、最小拍控制系统
7、大林算法实验
实验项目三(综合控制部分)
1、直流电机闭环调速实验
2、步进电机调速实验
3、温度测量控制实验
原文网址：
http://m.51b6.cn/proshow.asp?ID=431
尊敬的用户：
如果您对我们的ZRSYX-ZDJ自动控制及计算机控制实验箱比较满意，想要建设与ZRSYX-ZDJ自动控制及计算机控制实验箱相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRSYX-ZDJ自动控制及计算机控制实验箱。
售后：我们承诺在质保期内，若ZRSYX-ZDJ自动控制及计算机控制实验箱出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRSYX-ZDJ自动控制及计算机控制实验箱故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRSYX-ZDJ自动控制及计算机控制实验箱零部件仅收成本费的。
