产品名称：[ZRSYX-CK 程控交换实验箱]
上海中人专业提供ZRSYX-CK 程控交换实验箱,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRSYX-CK 程控交换实验箱，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRSYX-CK 程控交换实验箱，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：

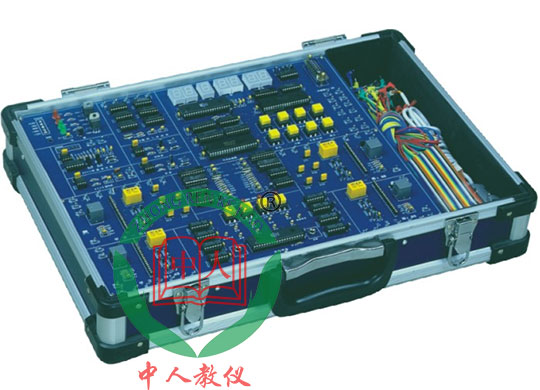

ZRSYX-CK 程控交换实验箱
ZRSYX-CK 程控交换实验箱
本实验箱是根据《程控交换原理》教材，并结合教学和实践的需要，研究开发的一套实验系统。系统采用�？榛峁股杓疲碛布岷�，�？橹淞恿榛�，测试方便。
一、系统特点
1、集成了三种交换网络：人工交换、空分交换、时分交换，再现了交换网络的发展历程;
2、模拟经典的局域交换系统的架构，将中央处理器、记发器、话路交换控制器等单元部分独立开来，让学生充分了解程控交换系统构成;
3、完善的程控交换系统管理功能，完整的实验指导文档;
4、利用单片机实现信令及信号音的产生;
5、对每一话路时隙可以随意配置，让学生充分理解时分复用、时隙交换的概念;
6、参数本地设置：可设置分机号码、通话等级、系统时间;
7、强大的系统自检功能;
8、外线接口可以与市话网相连，实现用户交换机的所有功能;
9、主叫识别功能：实验箱具有主叫识别的发送和接收功能，有助学生更清晰的理解主叫识别的原理和工作方式;
10、后台管理软件功能完备，从图形化的方式清楚的展示了程控交换原理、计费、中继等工作方式;
11、空分中继可在两台程控箱之间的任意电话间进行呼叫和通话;
12、数字时分中继可在两台程控实验箱之间八部电话同时两两互相进行通话且不影响;
二、系统构成
系统硬件主要由以下几个部分构成：
1、电源输入�？椋翰鍪笛橄渌枰母髦值缪沟墓ぷ鞯缭�。
输入：AC220V±10%，输出：DC±12V±5%，+5V±5%。
2、用户接口电路：该设计中采用的四路模拟用户接口;
3、外线接口：作为用户交换机和局用交换机相连;
4、中央处理器：由MSC-51系列的单片机实现，主要实现人机界面的管理，串口通信 以及参数设置及系统管理功能;
5、记发器：由MSC-51系列的单片机实现，主要实现信令的管理，CID功能，DTMF 拨号话路选择，用户/外线接口指示等功能;
6、话路交换控制器：由MSC-51系列的单片机实现对时分交换单元和空分交换单元的控制。
7、机箱：铝合金材料，绿色环保，造型美观大方。外形尺寸：420×300×100mm。
三、实验项目
1、用户线接口电路及二/四线变换实验
2、程控交换PCM编、译码实验
3、多种信令音及铃流信号发生器实验
4、双音多频DTMF接收与分析实验
5、话务台人工模拟系统操作实验
6、交换网络原理(可编程)系统实验
7、中继接口模拟局域网通信系统分析实验
8、程控交换原理编程调试实验
9、用户摘挂机信号检测实验
10、信令传输交换分析实验
11、中央控制(CPU)单元实验
12、局内交换编程实验
13、数字中继交换编程实验
14、电话号码的改写与分析(可编程)实验
15、数字时隙交换实验
16、空分交换实验
17、单台实验箱实现程控交换原理综合实验
18、两台实验箱实现分局交换机通信实验
19、信号传输电话系统计时计费(可编程)实验
20、对CPU的监控处理程序进行局部小修改的实验
21、程控交换机若干新服务功能的实验
