上海中人专业提供ZRWKD-860C 网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRWKD-860C 网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRWKD-860C 网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRWKD-860C 网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置ZRWKD-860C网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置
一、产品特点：
本装置综合了大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程教学大纲的要求而研发。采用“网孔板”结构，功能和性能优越，符合职业教育改革和发展，其外形美观、结构合理、牢固、耐用，配备多种常用电机及配套工作电源。实训内容丰富，实训方法接近工业现场，实训方法灵活、增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全�；ご胧�，确保设备和操作者人身安全，特别适用于各院校现阶段实训设备的更新改造，迅速开设实训课程的理想设备。
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：
3、装置容量：＜1.0KVA
4、重量：

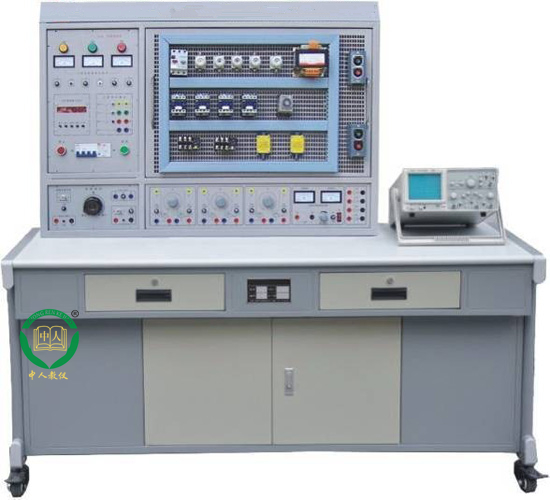

三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、三相四线电源输入：三只红、黄、绿指示灯亮。接通总开关，由接触器通过起动、停止按钮进行电源控制。
3、设有450V指针式交流电压表三只，指示输入三相电源线电压。
4、安全保护：设有电压型漏电�；て骱偷缌餍吐┑绫；て�，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者人身安全。
5、实验管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。
6、励磁电源：直流220V/
7、电枢电源：直流0-220V/
8、连续可调交流电源：0-240V连续可调，具有短路保护
9、可调同步励磁电机电源：0-40V/
10、磁盘电阻：90Ω四组，900Ω两组
11、整流二极管：IN5408四只
四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、参考实训考核项目：
|
1．三相异步电动机闸刀开关正转控制线路 2．三相异步电动机接触器点动正转控制线路 3．三相异步电动机具有自锁的正转控制线路 4．三相异步电动机具有过载�；さ恼刂葡呗� 5．三相异步电动机倒顺开关控制正反转控制线路 6．三相异步电动机接触器联锁的正反转控制线路 7．三相异步电动机按钮联锁的正反转控制线路 8．三相异步电动机按钮接触器复合联锁控制线路 9．工作台自动往返行程控制线路 10．三相异步电动机接触器控制串联电阻降压起动线路 11．三相异步电动机时间继电器控制串联电阻降压控制线路 12．三相异步电动机手动Y/△降压起动 13．三相异步电动机接触器控制Y/△降压起动 14．三相异步电动机时间继电器控制Y/△降压起动 15．三相异步电动机QX3-13型Y/△自动起动控制线路 16．三相异步电动机的多地控制 17．三相异步电动机半波整流能耗制动控制线路 |
18．三相异步电动机全波整流能耗制动控制线路 19．C620车床电气控制线路 20．三相异步电动机手动降压起动 21．三相异步电动机单相运行反接制动控制线路 22．电动葫芦电气控制线路 23．C6163车床电气控制线路 24．三相异步电动机控制电路联锁控制线路 25．三相异步电动机主电路联锁控制线路 26．双速电机手动变速器控制线路 27．双速电机时间继电器控制强路 28．同步电动机的能耗制动控制线路 29．直流电机启动训练 30．直流电机的调速训练 31．直流电机反转训练 32．直流电机制动实验训练 33．直流电机拆装训练 34．直流电机检修训练 |
六、参考实训项目配备元器件（每台）：
|
序号 |
名称 |
数量 |
单位 |
序号 |
名称 |
数量 |
单位 |
|
1 |
三相断路器 |
1 |
只 |
12 |
信号灯 |
6 |
只 |
|
2 |
交流接触器 |
6 |
只 |
13 |
接线端子排 |
5 |
只 |
|
3 |
热继电器 |
2 |
只 |
14 |
G型导轨 |
1 |
根 |
|
4 |
时间继电器 |
2 |
只 |
15 |
钮子开关 |
3 |
只 |
|
5 |
三相双投闸刀 |
1 |
只 |
16 |
走线槽 |
2 |
米 |
|
6 |
三相闸刀 |
1 |
只 |
17 |
尖嘴钳 |
2 |
把 |
|
7 |
倒顺开关 |
1 |
只 |
18 |
螺丝刀 |
4 |
把 |
|
8 |
BK变压器 |
1 |
只 |
19 |
三相双速异步电动机 |
1 |
台 |
|
9 |
行程开关 |
4 |
只 |
20 |
三相异步电动机 |
1 |
台 |
|
10 |
保险座 |
6 |
只 |
21 |
三相同步电动机 |
1 |
台 |
|
11 |
铁壳按钮 |
2 |
只 |
22 |
直流并（他）励电动机 |
1 |
台 |
