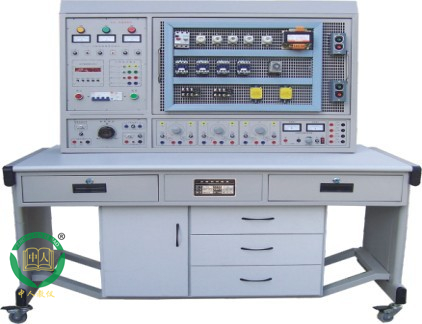

产品名称：[ZRWKD-860D 网孔型电力拖动•PLC•变频调速综合实训考核装置]
上海中人专业提供ZRWKD-860D 网孔型电力拖动•PLC•变频调速综合实训考核装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRWKD-860D 网孔型电力拖动•PLC•变频调速综合实训考核装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRWKD-860D 网孔型电力拖动•PLC•变频调速综合实训考核装置，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRWKD-860D 网孔型电力拖动•PLC•变频调速综合实训考核装置
本装置是为了适应职业教育改革和发展的需要而研制生产的。该装置包括交流和直流电动机的电力拖动，常用低压电器及基本控制电路，同时增加了基于PLC和变频器的电机基本控制线路，以及常用机床的控制线路。装置外形美观、结构合理、实训内容丰富，实训方法接近工业现场，实训方法灵活，可扩展性强。该装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》等课程所开设的技能训练。 一、装置特点：
1、采用网孔板结构，实训方法灵活，接近工业现场，可增加元器件增加实训内容，便于二次开发及功能扩展。
2、实训装置由电机、导轨、编码器、测量仪表、PLC主机、变频器等单元组成，实训内容丰富。
3、安全�；ご胧┖侠�、科学，外观豪华、气魄。
4、基于PLC及变频器的电气控制实训项目，配备了MCGS组态软件与计算机进行通信监控实训运行状态。
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、三相四线电源输入：三只红、黄、绿指示灯亮。接通总开关，由接触器通过起动、停止按钮进行电源控制。
3、设有450V指针式交流电压表三只，指示输入三相电源线电压。
4、安全�；ぃ荷栌械缪剐吐┑绫；て骱偷缌餍吐┑绫；て�，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者人身安全。
5、实验管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。
6、励磁电源：直流220V/0.5A，具有短路保护
7、电枢电源：直流0-220V/2A连续可调电源一路，具有短路�；�
8、连续可调交流电源：0-240V连续可调，具有短路�；�
9、可调同步励磁电机电源：0-40V/2A连续可调，具有短路保护
10、磁盘电阻：90Ω四组，900Ω两组
11、整流二极管：IN5408四只
四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、参考实训项目：
（1）电机基础实训
1．直流并（他）励电动机的认识实验
2．直流并（他）励电动机的空载实验
3．直流并（他）励电动机的工作特性
4．三相鼠笼异步电动机的认识实验
5．三相鼠笼异步电动机的空载实验
6．三相鼠笼异步电动机的工作特性
7．三相同步电动机的认识实验
8．三相同步电机的空载实验
9．三相双速电机的认识实验
（2）电机控制部分
直流并（他）励电动机控制
1．电枢回路串电阻启动及调速
2．电机正反转及制动实验
3．减压启动及降低电源电压调速
三相异步电动机控制
1．三相异步电动机闸刀开关正转控制线路
2．三相异步电动机接触器点动正转控制线路
3．三相异步电动机具有自锁的正转控制线路
4．三相异步电动机具有过找�；さ恼刂葡呗�
5．三相异步电动机倒顺开关控制正反转控制线路
6．三相异步电动机接触器联锁的正反转控制线路
7．三相异步电动机按钮联锁的正反转控制线路
8．三相异步电动机按钮接触器复合联锁控制线路
9．工作台自动往返行程控制线路
10．三相异步电动机接触器控制串联电阻降压起动线路
11．三相异步电动机时间继电器控制串联电阻降压控制线路
12．三相异步电动机手动Y/△降压起动
13．三相异步电动机接触器控制Y/△降压起动
14．三相异步电动机时间继电器控制Y/△降压起动
15．三相异步电动机QX3-13型Y/△自动起动控制线路
16．三相异步电动机的多地控制
17．三相异步电动机半波整流能耗制动控制线路
18．三相异步电动机全波整流能耗制动控制线路
19．C620车床电气控制线路
20．三相异步电动机手动降压起动
21．三相异步电动机单相运行反接制动控制线路
22．电动葫芦电气控制线路
23．C6163车床电气控制线路
24．三相异步电动机控制电路联锁控制线路
25．三相异步电动机主电路联锁控制线路
三相同步电机控制
1．同步电机正转控制电路
2．同步电动机的能耗制动控制线路
三相双速电机控制
1．双速电机手动变速控制线路
2．接触器控制双速电机的控制线路
3．时间继电器控制双速电机的控制线路
（3）基于PLC下的电机控制实训
1．PLC控制的三相异步电动机正反转控制
2．PLC控制的三相异步电动机Y/△启动控制
3．PLC控制的三相异步电动机降压启动控制
4．PLC控制的三相异步电动机能耗制动控制
5．C620车床电气控制线路
6．C6263车床电气控制线路
7．电动葫芦电气控制线路
（4）基于变频器的电机拖动与控制实训
1．变频器功能参数设置与操作
2．变频器报警与保护功能
3．多段速度选择变频调速
4．外部端子点动控制
5．控制电机正反转运动控制
6．控制电机运行时间操作
7．瞬间停电变频器参数设定
8．外部电压变频调速
9．三相异步电动机的变频开环调速
（5）PLC、变频器的电机拖动与控制实训
1．基于PLC通信方式的多段速选择变频调速
2．基于PLC通信方式的变频器开环调速
3．基于PLC通信方式的变频器闭环调速
六、参考实训项目配备元器件：
|
序号 |
名 称 |
数量 |
单位 |
序号 |
名 称 |
数量 |
单位 |
|
1 |
三菱FX1N-24mR-001型主机 |
1 |
台 |
15 |
保险座 |
6 |
只 |
|
2 |
三菱FR-S520 SE-0.4KW变频器 |
1 |
台 |
16 |
铁壳按钮 |
2 |
只 |
|
3 |
SC-09编程通讯电缆 |
1 |
条 |
17 |
信号灯 |
6 |
只 |
|
4 |
通讯模块及PLC编程软件 |
1 |
套 |
18 |
接线端子排 |
5 |
只 |
|
5 |
不锈钢电机导轨和光电编码器 |
1 |
套 |
19 |
G型导轨 |
1 |
根 |
|
6 |
三相断路器 |
1 |
只 |
20 |
钮子开关 |
3 |
只 |
|
7 |
交流接触器 |
6 |
只 |
21 |
走线槽 |
2 |
米 |
|
8 |
热继电器 |
2 |
只 |
22 |
尖嘴钳 |
2 |
把 |
|
9 |
时间继电器 |
2 |
只 |
23 |
螺丝刀 |
4 |
把 |
|
10 |
三相双投闸刀 |
1 |
只 |
24 |
三相异步电动机（380V） |
2 |
台 |
|
11 |
三相闸刀 |
1 |
只 |
25 |
三相异步电动机（220V） |
1 |
台 |
|
12 |
倒顺开关 |
1 |
只 |
26 |
直流并（他）励电动机 |
1 |
台 |
|
13 |
BK变压器 |
1 |
只 |
27 |
三相双速电机 |
1 |
台 |
|
14 |
行程开关 |
4 |
只 |
28 |
三相同步清电动机 |
1 |
台 |
