上海中人专业提供ZRCLG-JJ型机床夹具设计陈列柜,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRCLG-JJ型机床夹具设计陈列柜，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRCLG-JJ型机床夹具设计陈列柜，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRCLG-JJ型机床夹具设计陈列柜

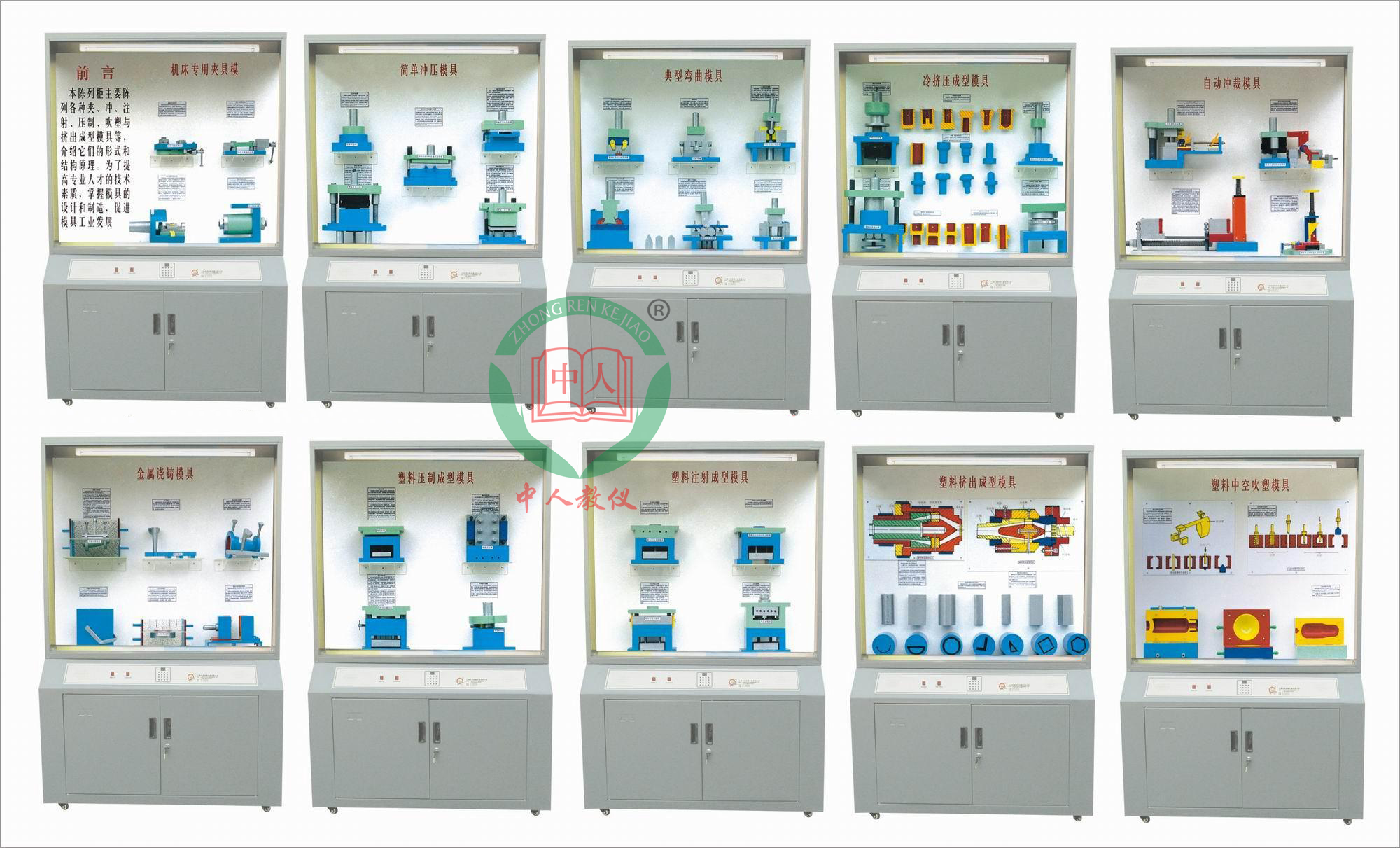

（塑钢结构）

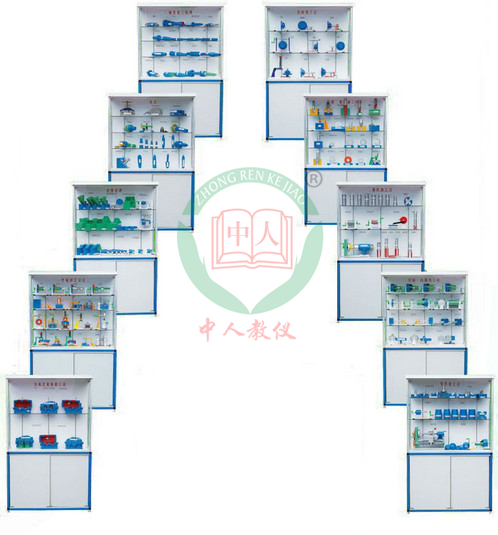

（铁柜）
一、概述：
本陈列柜按国家机械工业部编写的教材教学大纲设计一套《机床夹具》陈列柜、主要从机械加工工艺系统各环节的几何关系，阐明夹具保证加工精度的原理，并介绍夹具组成要素的知识、探讨机床夹具发展方向其中对通用可调和成组夹具，组合夹具，自动化夹具等作了初步介绍和认识。演示形象逼真，制作工艺美观，使用本陈列柜提高教学效果，是一套现代化模具设计课程应用陈列室设备
二、技术规格：
1、全套陈列柜由10个单体陈列柜组成，陈列柜体外形尺寸：1200×400×185㎜；尺度比例设计符合人机工程要求；
2、陈列柜体外形美观大方；柜内陈列面板为超豪华铝塑夹层板，承载性好；
3、柜顶部罩板内装有照明日光灯，符合人机工程要求；
4、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。
5、柜背设有对开门，有利维护设备和方便维修。
6、柜底装有万向轮，方便移动。
7、具有语音解说功能，解说词播放在100平方房内声音宏亮。
8、模型材料采用亚克力有机板与工程塑料制造；
三、本陈列柜具有如下特点：
（1）设计理念先进。该陈列柜根据机械课程教学改革的需要，按照“塑造实物教材、营造实践环境和促进学生自主认知”的基本理念进行优化设计，使“知识、认知、思考”三元一体化，支持课程认识实验的开设，促进精品课程建设。
（2）展示内容全面。该陈列柜以国家级规划教材为依据，详细的展示了教材内容。对不同版本的同名教材具有兼容性；
（3）制作工艺先进。该陈列柜根据国家机械标准和陈列柜企业标准进行设计制造，制作工艺先进，产品质量稳定，性能可靠，使用寿命长；
（4）进行绿色设计。该陈列柜采用环保材料制造，机械运转无噪声；用电安全；进行宜人化设计；能够适应现代绿色实验室的要求。
|
序号和名称 |
陈列柜内模型内容 |
|
第一柜：机床夹具及其功用 |
车具的工作原理、钻模的工作原埋、铣床夹具的工作原螺、液压铣键槽夹具、弹簧心轴、车床,改拉床的夹具 |
|
第二柜：工件的基本定位要求 |
平面几何体的六点定位、轴类几何体的六点定位，盘类几何体的六点定位、轴类工件定位时支，承点的布置、支承板(5件)、可调支承 (3件)、辅助支承、v形块的结构形式(4件)。v形块的应用 |
|
第三柜：工件的夹紧 |
双向夹紧工件的压板机构、自夹结构、斜楔组合夹紧机构。螺旋夹紧机构、钩形手转位压板。万能自调压板、快速螺旋夹紧机构、螺旋压板机构、圆偏心夹紧机构 |
|
第四柜：定心夹紧机构 |
虑钳式定心夹紧机构(a)、虎钳式定心夹紧结构、斜楔一滑柱定心夹紧机构、偏心式定心机构、弹簧夹头和心轴(a)、弹簧夹头和心铀(b)、v形弹性盘定心机构(a)v形弹性盘定心机构 (b) |
|
第五柜：夹具的传动装置 |
固定式双作用活塞式气瓢(a)、固定式双柞用活塞式气缸 (b)，车床用固定式气缸、气动用管接头(a)、气动用管接头 (b)、气动用管接头 (c)、手动转阀。导气接头的结构、脚踏式气阀。 |
|
第六柜、专用夹具的设计方法 |
主轴连接式车具(a)、主轴连接式车具(b)、固定式钻模、翻转式钻模，双孔钻床夹具、加工双孔的钻模、工艺孔的应用、直线进给铣具的工作原理、钻床夹具的装配 |
|
第七柜、气动夹紧实例 |
气动夹紧装置、调速器、气动卡盘的传动装置�；钊椒掷氪考�。固定在床头箱前端上的气动夹具、单向作用薄膜气缸。活塞式组合气缸 |
|
第八柜分度装置的夹具件 |
立轴式通用转台、卧轴式通用转台、分度对定机构的手动操纵机构(a)、分度对定机构的手动操纵机构(b)。分度对定机构的手动操纵机构(c)、使用钻床夹具加工均布小孔 |
|
第九柜典型组合夹具 |
�？榛筹鄞布芯摺⒆楹霞芯咦爸�、齿轮室盖翻转式钻床组合夹具。钻床半自动化夹具 |
|
第十柜现代机床夹具发展 |
按零件相似归组（4件） 通用可调钻模、成组车床夹具、快速调整机构（A）快速调整机构（B）斜楔夹紧机构 |
注：柜上玻璃属易碎品，由需方单位自配；
