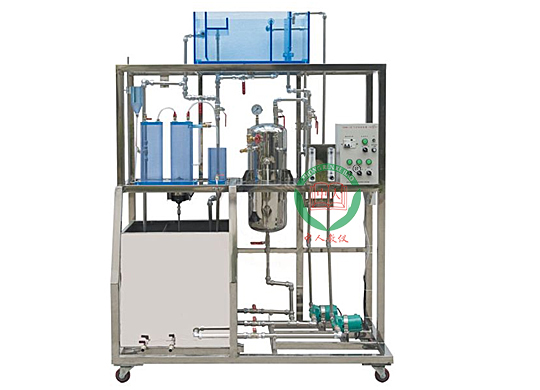

上海中人专业提供ZR-101气浮实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-101气浮实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-101气浮实验装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZR-101气浮实验装置
气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。
通过本实验，希望达到下述目的：
1、进一步了解和掌握气浮净水方法的原理及工艺流程；
2、掌握气浮法设计参数“气-固比”及“释气量”的测定方法及整个实验的操作技术。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量0.3m3/h，
3、处理效率：悬浮物去除率达95%以上。
4、溶气系统：溶气压力0.3~0.5MPa，
5、气泡颗粒大小直径为20-30μm ，
6、含气体积比≥3%，
7、释气量与饱和值比＞0.9。
8、回流比30%
9、溶气罐参数为；Ø100×800mm、304不锈钢材质、工作压力0.3-0.5Mpa（可调）、容积13L；
10、设计进、出水、浊度等：
进水: 浊度：50°～100° 出水：5°～15°
进水: 颗粒杂质：20～80mg/L 出水：2～8 mg/L
进水: pH 6～9 出水：6～9
11、装置外形尺寸：长×宽=1200mm×400mm×1700mm、
12、工作电源：AC220V±10%、50Hz，单相三线制，功率1800W，安全�；ぃ壕哂薪拥乇；�、漏电�；�、过流�；�；
三、主要配置：
1、平流式气浮池：透明有机玻璃材质、厚度10mm，包含絮凝反应室、气浮反应室、泥水分离室。
2、电机刮渣系统装置1套（功率25W、转速150rpm）、304不锈钢搅拌桨1套。
3、防腐蚀进水泵1台（额定流量0.6m3/h，扬程5m, 功率20W）、
4、自吸式气液混合泵1台：流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。
5、空气压缩机1台（电源 220V、功率550W、排气量36L/min，压力0.4-0.8MPa；气量容积30L）、
6、304不锈钢溶气罐1套、Ø100×800mm、工作压力0.3-0.5Mpa（可调）、容积13L；
7、铜制溶气释放器1只、压力表1只、安全阀1只。
8、转子流量计1只、（量程60-600L/H），
9、气体流量1个（量程30~300L/h）。
10、进溶气罐水流量计1只、（量程100~1000L/h）
11、加药流量计（量程0.25~2.5L/H），
12、带搅拌装置加药罐1套（有机玻璃材质）、小型加药泵1台。
13、水量移位器1套、
14、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速150rpm）、
15、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净。
16、实验台面（10mm厚PP白色板）、
17、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电�；て�(德力西品牌）、电压表、带锁按钮开关、线管等组成，
18、配套PPR连接管道和阀门。
19、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
|
ZR-101型 平流式加压气浮设备 |
主要参数及配置： 处理水量0.3m3/h，溶气压力0.3~0.5Mpa、溶气罐为不锈钢制；装置外形尺寸：长×宽=1200mm×500mm×1700mm、电源 220V、功率1500W、配置：有机玻璃机械反应池1套、平流式气浮反应池1套、清水池1套、进水泵1台、水泵1台、空压机1台、不锈钢溶气罐1套、铜制溶气释放器1只、流量计2只、流量计1只、进溶气罐水流量计1只、压力表1只、水量移位器1套、机械刮渣机系统1套、PVC水箱1只、电控箱1只、连接管道阀门 1批、带移动轮子不锈钢支架、 |
|
|
ZR-102型 竖流式加压气浮设备 |
主要参数及配置： 处理水量：0.4 m3/h、溶气压力0.3~0.5Mpa、有机玻璃竖流式气浮池：Ø500mm×650mm、装置外形尺寸： 900mm×700mm×1700mm、电源 220V 功率1300W、配置：气浮池1套、水泵1台、进水泵1台、空压机1台、不锈钢压力溶气罐1套、水箱1个、液体流量计1只、气体流量计1只、铜制溶气释放器头1套、压力表1只，水量移位器1套，电控箱1只、连接管道球阀及带移动轮子不锈钢支架等组成。 |
|
|
ZR-103型 气浮试验装置 （同时可供6组学生实验） |
主要参数及配置： 处理水量1.2m3/h，、溶气罐压力0.4～0.6MPa、气浮池尺寸：Ø250 mm×500 mm×6只、装置外形尺寸：长×宽×=2100mm×800mm×1900mm、电源 220V、 功率1500W 、配置：有机玻璃气浮池6套、废水箱 1只、水泵1台、空压机1台、铜制溶气释放器 6套、不锈钢压力溶气罐1套、浮球液位控制器1套、气体流量计1只、水流量计1只、压力表1只、水量移位器1套、取样口12只、电控箱1只、连接管道和球阀、带移动轮子不锈钢支架等组成。 |
|
|
ZR-104型 气浮溶气、过滤一体化装置 |
主要参数及配置： 水量为0.2 m3/h、溶气压力0.4~0.6Mpa、有机玻璃气浮池：Ø 400 mm×550mm、装置外形尺寸：长×宽=700 mm×600 mm×1700mm、电源 220V 功率1200W、配置：气浮池1套、过滤池1套、水泵1台、进水泵1台、空压机1台、不锈钢压力溶气罐1套、水箱1个、液体流量计1只、气体流量计1只、铜制溶气释放器头1套、压力表1只，水量移位器1套，石英砂滤料1套、电控箱1只、连接管道和球阀、带移动轮子不锈钢支架等组成。 |
|
|
ZR-105型 小型气浮设备(无空压机) |
主要参数及配置： 处理水量：0.1 m3/h、溶气压力0.1~0.3Mpa、有机玻璃气浮池：Ø200mm×500mm、装置外形尺寸： 500mm×500mm×1500mm、电源 220V 功率750W、配置：有机玻璃小型气浮池1套、高压水泵1台、不锈钢压力溶气罐1套、PVC水箱1只、液体流量计1只、气体流量计1只、铜制溶气释放器头1套、压力表1只、连接管道和球阀及带移动轮子不锈钢支架等组成。 |
|
|
ZR-154型 电解凝聚气浮实验装置 |
主要参数及配置： 处理水量：20～40L/h、外形尺寸：2500mm×550mm×1700mm、电源 220V 功率600W 配置：有机玻璃气浮池（电极组）1套、电机搅拌混凝池1套、竖流式沉淀池1套、污泥浓缩池1套组成、配有直流电源1台（型号QJ6005S 0-60V/5A）、刮渣调速电机1套、提升水泵1台、进水泵1台、加药箱1只、数显恒流泵1台、水流量计1只、水位调节器1套、电控箱1只、漏电�；た亍磁タ�、连接管道和球阀、带移动轮子不锈钢台架等组成。 |
