上海中人专业提供ZR-119滤池实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-119滤池实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-119滤池实验装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZR-119滤池实验装置
一、普通快滤池的构造：
快滤池内有排水槽、滤料层、垫料层和配水系统；池外有集中管廊，配有进水管、出水管、冲洗水管、冲洗水排出管等管道及配件。
过滤时，加入凝聚剂的浑水自进水管经集水渠、排水槽进入滤池，自上而下穿过滤料层、垫料层，由配水系统收集，并经出水管排出。此时开F1、F2，关F3、F4、F5。经过一段时间过滤，滤料层截留的悬浮物数量增加，滤层孔隙率减小，使孔隙水流速增大，其结果一方面造成过滤阻力增大，另一方面水流对孔隙中截留的杂质冲刷力增大，使出水水质变差。当水头损失超过允许值，或者出水的悬浮物浓度超过规定值，过滤即应终止，进行滤池反冲洗。反冲洗时，开F3、F4，关F1、F2。反冲洗水由冲洗水管经配水系统进入滤池，由下而上穿过垫料层、滤料层，最后由排水槽经集水渠排出。反冲洗完毕，又进入下一过滤周期。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：0.5～1m3/h、
3、滤池分为3格、
4、装置外形尺寸：1200mm×600mm×1200 mm
5、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全�；ぃ壕哂薪拥乇；�、漏电保护、过流保护；
三、主要配置：
1、快滤池池体：透明有机玻璃材质、厚度10mm，包含大阻力配水系统、承托层、滤料层和排水槽、进出水管道和阀门，反冲洗进出水管道和阀门等；
2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、水泵：额定流量1m3/h，功率370W，扬程15m；
5、流量测量与调节：转子流量计，污水流量1个，LZS-15（100～1000L/h）；
6、进水管：DN20mm；反冲洗管：DN32mm；
7、石英砂滤料二种；
8、实验台面（10mm厚PP白色板）、
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
10、配套UPVC连接管道和阀门（中财品牌）。
11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
同类产品：
|
ZR-119型 普通快滤池装置 |
主要参数及配置： 处理水量：1.7～2.2 m3/h、滤池分为3格、装置外形尺寸：1300×700×1300 mm 电源 220V 功率500W 配置：有机玻璃快过滤池全部组成1套、水箱1只、流量计1只、水泵1台、石英砂滤料三种各1套、连接管道和球阀、电控箱 1只、漏电�；た�、按钮开关、带移动轮子不锈钢台架1套等组成。 |
|

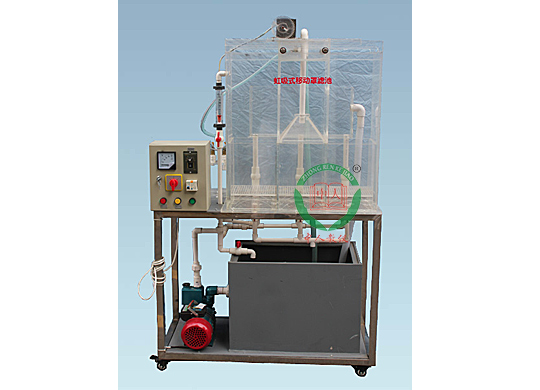

ZR-120型 虹吸式移动罩滤池装置 |
主要参数及配置： 处理水量：1.5～2.5 m3/h、装置外形尺寸1400 mm×800 mm×1700 mm、电源 220V 功率900W 配置：装置滤池全部组成1套、移动车1套、电机1台、调速器1只、水箱1只、流量计1只、水泵1台、连接管道和球阀、电控箱 1只、漏电�；た亍磁タ�、带移动轮子不锈钢台架1套等组成。 |
|
ZR-125型 无阀滤池装置 |
主要参数及配置： 处理水量：1～1.5m3/h、装置外形尺寸：1000mm×600mm×2100mm 电源 220V、功率200W、 配置：有机玻璃无阀滤池的全部组成，配水系统、冲洗水箱、水泵1台、电控箱1只、漏电�；た�、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等组成。 |
|
ZR-126型 虹吸滤池装置 |
主要参数及配置： 过滤水量：0.7～1.2m3/h、装置外形尺寸：800m×470m×1600mm、电源 220V、 功率200W、配置：虹吸滤池全部组成，真空系统、冲洗虹吸管、冲洗排水槽等。配水箱、液体流量计1只、水泵1台、真空泵1台、连接管道和球阀、电控箱 1只、漏电�；た亍磁タ�、移动轮不锈钢台架1套等。 |
|
ZR-127型 双阀滤池装置 |
主要参数及配置： 过滤水量：1.2～1.6m3/h、装置外形尺寸：长805mm 宽470mm 高800mm、电源 220V、 功率200W配置：有机玻璃双阀滤池的全部组成，配水箱、液体流量计1只、水泵1台、真空泵1台、连接管道和球阀、电控箱 1只、漏电�；た亍磁タ�、带移动轮子不锈钢台架1套等组成。 |
|
ZR-128型 矩形单格V形滤池装置 |
主要参数及配置： 处理过滤水量：1m3/h、装置外形尺寸：1600mm×500mm×1500mm、电源 220V 功率800W 配置：有机玻璃池体为单格V形滤池1套、配水箱1只、水泵2台、转子流量计1只、气体流量计1只、清水箱1只、空气压缩机 1台、大号滤帽9只、连接管道和球阀、电控箱 1只、漏电�；た�、按钮开关、带移动轮子不锈钢台架等组成1套 |
|
ZR-152型 “多层滤料”快滤池 |
主要参数及配置： 处理水量：0.3～5m3/h、装置外形尺寸：1000×500×1400 mm、电压 220V 功率500W 配置：PVC配水箱 1只、多层滤料滤池 1套、PVC出水箱1只、不锈钢水泵 1台；、反冲风机 1台、转子流量计1只、气体流量计1只 、陶粒1批、石英砂1批、多面空心球1批、活性炭1批、电控箱1只、漏电�；た亍磁タ�、连接管道和球阀、带移动轮子不锈钢台架等组成。 |
