上海中人专业提供ZR-109沉淀池实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-109沉淀池实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-109沉淀池实验装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZR-109沉淀池实验装置
一、实验目的：
给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜管沉淀池就是混凝、沉淀两种功能的净水构筑物。本模型就是展示机械反应池和斜管沉淀池内部构造的演示装置。希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；
2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量（可调）：0.5m3/h
3、设计进、进水浊度：50°～100°
4、出水浊度：10°～20°
5、（斜管）倾角为60°
6、机械搅拌转速：40转/min
7、药采用精制硫酸铝，投加量为10～15mg/L
8、装置外形尺寸：长×宽×高=1200mm×450mm×1500mm
9、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全�；ぃ壕哂薪拥乇；�、漏电保护、过流�；�；
二、主要配置：
1、本体由机械反应池和斜板斜管沉淀池两部分组合在一起；
2、机械反应池3组：透明有机玻璃材质、厚度10mm，配减速电机1台、电机调速器1套
3、斜板1套：透明有机玻璃材质、厚度6mm，斜板倾角60o；
4、斜管1套：倾角：60o；
5、原水箱和清水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
6、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速150rpm）、
7、防腐蚀进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）
8、加药蠕动泵1台流量范围：0.008-460mL/min、储药槽1个；
9、流量测量与调节：转子流量计，污水流量1个（量程60-600L/H）；
10、配水管阀门1套、排水管1套、排泥槽与排泥管1套；
11、实验台面（10mm厚PP白色板）、
12、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
13、配套UPVC连接管道和阀门（中财品牌）。
14、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
同类产品：
|
ZR-109型 机械反应斜板斜管沉淀池 |
主要参数及配置： 处理水量：0.5m3/h、装置外形尺寸： 1100mm×550mm×1500mm、电源 220V 功率370W、配置：本体由机械反应池和斜板斜管沉淀池两部分组和在一起，配水箱1只、水泵、流量计1只、电控箱1只、漏电保护开关1套、按钮开关2只、连接管道和球阀、带移动轮子不锈钢台架等。 |
|
ZR-110型 机械反应同向流斜板沉淀池 |
主要参数及配置： 处理水量（可调）：0.5m3/h、装置外形尺寸： 1000mm×550mm×1500mm、电源 220V 功率370W、配置：本体由反应池和斜板两部分组和在一起，池内所有的装置。配水箱1只、水泵、流量计1只、金属电控箱、漏电�；た�、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等。 |
|
ZR-111型 同向流斜板沉淀池装置 |
主要参数及配置： 处理水量（可调）：0.6m3/h、装置外形尺寸： 900mm×500mm×1500mm、电源 220V 功率200W、配置：本体由斜板沉淀池，池内所有的装置。配水箱1只、水泵、流量计1只、电控箱、漏电�；た亍磁タ�、连接管道和球阀、带移动轮子不锈钢台架等。 |
|
ZR-116型 平流式沉淀池（机械刮泥） |
主要参数及配置： 处理水量：0.3 m/h、装置外形尺寸： 1000mm×400mm×1300mm、电源 220V 功率300W、 配置：平流式沉淀池的全部组成，配水箱1只、水泵1台、液体流量计1只、金属电控制箱1只、漏电�；た�、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等组成。 |
|
ZR-117型 双向流斜板沉淀池装置 |
主要参数及配置： 处理水量（可调）：0.8m3/h、外形尺寸： 900mm×500mm×1500mm、电源 220V 功率300W 配置：本体由双向流斜板沉淀池，配水箱1只、水泵、流量计1只、电控箱、漏电�；た�、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等。 |
|
ZR-118型 静置沉淀柱设备 （机械反应) |
主要参数及配置： 装置外形尺寸：600 mm×500 mm×2300 mm 、数量：1组 (根)、电源 220V 功率370W、配置：有机玻璃沉淀柱1套Ø150mm×2000mm、柱内不锈钢搅拌器1套、PVC水箱1只、水泵1台、铜球阀取样口5只、电控箱1只、漏电�；た亍磁タ�、连接管道和球阀、带移动轮子不锈钢支架等。 |
|
ZR-123型 多斗形平流式沉淀池装置 |
主要参数及配置： 处理水量：0.3 m/ h、装置外形尺寸：1200mm×400mm×1300mm、电源 220V 功率370W、配置：多斗平流式沉淀池的全部组成，配水箱1只、水泵1台、液体流量计1只、电控箱1只、漏电�；た亍磁タ�、连接管道和球阀、带移动轮子不锈钢支架等组成。 |
|
ZR-302型 钟式沉砂池 |
主要参数及配置： 处理流量12 L/s、装置外形尺寸：1000mm×550mm×1500mm 电源 220V 功率600W、配置：装置包括钟式沉砂池组成1套，配水箱1只、水泵1台、空压机1台、液体流量计 1只、气体流量计1只、电控箱1只、漏电�；た亍磁タ�、连接管道和球阀、带移动轮子不锈钢台架等组成。 |
|
ZR-316型 矩形合建式曝气沉淀池 |
主要参数及配置： 处理水量：32L/h、机械搅拌转速：40～50转/分、装置外形尺寸： 900mm×450mm×1500mm、电源 220V 功率300W、配置：机玻璃板制成曝气沉淀池1套，水泵1台、电机1台、调速器1只、流量计1只、曝气叶轮1只、配水箱 1只、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等组成。 |
|
ZR-338型 辐流式初沉池 |
主要参数及配置： 处理水量：0.36～0. 56m3/h、沉淀时间：1.5～2h、沉淀池尺寸：φ400mm×550mm 装置外形尺寸：700mm×500mm×1300mm 电源 220V 功率300W、配置：本体包括幅流式沉淀池的全部组成，配蜂窝斜管1套、机械刮泥机1套、配水箱1只、调速电机1台、调速器1只、转子流量计1只、水泵1台、电控箱1只、漏电�；た�、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等组成。 |
|
ZR-346型 旋流式沉砂池 |
主要参数及配置： 处理水量：20-50L/h、装置外形尺寸： 700mm×500mm×1400mm、电源 220V 功率500W、 配置：有机玻璃旋流沉砂池1套、配水箱1只、水泵1台、搅拌电机1台、调速器1只、转子流量计1只、电控箱1只、漏电�；た�、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等组成。 |
|
ZR-372型 曝气沉砂池 |
主要参数及配置： 处理水量：0.16～1.2m3/h、水平流速一般�。�0.08～0.12m/s、含砂废水在池中停留时间：5～10min、曝气池尺寸：800mm×420mm×600mm、装置外形尺寸：1100mm×500mm×1600mm 电源 220V功率400W、配置：有机玻璃制成曝气沉砂池1套、配有低噪音充氧泵1台、水泵1台、配水箱1只、流量计1只、电控箱1只、漏电�；た�、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等。 |
|
ZR-377型 幅流式沉淀池（上有刮渣） |
主要参数及配置： 处理水量：0.36～0. 56m3/h、沉淀时间：1.5～2h、沉淀池尺寸：φ400mm×550mm 装置外形尺寸：700mm×500mm×1300mm 电源 220V 功率300W、配置：本体包括幅流式沉淀池的全部组成，配蜂窝斜管1套、机械刮泥机1套、配水箱1只、调速电机1台、调速器1只、转子流量计1只、水泵1台、电控箱1只、漏电�；た亍磁タ�、连接管道和球阀、不锈钢台架等组成。 |
|

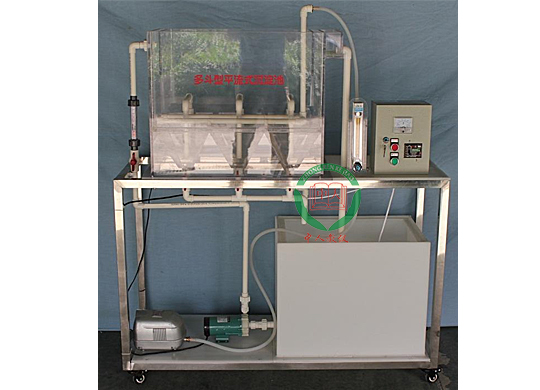

ZR-378型 多斗形平流式沉淀池 |
主要参数及配置： 处理水量：0.3 m3/h、外形尺寸： 1200mm×400mm×1300mm、电源 220V 功率370W、 配置：多斗平流式沉淀池的全部组成，配水箱1只、水泵1台、空压机1台、液体流量计1只、电控制箱1只、漏电�；た�、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等组成。 |
|
ZR-379型 竖流式沉淀池 |
主要参数及配置： 处理水量：0.6 m3/h、外形尺寸： 700mm×400mm×1400mm、电源 220V 功率200W、 配置：竖流式沉淀池的全部组成，配水箱1只、水泵1台、液体流量计1只、电控制箱1只、漏电�；た亍磁タ�、连接管道和球阀、不锈钢支架等组成。 |
|
ZR-382型 曝气沉淀池 |
主要参数及配置： 处理水量：2～5L/h�？掌浚�50L/分。沉淀池停留时间：1.5小时。外形尺寸： 1000mm×400mm×1400mm、电源 220V 功率500W、配置：曝气沉淀池全部组成，配水箱1只、水泵1台、空压机1台、液体流量计1只、气体流量计1只、电控制箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等组成。 |
