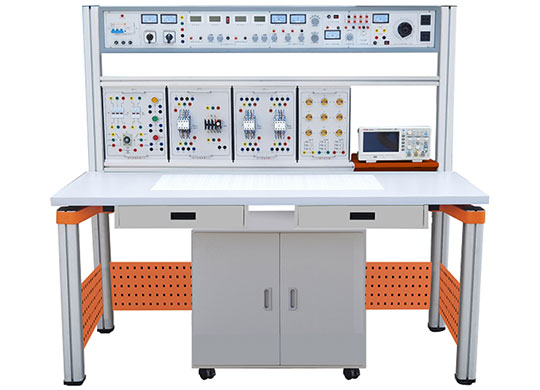

上海中人专业提供ZRDG-810电工电子电拖PLC单片机传感器实训考核装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDG-810电工电子电拖PLC单片机传感器实训考核装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDG-810电工电子电拖PLC单片机传感器实训考核装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDG-810电工电子电拖PLC单片机传感器实训考核装置
电工电子电拖PLC单片机传感器实训考核装置是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，按照职业教育的教学和实训要求而研发的产品，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目，涵盖"电路分析""电工基础""电工学" "电机控制""继电接触控制""电子技术"等课程的实训大纲要求，其适合高等职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。
一、技术性能
1、输入电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
二、装置结构
装置由主机箱、实验桌、实训挂箱、独立封装实训电路�？椤⒁贫�、示波器架、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构，实训挂箱、各实验�？榭筛菔笛樾枨笞杂勺楹戏胖�。
（一）主机箱
主机箱为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等。
具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，电流型电压型漏电开关�；ぃü豢夭饬咳嗍涑鱿叩缪�。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供3V、6V、9V、12V、15V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座3只，为外部仪器提供工作电源。
（5）日光灯引线端口。
（6）配备实训用220V/30W日光灯管及支架一套。220V/30W日光灯管及支架一套置于主机箱底部，即不占空间又便于实训状况观察。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流�；すδ埽涑鲇�0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：±12V、±5V，电流0.5A，有表指示。
3、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
|
正弦波输出幅度 |
≥10V |
|
输出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
频率范围 |
0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
|
输出幅度 |
电位器调节，正弦波输出具有20db,40db衰减 |
|
方波占空比 |
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
|
频率计最高测量范围 |
100MHz，自动换档 |
4、仪表部分
4.1、智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ堋Ｓ布糠终逍郧�，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.2、智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.3、智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ堋Ｓ布糠终逍郧浚啥雀�，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.4、智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及�；さ裙δ�。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.5、多功能交流参数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（二）电工实训挂箱
1、DG0221 电路基础�？椋ㄒ唬┨峁┑缱�、电感、电容、电路基础实验模块和故障按键（3个）等，完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。
2、DG0222电路基础�？椋ǘ┨峁└髦止β实缱�、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等。
3、DG0223交流电路�？椋ㄒ唬� 提供铁芯变压器一只（50VA、36V/220V）、电流插座等，原、副边均设有保险丝及电流插座，方便测试并能可靠�；し乐贡溲蛊魉鸹�。
4、DG0224交流电路�？椋ǘ� 提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高压电容、镇流器、启辉器等，高压电容可通过钮子开关控制，完成日光灯电路连接和功率因数提高实验。
5、DG0225交流电路�？椋ㄈ� 提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。
（三）电气控制实训挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实验接线方便安全、快捷。
1、电气控制实训挂箱一：交流接触器2只
2、电气控制实训挂箱二：交流接触器1只、热继电器1只
3、电气控制实训挂箱三：时间继电器1只，按钮红、黃、绿
4、电气控制实训挂箱四：行程开关4只，交流接触器1只，按钮1只，电阻（510Ω/25W）2只
（四）三相交电机2台：380V/180W，铝质外壳。
（五）磁吸式电子、单片机、传感器实训�？�
实训电路板�？橛�PCB面板与磁吸固定机构组成，实训电路板设有参数测试点、故障设置开关，实训电路板PCB面板表面清爽、实训电路及符号线条清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，选取相应实训电路板�？榈取�
实训电路板�？榕溆泄彩笛祷�，公共实训基座与实训电路板�？榇盼潭ɑ瓜嗯涮祝笛凳敝恍璋咽笛档缏钒迥？榉胖霉彩笛祷霞纯衫喂涛皆诠彩笛祷�，然后做所需实训项目。公共实训基座结构符合人体工程学设计，实训操作方便，科学合理。
1、模拟电路实训模块
① 晶体管放大电路一
�？樯暇哂械缭垂┑缰甘炯肮┑绲ピ�、晶体管放大单元�？榈缏�，可完成单管放大电路实验、两级放大电路实验、负反馈放大电路实验等试验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
② 晶体管放大电路二
�？樯暇哂械缭垂┑缰甘炯肮┑绲ピ⒉罘址糯蟮缏�、场效应管放大电路，可完成场效应管放大电路实验以及差动放大器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
③ 波形发生电路
�？樯暇哂械缭垂┑缰甘炯肮┑绲ピ�、波形发生电路，可完成RC正弦波振荡器实验、LC正弦波振荡器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
④ 集成运放电路
模块上具有电源供电指示及供电单元和集成功放放大电路实验内容等，同时�？榛固峁└髦质笛橹兴枰牡缱琛⒌缛�、二极管等常用元器件以满足实验需求。
⑤ 功率放大电路
模块上具有电源供电指示及供电单元、功率放大电路，可完成OTL功率放大电路、集成功率放大电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑥ 直流稳压电源电路
模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路，可完成各种稳压电路实验内容。
⑦ 电容三点式LC振荡器电路
直流+12V供电，独立电源开关；西勒和克拉泼电路切换测试，静态工作点可调，振荡回路电容值可选。熟悉静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率的影响
⑧ 集成乘法器幅度调制电路
直流±12V供电，独立电源开关；实现AM，DSB，SSB三种调幅波，观察三种调幅波的频谱特征，研究已调波与调制信号、载波之间的关系。
⑨ 振幅解调器（包络检波）电路
直流+12V供电，独立电源开关；实现对调幅信号的相干检波。理解同步检波器能解调各种AM波、DSB波以及SSB波的概念
⑩ 振幅解调器（同步检波）电路
直流+12V供电，独立电源开关；适合于解调信号电平较大（俗称大信号）的AM波。它具有电路简单，检波线性好，易于实现等优点。
11 变容二极管调频器电路
直流+12V供电，独立电源开关；实现静态调制和动态调制，掌握用变容二极管调频振荡器实现FM的方法；
12 电容耦合回路相位鉴频器电路
直流+12V供电，独立电源开关；具有相位鉴频和斜率鉴频两种方式，解电容耦合回路相位鉴频器的工作原理，熟悉初、次级回路电容、耦合电容对于电容耦合回路相位鉴频器工作的影响。
13 锁相环频率调制器电路
直流+12V供电，独立电源开关；采用4046实现的频率调制器，掌握用4046集成电路实现频率调制的原理和方法。
14 锁相环鉴频器电路
直流+12V供电，独立电源开关；采用4046实现的频率解调器，了解用4046集成电路实现频率解调的原理，加深锁相环工作原理的理解。
15 负载�？�
1、提供12V/5W灯泡负载一个；
2、提供200欧/2W功率电阻一个；
3、提供12V/1.2W直流电机负载一个；
2、数字电路实训�？�
① DIP拓展电路一
模板上具有电源供电指示及供电单元、2组14脚锁紧插座，方便扩展使用各种数字芯片，拓展实训内容。
② DIP拓展电路二
模板上具有电源供电指示及供电单元、1组20脚锁紧插座，军品圆孔型直插式IC插座，方便扩展使用各种数字芯片，拓展实训内容。
③ DIP拓展电路三
模板上具有电源供电指示及供电单元、2块400孔面包板，提供16路单排插座转镀金台阶插座电路，方便扩展使用各种数字芯片，自由搭建实验电路，拓展实训内容。
④ 逻辑电平输出电路
模块上具有电源供电指示及供电单元、2组TTL三态输出电路单元（带三色指示灯）、16路TTL电平输出单元（带三色指示灯）、16路带驱动TTL电平指示单元（三色指示灯），提供实验所需各种逻辑电平资源。
⑤ LED显示电路�？�
�？樯暇哂械缭垂┑缰甘炯肮┑绲ピ�、共阴数码管单元、共阳数码管单元、8*8LED点阵单元，6组LED数码管及配套驱动显示单元，可在�？樯贤瓿筛髦�LED基础显示实验及数字时钟实验。
⑥ 数电选配芯片套件
提供1套实验所需各种数字逻辑芯片，满足常规数字电路实验和学生自行创新实验的需求。
⑦ 脉冲信号发生器与三态逻辑测试笔
提供2路正负输出单次脉冲（脉冲信号发生器）：提供正负脉冲输出，每按一次输出一个正负脉冲；提供三态逻辑测试笔：可测量和显示TTL电平的高电平、低电平和高阻态。
3、单片机基础练习�？�
① 外部输入电源支持DC9～24V，外扩DC5V电源接口。
② �？樯习�89C51单片机的最小系统，使用DIP40锁紧座、外扩所有IO引脚，配连接线，方便自由连接外部实验模块；
③ 复位电路：带上电复位电路和4.3mm高度的小按钮复位键；
④ 开发板晶振：晶振设计可以方便更换；
⑤ 八位单向锁定开关、单路共阴数码管电路、八位共阳LED指示灯电路、八位共阴LED指示灯电路、八路独立金属按键电路（体现软件防抖/硬件防抖）、一路5V有源蜂鸣器驱动电路、一路触摸按键电路、一路继电器电路，控制口采用插孔式连接；
⑥ 支持USB仿真，支持USB和ISP两种下载模式，需配备下载软件以及下载线；
⑦ 模块上布局合理美观，需有明确电路图指示图案，使用中英文标注，方便基础教学。至少4个地线U型针，便于示波器测量连接。
4、传感器：传感器�？橐惶祝òǎ汗獾缡酱衅�、温度式传感器、压阻式压力传感器及光电、温度、压阻式传感器转换电路）
（六）可编程主机1套：FX3U-48MR输入：24点 输出24点。
(七)PLC模拟控制对象�？�1套
包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训�？椋�，指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC�？榫哂惺淙胄藕鸥叩偷缙角谢还δ堋�
（八）单片机、plc可编程设计与控制虚拟仿真软件：本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。
1.继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。
2.PLC控制：实验同继电器控制，增加PLC控制功能，在连线完成后，通过PLC编码按钮，进入程序编写界面，编写正向与反向2条程序，共有12个梯形图符号，编写完成后，选择提交进行程序验证。验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。
3.单片机控制：实验同继电器控制，增加单片机控制功能，在连线完成后，通过C编码按钮进入编程界面，输入正确的C语言代码，提交验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。
（九）实验桌结构：
实验桌规格为1600（长）*700（宽）*1500（高），配置一个抽屉一个键盘托。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。桌子下边配有电脑主机托。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。
（十）储存柜：配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。
（十一）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
三、实训项目
（一）电工技术实训
1.基本电工仪表的使用与测量误差的计算
2.减小仪表测量误差的方法
3.欧姆定律
4.叠加原理验证及其故障判断
5.基尔霍夫电压和电流定律验证及其故障判断
6.戴维南定理验证及其故障判断
7.诺顿定理验证及其故障判断
8.电压源外特性的测定
9.直流电阻电路故障的检查
10.二端口网络
11.互易定理
12.电容的充放电
13.最大功率传输条件测定
14.电位电压的测定及电路电位图的绘制
15.已知和未知线性与非线性电路元件伏安特性的测绘
16.一阶电路过渡过程的研究
17.二阶电路过渡过程的研究
18.RLC串联谐振电路的研究
19.功率因数提高
20.功率因数及相序的测量
21.用三表法测量交流电路等效参数
22.三相交流电路电压的测量
23.三相交流电路电流的测量
24.三相电路功率的测量
25.单相变压器参数测定及绕组极性判别
（二）电子技术实训项目
1、模拟电路部分
实验一 常用电子仪器的使用
实验二 单管放大电路的测量
实验三 场效应管放大器
实验四 负反馈放大器
实验五 差动放大器
实验六 集成运放基本运算电路
实验七 集成运放比较器
实验八 集成运算放大器的有源滤波器
实验九 RC正弦波振荡器
实验十 LC正弦波振荡器
实验十一 低频功率放大器（Ⅰ）─OTL 功率放大器
实验十二 低频功率放大器（Ⅱ）─集成功率放大器
实验十三 集成稳压器稳压电源
实验十四 串联型晶体管稳压电源
实验十五 电容三点式LC振荡器
实验十六 集成乘法器幅度调制电路
实验十七 振幅解调器（包络检波）
实验十八 振幅解调器（同步检波）
实验十九 变容二极管调频器
实验二十 电容耦合回路相位鉴频器
实验二十一 锁相环频率调制器
实验二十二 锁相环鉴频器
2、数字电路部分
实验一 数字电路实验基础
实验二 集成逻辑门电路的逻辑功能
实验三 组合逻辑电路的分析
实验四 数据选择器
实验五 小规模组合逻辑电路的设计
实验六 中规模组合逻辑电路的设计
实验七 触发器
实验八 同步时序逻辑电路的分析
实验九 中规模集成时序逻辑器件的应用
实验十 同步时序电路的设计
实验十一 序列信号发生器
实验十二 数字钟
（三）单片机部分
实验一 P0口输入输出实验
实验二 步进电机正反转实验
实验三 外部中断实验----脉冲计数
实验四 秒时钟发生器实验
实验五 PC机串口（USB）通信实验
实验六 静态数码管显示实验
实验七 独立键盘按键实验
实验八 触摸按键实验
实验九 矩阵按键实验
实验十 电机转速实验
实验十一 PWM发生器（音乐）实验
实验十二 蜂鸣器实验
实验十三 WDG（内部）实验
实验十四 继电器实验
实验十五 16X16LED点阵显示汉字实验
实验十六 温湿度传感器采集实验
实验十七 1602LCD汉字和图片显示实验
实验十八 交通灯实验
实验十九 数码管动态显示实验
实验二十 日历显示实验
实验二十一 花样流水灯显示实验
（四）传感器实训
1.光电式传感器的转速测量实验
2.光电式传感器的旋转方向测量实验
3.温度传感器及温度控制实验（AD590）
4.温度传感器温度特性实验（AD590）
5.压阻式压力传感器的特性实验
6.压阻式压力传感器的差压测量实验*
带*实验为思考实验
（五）电力拖动实验
1.三相异步电动机的使用与起动
2.三相电动机接触器点动正转控制线路
3.三相电动机具有自锁的正转控制线路
4.三相电动机具有过找�；さ恼刂葡呗�
5.三相电动机接触器联锁的正反转控制线路
6.三相电动机按钮联锁的正反转控制线路
7.三相电动机按钮接触器复合联锁控制线路
8.三相电动机接触器控制Y/△降压起动
9.三相电动机时间继电器控制Y/△降压起动
10.工作台自动往返控制线路
11.三相异步电动机反接制动控制电路
12.三相异步电动机多地控制
13.电动葫芦电路维修控制线路
（六）PLC实验
1）与、或、非逻辑功能测试
2）定时器、计数器功能测试
3）跳转、分支功能训练
4）移位寄存器测试
5）数据处理功能训练
6）微分、位操作测试
7）三层电梯控制
8）自动售货机
9）机械手
10）自动门
11）天塔之光
12）全自动洗衣机
13）自动成型机
14）红绿灯
15）装配流水线
16）四路抢答器
17）音乐喷泉
18）轧钢机
19）邮件分拣
20）物料分拣
21）多级传输
22）八段码显示
23）多种液体混合
24）双面铣床
25）电镀槽
26）交流电机正反转控制
27）小车运动
28）搅拌站
29）汽车灯光控制
30)汽车火花塞点火控制
31)加工中心控制
32)隧道监控
33)自动扶梯
34)CA6140普通车床PLC改造控制
35）X62W万能铣床PLC改造控制
36）T68卧式镗床PLC改造控制
37）M7120平面磨床PLC改造控制
38）Z3050摇臂钻床PLC改造控制
39）电动葫芦PLC改造控制
40）Z35摇臂钻床PLC改造控制
41）M1432A万能外圆磨床PLC改造控制
四、配置表
|
序号 |
名 称 |
每台数量 |
单位 |
备 注 |
|
1 |
主机箱 |
1 |
套 |
|
|
2 |
实训桌 |
1 |
张 |
含电气实训屏，配备电脑显求器活动支架 |
|
3 |
磁吸式实训基座 |
1 |
套 |
|
|
4 |
学生凳 |
2 |
张 |
|
|
5 |
储存柜 |
1 |
个 |
|
|
6 |
示波器架 |
1 |
个 |
|
|
7 |
电工电拖器材配备 |
1 |
套 |
见表一 |
|
8 |
电子器材配备 |
1 |
套 |
见表二 |
|
9 |
PLC综合实训资源 |
1 |
套 |
见表三 |
|
10 |
单片机基础练习�？� |
1 |
套 |
|
|
11 |
传感器�？� |
1 |
套 |
|
|
12 |
实验说明书 |
1 |
套 |
指导学生实训 |
表一 、电工电拖器材配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
|
1 |
电工部分实训挂箱 |
块 |
1 |
DG0221 |
电路基础�？椋ㄒ唬� |
|
块 |
1 |
DG0222 |
电路基础�？椋ǘ� |
||
|
块 |
1 |
DG0223 |
交流电路模块（一） |
||
|
块 |
1 |
DG0224 |
交流电路�？椋ǘ� |
||
|
块 |
1 |
DG0225 |
交流电路模块（三） |
||
|
2 |
三相异步电机 |
台 |
2 |
SBDJ00 |
三相鼠笼异步电动机AC380V |
|
SBDJ01 |
三相鼠笼异步电动机AC380V（帶离心开关） |
||||
|
3 |
电拖部分实训挂箱 |
套 |
1 |
DQ0202 |
电气控制实训挂箱一 |
|
DQ0203 |
电气控制实训挂箱二 |
||||
|
DQ0204 |
电气控制实训挂箱三 |
||||
|
DQ0205 |
电气控制实训挂箱四 |
||||
|
4 |
工具 |
套 |
1 |
尖嘴钳1把，-字螺丝刀1把，+字螺丝刀1把， |
|
|
5 |
电工连线 |
套 |
1 |
10根：长1000mm 黄2条、绿2条、红2条、黑2条、蓝2条 |
|
表二 、实训电路板模块配置清单（磁吸式）
|
序号 |
模电实训电路板�？槊� |
序号 |
数电实训电路板模块名称 |
|
1 |
晶体管放大电路一 |
1 |
DIP拓展电路一 |
|
2 |
晶体管放大电路二 |
2 |
DIP拓展电路二 |
|
3 |
波形发生电路 |
3 |
DIP拓展电路三 |
|
4 |
集成运放电路 |
4 |
逻辑电平输出电路 |
|
5 |
功率放大电路 |
5 |
LED显示电路�？� |
|
6 |
直流稳压电源电路 |
6 |
数电选配芯片套件 |
|
7 |
电容三点式LC振荡器电路 |
7 |
脉冲信号发生器与三态逻辑测试笔 |
|
8 |
集成乘法器幅度调制电路 |
8 |
|
|
9 |
振幅解调器（包络检波）电路 |
9 |
|
|
10 |
振幅解调器（同步检波）电路 |
10 |
|
|
11 |
变容二极管调频器电路 |
11 |
|
|
12 |
电容耦合回路相位鉴频器电路 |
12 |
|
|
13 |
锁相环频率调制器电路 |
13 |
|
|
14 |
锁相环鉴频器电路 |
14 |
|
|
15 |
负载�？� |
15 |
|
