上海中人专业提供ZRGJDG-01 高级电工技能实训考核装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGJDG-01 高级电工技能实训考核装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGJDG-01 高级电工技能实训考核装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGJDG-01 高级电工技能实训考核装置
一、高级电工技能实训考核装置概述：

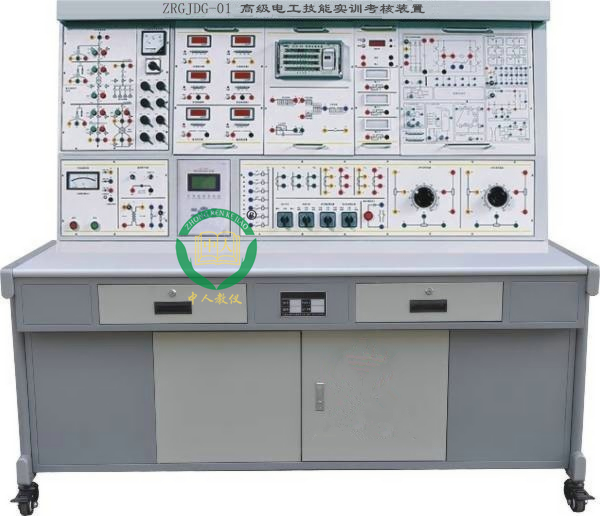

“ZRGJDG-01高级工技能实训考核装置”是为了满足各高职院、技校对相关专业的学生培训及有关部门对高级电工资格鉴定考核的内容要求研制的，实训考核内容包括：10KV变配电所的继电�；ぁ⒈渑涞缢亩位芈泛筒僮鞯缭�、电力拖动设备、电子电路、电力电子、单片机及应用、可编程控制器、变频器应用技术等，产品经严格测试和评估，已成为实训、实验、考核的一个理想设备。
二、高级电工技能实训考核装置特点：
1、设备具有良好的兼容性和可扩展功能。
1)基本资源如：电源、模拟6-10KV电网变配电站停电、送电倒闸操作模板以及6-10KV电网电路模板等采用固定式结构设计；实验项目采用组件式挂箱结构设计，可以根据用户的实验项目进行灵活选配。
2)部分挂箱�？橛苫咀试春凸δ芾┱骨讲糠肿槌�，功能扩展区可以方便地插入和取下扩展功能模板，因此，用户如需增加新的实训内容，只需向本公司购买相应的扩展模板即可，无须添加或更换设备。
2、电子技术线路板及电气控制线路都装在挂板上，操作利更换十分便捷。在一套设备上可以进行电子技术、电力电子变流技术、电机与拖动、白动控制、可编程控制器、变频调速、电力系统继电�；ぜ氨渑涞缢瓮返牟僮鞯绕吒龇矫娴募寄苎盗�。
3、培训内容即具有针对性义具有实用性。通过培训装置的操作培训后，学生能把专业知识和操作技能有机的结合起米，从而有利于提高学生的综合分析判断能力和调试维修技术水平。
4、供配电输电线路、电力拖动电路及电机经过特殊设计，实训操作贴近工业现场，学生通过培训，能很快到现场工作。
三、高级电工技能实训考核装置技术参数：
1、输入电源：三相五线 AC380V±10% 50HZ
2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85%（25℃）；海拔<4000m
3、装置容量：<1.5KVA
4、外形尺寸：1700×720×1650mm
5、装置重量：≤250kg
四、高级电工技能实训考核装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动�；�。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供～220V插座2只，为外部设备提供工作电源。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流�；すδ�，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，+24V、±12V，具有短路�；すδ�。
（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路�；すδ堋�
3、函数信号发生器：
3.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波。
3.2频率范围：由0.1Hz到2MHz，分七个频率档级。
3.3正弦波失真度；10-30Hz<3% 30Hz-100KHz≤1%
3.4方波响应:前沿/后沿≤100nS（开路）
3.5最大输出幅度(开路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
3.6直流偏置(开路)：±l0V
3.7输出阻抗Z：ZO=50Ω±5Ω
3.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
3.9压控振荡(VCF)：加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
3.10输出衰减：20dB 40dB 60dB
4、频率计数器：
4.1测频范围：lHz～l00MHz，六位数显。
4.2闸门时间：0.01S、0.1S、1S、10S
4.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
5、供配电及�；げ糠�
5.1 6-10KV变配电线路及�；�
5.2 变压器�；な匝榈ピ�
5.3 微机�；つ？�
5.4 互感器�；な匝榧觳獾ピ�
五、高级电工技能实训考核装置实验项目：
（一）电子技术：
1、集成运算放大器指标测试；
2、集成运算放大器基本应用模拟运算电路、信号处理（有源滤波器、电压比较器、波形发生器）；
3、集成逻辑电路的连接和驱动；
4、组合逻辑电路的设计与测试；
5、译码器、数据选择器、触发器、计数器、移位寄存器及其应用；
6、555时基电路及其应用；
（二）单片机技术：
1、P1口输入输出；
2、继电器控制；
3、音频控制；
4、8255、8155输入输出；
5、5LED串行显示；
6、6LED动态扫描显示；
7、查询式键盘、阵列式键盘；
8、计数器、定时器、外部中断；
9、ADC0809、DAC0832、MC1443模数转换；
10、电子时钟；
11、电子琴模拟；
12、温度过程控制；
13、计算器；
14、多功能密码锁；
15、十字路口交通灯；
16、可控硅触发；
17、IC卡读写；
18、配计算机主机、显示器；
（三）电力电子与直流调速技术：
1.单结晶体管触发电路；
2.正弦波同步移相、锯齿波同步移相、西门子TCA785集成触发电路；
3.单相半波可控、单相桥式半控、单相桥式全控整流电路；
4.三相半波可控、三相桥式半控整流、三相桥式全控整流电路；
5.晶闸管直流调速系统参数和环节特性测定；
6.晶闸管直流调速系统主要单元的调试；
7.单闭环不可逆直流调速、双闭环不可逆直流调速、双闭环不可逆直流调速系统；
（四）PLC控制技术：
1.基本指令练习；
2.LED数码显示；
3.十字路口交通灯；
4.自动配料系统；
5.运料小车控制、三节传送带控制；、机械手控制；
6、四层电梯控制；
（五）电器控制技术：
1.三相异步电动机点动控制和自锁控制
2、三相异步电动机Y-△换接启动
3、三相异步电动机联锁正反转控制
4、三相异步电动机延时正反转控制；
5、基于PLC的三相异步电动机点动控制和自锁控制、Y-△换接启动、联锁正反转控制、延时正反转控制；
（六）变频器应用：
1.变频器功能参数设置与操作；
2.多段速度选择变频调速、S曲线调速；
3.基于PLC通信方式的多段速度选择；
4.三相异步电机的变频开环调速；
5.基于PLC内部PID计算的闭环调速、基于变频器内部PID计算的闭环调速；
（七）继电�；ぜ际酰�
1、电流互感器和电压互感器的接线方式；
2、电流继电器、电压继电器、时间继电器、中间继电器、信号、差动继电器的整定技术与特性测试；
3、自动重合闸继电器的整定技术与特性测试；
4、6-10KV线路无时限电流速断�；�、带时限电流速断�；ぁ⑾呗范ㄊ毕薰缌鞅；ぃ�
5、6-10KV变压器差动保、电流速断�；�、定时限过电流�；�、过负荷�；�；
6、6-10KV高压电动机过负荷�；ぁ⒉疃；�、电流速断�；�
