上海中人专业提供ZRWDG-01互联网+电工电子技术实训平台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRWDG-01互联网+电工电子技术实训平台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRWDG-01互联网+电工电子技术实训平台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRWDG-01互联网+电工电子技术实训平台
| 序号 | 设备名称 | 技术参数 |
| 1 | 桌体 |
实训桌结构：实验桌规格为1600（长）*750（宽）*800（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mm实芯理化板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。 实验桌下面配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。 |
| 2 | 实训屏 |

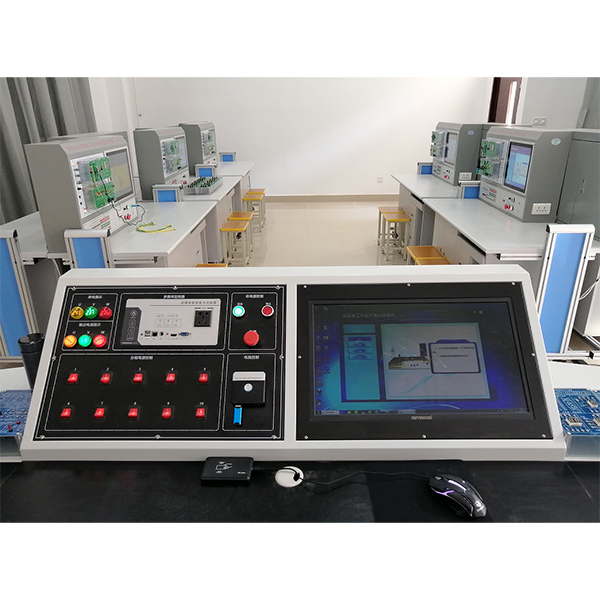

实训屏规格（长*宽*高）：1600mm*300mm*1100mm。实训桌后面二支截面尺寸：70mm×70mm铝材桌脚向上延伸，配上主机箱、仪器架、网孔工具架、照明箱及支架组成实训屏。 主机箱外壳采用优质钢板制作，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。主机箱中部内嵌触控一体机，17英寸触控高清屏，I5/4G/64G/WIFI。 主机箱面板布局设有电源安全控制、示波器、函数信号发生器等接口。嵌入式虚拟仪器及电源包含：双通道12位80MSPS实时采样模拟输入通道，输入范围±25V，可通过x10探头扩展到±250V，带宽50MHz；可配置为双通道80MSPS示波器； 1.双通道函数信号发生器/信号源，可输出正弦、方波、三角波和任意波形，最高支持频率25MHz，频率步进1Hz，波形幅度范围1mVpp - 10 Vpp，调节步进1mV； 2.频谱图仪，DC-20MHz，可选带宽和窗函数、平均模式； 3.对外供电，提供一组正负可调输出，输出电压±2V至±15V，调节步进50mV，输出电流0.5A，提供输出限流调节和输出电流监测功能；一组固定5V输出，输出电流0.6A；所有电源均带有短路�；すδ埽� 4.波特图分析仪，频率范围为1Hz至20MHz； 5.自动量程数字万用表，3 5/6位精度，最大显示6000读数，提供交直流电压（0.1mV – 36V（安全电压））、交直流电流（0.1uA – 3A）、电阻（0.1Ω – 40MΩ）、电容（10pF – 4000uF）测量； 6.逻辑分析仪，独立16通道，最高采样率50MSPS，支持单次、连续和实时采样模式； 7.静态输入（与逻辑分析仪复用），16通道，可配置为带译码的4位数码管，或16路LED； 8.脉冲信号发生器，独立16通道，最高刷新率10MSPS，可输出自定义的脉冲序列； 9.静态输出（与脉冲信号发生器复用），可输出时钟、正负脉冲、单次边沿、电平开关等时序； 10.电源安全控制，除了断电�；ぁ⒐乇；ぁ� 11.提供多组～220V插座，为外部仪器提供工作电源。 |
| 2 | 18位标准磁吸实训平台 | 18位标准磁吸实训平台：配置智能检测单元，能通过软件自动判断在实验中是否选用了正确的�？�，同时判断�？榘沧拔恢檬欠裾�。设有电源、示波器、函数信号发生器等外接接口。 |
| 3 | WiFi视频监控摄像机 |
功能：用于视频监控，通过控制云台上下左右移动，以观察实验平台操作 监控设备：摄像机 通信方式：RJ45/WIFI 技术参数如下： 1）内置网络视频服务器 支持IP地址动态分配，具有唯一的MAC地址； 支持WEB方式访问，应用于广域网环境； 支持有线、无线两种网络连接方式，有线采用RJ45，无线支持802.11b/g/n协议，信号稳定、穿透能力强； 视频数据传输支持HTTP、TCP、UDP、FTP等多种网络协议； 通过以太网（Ethernet）网络实现网络摄像机的管理和配置； 支持主辅双码流输出； 报警信息或数据使用SMTP、FTP传输； 2）内置解码器 采用先进的H.264视频压缩技术，JPEG抓图，像素300W，焦距4mm； |
| 4 | 集中监控软件 |
系统采用B/S架构，部署在泛太云服务器中，用户不管身在何处，都可以通过浏览器登录到监控系统中查询实验参数和设备状态。 前端采用最新的HTML5编程技术，使用Bootstrap作为前端UI框架，自带全局CSS设置，内嵌JQuery插件，包含十几个可重用组件，用于创建图像、下拉菜单、导航、警告框、弹出框等；使用highcharts图表库，实现网页上各种动态图表；使用mqttJS作为消息即时传输等；满足了物联网项目多样化的前端显示效果。后台主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven构建项目管理，保证了项目运行的健壮性和稳定性。 |
| 5 | 实训�？� | 以单个实训项目为单元，具有编码功能，当插入对应的�？榻涌谑�，软件能自动识别，并调出对应的电子档实训报告页面。 |
| 类别 | 序号 | 设备名称 | 数量 |
| 硬件设备 | 1 | 实训桌体（储存柜） | 1套 |
| 2 | 实训桌桌面 | 1张 | |
| 3 | 实训屏（含主机箱、仪器架、工具架、照明灯箱及支架） | 1套 | |
| 4 | 18位标准磁吸实训平台 | 1套 | |
| 5 | 实训模块 | 1套 | |
| 6 | 视频监控摄像机 | 1台 | |
| 7 | 实训方凳 | 2张 | |
| 附件 | 1 | 实训导线 | 1批 |
| 文档 | 1 | 实验指导书 | 1 |
| 2 | 使用说明书 | 1 |
| 序号 | 名称 | 技术参数 | 单位 | 数量 | 备注 |
| 1 | 实训桌体 | 钢铝结构，整机既坚固耐用，又美观大方。桌子符合人体学设计，为学生提供一个舒适的实训环境。桌子设有储物柜可存放工具、配件等实训必配物料 | 台 | 1 | |
| 2 | 实训桌桌面 | 直径1600mm*750mm，实芯理化板 | 张 | 1 | |
| 3 | 实训屏 | 平台机箱：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。 | 套 | 1 | |
| 4 | 电源管理系统：平台上设有单片机全程控制的一套过流�；ぷ爸�，短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全，并配有“实验室智慧用电安全控制系统”1套。 | 套 | 1 | ||
| 5 | 触控一体机：17英寸触控高清屏，I5/4G/64G/WIFI。 |
套 |
1 |
||
| 6 | 示波器：双通道12位80MSPS实时采样模拟输入通道，输入范围±25V，可通过x10探头扩展到±250V，带宽50MHz；可配置为双通道80MSPS示波器； | 套 | 1 | ||
| 7 | 信号源：双通道函数信号发生器/信号源，可输出正弦、方波、三角波和任意波形，最高支持频率10MHz，频率步进1Hz，波形幅度范围1mVpp - 10 Vpp，调节步进1mV； | 套 | 1 | ||
| 8 | 频谱图仪，DC-20MHz，可选带宽和窗函数、平均模式 | 套 | 1 | ||
| 9 | 电源：提供一组正负可调输出，输出电压±3V至±15V，调节步进50mV，输出电流700mA，提供输出限流调节和输出电流监测功能；一组固定±5V输出，输出电流700mA/100mA；一组固定3.3V输出，输出电流600mA；所有电源均带有短路�；すδ�； | 套 | 1 | ||
| 10 | 波特图分析仪，频率范围为1Hz至20MHz | 套 | 1 | ||
| 11 | 数字万用表，6000读数，3 5/6位，提供交直流电压（0.1mV – 36V（安全电压））、交直流电流（0.1uA – 10A）、电阻（0.1Ω – 40MΩ）、电容（10pF – 4000uF）测量 | 套 | 1 | ||
| 12 | 逻辑分析仪，独立16通道，最高采样率100MSPS，支持单次、连续和实时采样模式； | 套 | 1 | ||
| 13 | 静态输入（与逻辑分析仪复用），16通道，可配置为带译码的4位数码管，或16路LED； | 套 | 1 | ||
| 14 | 脉冲信号发生器，独立16通道，最高刷新率10MSPS，可输出自定义的脉冲序列 | 套 | 1 | ||
| 15 | 静态输出（与脉冲信号发生器复用），可输出时钟、正负脉冲、单次边沿、电平开关等时序 | 套 | 1 | ||
|
WiFi视频监控摄像机： 功能：用于视频监控，通过控制云台上下左右移动，以观察实验平台操作 监控设备：摄像机 通信方式：RJ45/WIFI 技术参数如下： 1）内置网络视频服务器 支持IP地址动态分配，具有唯一的MAC地址； 支持WEB方式访问，应用于广域网环境； 支持有线、无线两种网络连接方式，有线采用RJ45，无线支持802.11b/g/n协议，信号稳定、穿透能力强； 视频数据传输支持HTTP、TCP、UDP、FTP等多种网络协议； 通过以太网（Ethernet）网络实现网络摄像机的管理和配置； 支持主辅双码流输出； 报警信息或数据使用SMTP、FTP传输； 2）内置解码器 采用先进的H.264视频压缩技术，JPEG抓图，像素300W，焦距4mm； |
套 | 1 | |||
| 16 | 18位标准磁吸实训平台 | 实训平台：18位标准磁吸�？榈ピＤ？榕渲弥悄芗觳獾ピ芡ü砑远卸显谑笛橹惺欠裱∮昧苏返哪？�，同时判断�？榘沧拔恢檬欠裾�。设有电源、示波器、函数信号发生器等外接接口。 | 套 | 1 | |
| 17 | 实训�？� | PCB板制作工艺，包含电工、数电、模电、单片机设计模块不少于40块，以单个实训项目为单元，具有自动识别功能，当插入对应的�？榻涌谑保砑茏远侗�，并调出对应的电子档实训报告页面。 | 套 | 1 | 表1 |
| 18 | 集中监控软件 |
系统采用B/S架构，部署在泛太云服务器中，用户不管身在何处，都可以通过浏览器登录到监控系统中查询实验参数和设备状态。 前端采用最新的HTML5编程技术，使用Bootstrap作为前端UI框架，自带全局CSS设置，内嵌JQuery插件，包含十几个可重用组件，用于创建图像、下拉菜单、导航、警告框、弹出框等；使用highcharts图表库，实现网页上各种动态图表；使用mqttJS作为消息即时传输等；满足了物联网项目多样化的前端显示效果。后台主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven构建项目管理，保证了项目运行的健壮性和稳定性。 |
套 | 1 | |
| 19 | 实训凳 | 钢木方凳 | 张 | 2 | |
| 20 | 实训导线 | 套 | 1 | ||
| 21 | 布线 | 包含网络及电源 | 套 | 1 |
| 序号 | 名称 | 详细参数 | 备注 |
| 1 | 电路基础实训�？榘� |
1、电路基础 模块提供7种常用电阻（功率不小于1W ）；7种实验配套电容；4种常用二极管，包括整流二极管、检波二极管、开关二极管、稳压二极管；3种常用色环电感；两路开关控制电路；NPN、PNP三极管各一个；2路电流方向不同的电流测试插孔；所有器件均配有测试插孔，既可以满足常用元器件的测量实验，又可以组合使用，完成配套的各种实验以及各种创新实验内容。 2、电路原理 �？橛谢舴蚨ɡ�、叠加原理、互易定理、戴维南定理、诺顿定理、电源等效变换、最大功率传输定理等实验模块。 3、动态电路 �？橛蠷、L、C特性测试，一阶动态响应，二阶动态响应、RC串并联选频，RC单、双T选频网络、RLC串联谐振电路等。 4、有源滤波器 �？橛卸子性吹屯瞬ㄆ鳌⒍子性锤咄瞬ㄆ�、二阶有源带通滤波器、二阶有源带阻滤波器四个实验�？�。 |
|
| 2 | 基础模拟电路模块包 |
1、单端输入放大电路 单端输入放大电路，两级放大，有限幅调整、调零、放大倍数调整功能 2、直流稳压电源 输出电压：24V、±12V、＋5V，可根据设计电路进行选择 3、直流可调稳压电源 输出直流0-12VDC可调,过压�；た傻�，过流�；た傻鳎搪繁；�。 4、组件差动放大电路�？橄呗钒� DC12V单电源供电对管差动放大电路 5、组件单管/负反馈放大器�？橄呗钒� DC12V单电源供电一级单管负反馈放大电路 6、组件射极跟随器�？橄呗钒� DC12V单电源供电一级单管射极跟随放大电路 7、组件场效应管放大器�？橄呗钒� DC12V单电源供电一级单结型场效应管放大电路 8、组件RC串并联选频网络振荡器�？橄呗钒� DC5V单电源供电两级_RC桥式振荡放大电路 9、信号放大�？� 提供调谐小信号放大电路和集成陶瓷选频放大 10、组件晶闸管可控整流电路模块线路板 AC12V供电、场效应管触发脉冲调节、单结晶体管调光调压 11、组件OTL功率放大器电路模块线路板 DC5V单电源供电、前置放大电路、互补对称OTL功率放大电路、8Ω0.5W扬声器 12、功率放大器与发射�？� 提供线性宽带功率放大器电路、音源和信号发送电路 13、组件集成功率放大器电路�？橄呗钒� 内置音乐集成芯片TQ9300、外接音源插座、LM741集成运算放大器、TDA2030功放芯片、8Ω0.5W扬声器 14、组件模拟运算电路�？橄呗钒� 由集成运算放大器芯片LM324组成三角波产生电路、方波形成电路，集成运算放大电路 15、组件晶体管开关特性、限幅器与钳位模块线路板 晶体管开关电路、晶体管特性测试电路、晶体管限幅器电路、晶体管钳位器电路 16、直流斩波系统 SG3525组成PWM波形输出电路及六类斩波电路图以及组成斩波电路用的器件 |
|
| 3 | 基础数字实训电路�？榘� |
1、逻辑电平显示 由74LS245驱动16位发光二极管指示逻辑电平 2、组件集成逻辑门电路模块线路板 由CD4082、CD4011、CD71、CD4030组成各种逻辑状态测试电路 3、组件编译码器电路�？橄呗钒� 74LS138与8位发光二极管组成3-8线译码显示电路、CD4511与数码管组成BCD码译码显示电路 4、组件计数器电路模块线路板 由CD4027、4011组成同步三位二进制加法计数器 5、组件555集成电路�？橄呗钒� 555时钟脉冲信号电路 6、组件电子秒表电路�？橄呗钒� 由74LS00、74LS196、CD4511、555组成两位数码管计数秒表 7、组件三位半直流数字电压表�？橄呗钒� 由MC1403、CC14433、MC1413、CD4511组成三位半直流电压数字显示表 8、组件数字频率计电路�？橄呗钒� 由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553组成六位数字频率计 9、组件拔河游戏机电路�？橄呗钒� 由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518组成四工位拔河游戏机 10、可逆计数译码显示电路组件 配置CD40192计数电路、CD4511译码显示电路 11、组件CD4017流水灯电路板 由NE555时钟信号、CD4017移位寄存器、10路发光二极管组成 12、组件双D触发器电路板 由CD4013和继电器控制电路组成 13、组件八路抢答器电路板 由CD4511七段BCD码译码器、74LS83四位二进制全加器、74LS148-8线—3线优先编码器、74LS373-8位D锁存器组成 |
|
| 4 | C51和ARM编程基础实训模块包 |
1、LED 实验板 RGB三色灯1个，白色灯1个，红色、黄色、蓝色、绿色5mmLED 各4个 2、按键�？� 8位独立式键盘,8位开关量输入 3、数码管显示实验 8位数码管，使用74HC595驱动 4、4X4键盘模块 16个轻触开关组成4*4键盘 5、16X16点阵显示模块 4个8*8点阵构成16*16点阵，74HC595级联驱动 6、1602液晶显示�？� 1602液晶屏组成，可采用4位数据传输和8位数据传输方式，用于显示16*2个字符 7、12864点阵图文液晶显示�？� 12864液晶屏组成，带字库与不带字库电路通用，只需换液晶，用于显示汉字与图形 8、摇杆、数字编码输入�？� 双轴按键摇杆�？楹�360度旋转编码器�？樽槌� 9、直流电机实验板 直流电机，三极管，霍尔开关组成，采用霍尔开关对电机转速测量 10、步进电机实验板 步进电机，驱动IC组成。用于控制步进电机方向与速度 11、弱控强实验板 4组继电器与驱动IC，双向可控硅与光藕组成。用于弱电控强电 12、RFID射频卡实验板 RFID射频卡、AT24C02 I2C组成，RFID无线通信与数据读写 13、红外发射接收实验板 采用940红外发射管与HL-A838红外接收管 14、超声波测距实验板 由超声波发射与接收探头、发射驱动电路、接收电路组成，可测量2cm-450cm距离 15、无线�？厥笛的？� 由无线接收�？�，解码芯片TG2272、拨码开关等组成，可进行315MHz.频率信号的接收，发送方式256种可选。 16、无线�？仄� 推拉盖桃木四键�？仄鳎⑸淦德剩�315m（声表稳频）传输距离：10-50M 17、8X8RGB全彩点阵模块 组合可显示任意颜色 18、OLED显示实验板 1.3寸显示屏，128*64像素 19、环境测量实验板 环境质量传感器模块，主要测量读取PM2.5 PM10 20、智能开关实验板 人体红外检测、亮度传感器�？� 21、温度与湿度实验板 采用单总线通信，测量空气中的温湿度 22、陀螺仪重力感应磁力计实验板 九轴传感器�？�，IIC通信 23、颜色识别实验板 TCS34725颜色感应识别 24、触摸按键实验板 4位触摸按键 25、无线通信实验板 ESP8266Wifi�？�+蓝牙+NRF24L01，2.4G无线通信实验 26、嵌入式编程转接板 用于连接几种不同功能的�？榛蚴笛榘�，实现多种功能。 27、组件ARM编程模块 编程�？榈テ� 28、组件C51编程�？� 51编程�？榈テ� 29、编程基础实训�？镃语言参考程序资源 |
|
| 5 | 工具配件包 | PIC烧写器、STM32编程器 |
