一、设备概述
本装置是根据电梯安装工艺和维保要求，结合当前电梯市场的门系统结构，而开发的一种适合各种电梯门系统安装的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

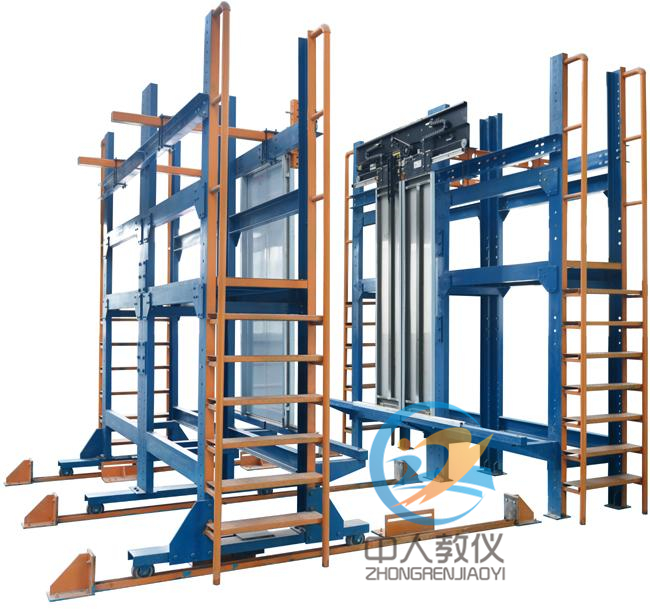

整个装置由固定框架、移动框架、层门系统、轿门系统组成。独特的设计使层门与轿门即能分开进行独立安装，又能移动框架进行合并，实现轿门层与层门联动。使学生直观地了解电梯门系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。
二、产品特点
1、采用了钢结构框架平台设计，整体外观简洁明了；
2、遵循了�？榛纳杓评砟睿莸缣莅沧肮ひ找蠼薪萄笛凳降纳杓�；
3、采用水平移动的方式，使层门与轿门分合移动式的进行安装与调试；
4、适合各种电梯门系统的安装。
三、技术参数
1、电源输入：单相三线 AC220V 50Hz；
2、工作环境：海拔＜1000m；温度-10℃～+40℃；
湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3、框架移动行程：1440mm；
4、框架走廊宽度：60mm；
5、门安装：适合各种电梯门安装。
6、整机重量：≥4000kg；
7、外形尺寸：4780mm×3700mm×3510mm（长×宽×高）。
四、实训项目
1、旁开式层门地坎安装与调整；
2、旁开式门框安装与调整；
3、旁开式层门上坎安装与调整；
4、旁开式层门门扇安装与调整；
5、层门门锁的调整；
6、旁开式门机机构安装与调整；
7、旁开式轿门安装与调整；
8、门刀安装与调整；
9、中分式层门地坎安装与调整；
10、中分式门框安装与调整；
11、中分式层门上坎安装与调整；
12、中分式层门门扇安装与调整；
13、层门门锁的调整；
14、中分式门机机构安装与调整；
15、中分式轿门安装与调整；
16、门刀安装与调整；
17、电梯门机参数的设置与调试；
18、门系统的保养。
五、配置清单
|
序号 |
名称 |
数量 |
单位 |
|
1 |
固定框架 |
1 |
台 |
|
2 |
移动框架 |
1 |
台 |
|
3 |
C导轨 |
3 |
条 |
|
4 |
行程限位座 |
6 |
个 |
|
5 |
定位座 |
4 |
个 |
|
6 |
层门安装支架 |
2 |
个 |
|
7 |
轿门安装支架 |
2 |
个 |
|
8 |
旁开式层门 |
1 |
套 |
|
9 |
旁开式轿门 |
1 |
套 |
|
10 |
中分式层门 |
1 |
套 |
|
11 |
中分式轿门 |
1 |
套 |
|
12 |
旁开式门机 |
1 |
套 |
|
13 |
中分式门机 |
1 |
套 |
|
14 |
层门地坎 |
2 |
条 |
|
15 |
轿门地坎 |
2 |
条 |
|
16 |
旁开式层门上坎 |
1 |
套 |
|
17 |
中分式层门上坎 |
1 |
套 |
|
18 |
旁开式门框 |
1 |
套 |
|
19 |
中分式门框 |
1 |
套 |
|
21 |
安装工具 |
1 |
套 |
|
22 |
说明书 |
1 |
份 |
