一、产品概述

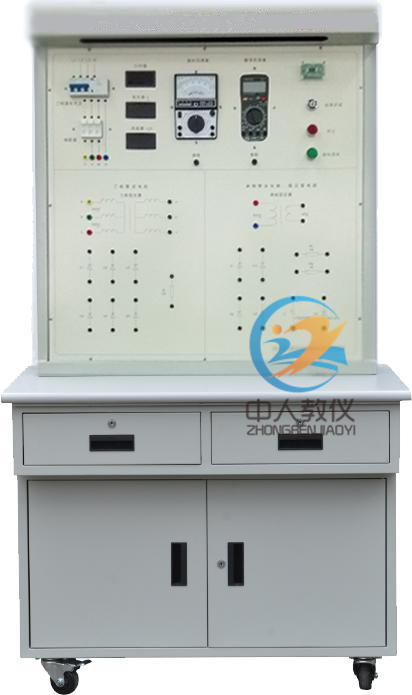

本操作柜装设有整流稳压电路所必须的三相变压器、单相变压器、整流管、电阻器、电容器、稳压管等器件并采用安全接线柱引出端子，同时把电路检修常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建三相整流稳压电路和单相整流稳压电路，并利用指针万用表和数字万用表两种常用表来测验各种电路参数加以验证实训，通过本实训台的训练可以让学生学会各种整流稳压电路的设计装接技能，快速了解三相整流稳压和单相整流稳压电路的工作原理，学会运用两种万用表正确测量整流电路稳压电路参数。本设备非常适合高职、高专、中等职业院�？璧牡绻さ缱�、电气自动化、机电一体化、电梯等相关工科类专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、设备特点
整流电路、稳压电路电气操作实训装置由实训桌和实训台两部份组成。
1、实训桌
实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
2、实训台
实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电�；た�、熔断器、开关电源、数显计时器、智能刷卡启动电路板、三相变压器、单相变压器、整流管、稳压管、交流接触器、数字电压表、数字电流表、指针万用表、数字万用表、照明日光灯、带锁开关、按钮开关、负载电阻和安全接线柱等组成。
本实训台本把整流稳压电路所必须的三相变压器、单相变压器、整流管、电阻器、电容器、稳压管等器件用安全接线柱引出端子，同时把电路检修常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线安全直接地接插设计构建三相整流稳压电路和单相整流稳压电路，并利用指针万用表和数字万用表两种常用表来测验各种电路参数加以验证实训，通过本实训台的训练可以让学生学会各种整流稳压电路的设计装接技能，快速了解三相整流稳压和单相整流稳压电路的工作原理，学会运用两种万用表正确测量整流电路稳压电路参数。各器件采用插拔式安全接线方式，学生可根据电路设计需要无限次的装接连线实训，用万用表规范测量电路实训，起到安全实训又不容易损坏器件的目的。
本实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
三、技术参数
1、电源
输入电源电压
系统总电源电压：三相AC（380±38）V；频率：（50±1）Hz。
开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤1KVA
4、整机重量：≤100kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
操作柜整体尺寸：1000mm*750mm*1650mm
实训桌尺寸：1000mm*750mm*800mm
实训台尺寸：890mm*330mm*850mm
7、安全�；ぃ喊踩瞎冶曜�，具有漏电自动�；すδ埽哂卸搪繁；すδ�
四、实训项目
三相整流稳压电路设计与线路装接实训；
单相整流稳压电路设计与线路装接实训；
用指针万用表正确测量整流稳压电路参数实训；
用数字万用表正确测量整流稳压电路参数实训。
五、设备主要配置
|
序号 |
品 名 |
数量 |
单位 |
|
1. |
1 |
只 |
|
|
2. |
熔断器 |
1 |
只 |
|
3. |
三相变压器 |
1 |
只 |
|
4. |
单相变压器 |
1 |
只 |
|
5. |
变压器 |
1 |
|
|
6. |
稳压二极管 |
1 |
只 |
|
7. |
整流二极管 |
10 |
只 |
|
8. |
数字万用表 |
1 |
个 |
|
9. |
指针万用表 |
1 |
个 |
|
10. |
数显电压表 |
1 |
只 |
|
11. |
数显电流表 |
1 |
只 |
|
12. |
IC读写�？� |
1 |
套 |
|
13. |
继电器控制板 |
1 |
块 |
|
14. |
开关电源 |
1 |
只 |
|
15. |
数显计时器 |
1 |
个 |
|
16. |
带锁开关 |
1 |
个 |
