上海中人专业提供【新品】ZRLYT-38C无机房电梯模型,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察【新品】ZRLYT-38C无机房电梯模型，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题�！拘缕贰縕RLYT-38C无机房电梯模型，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：【新品】ZRLYT-38C无机房电梯模型

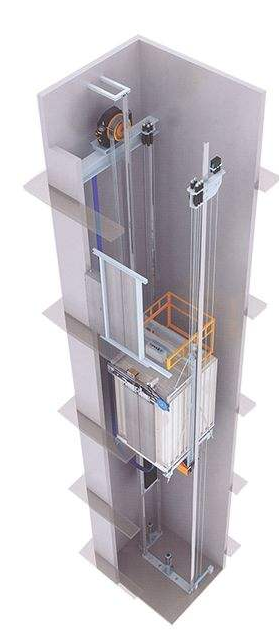

参考图片，以实际为准
无机房电梯是指不需要建筑物提供封闭的专门机房用于安装电梯驱动主机、控制柜、限速器等设备的电梯。
无机房电梯常见的井道布置形式如下：
1)主机上置式：这一方案是采用专门设计制造的扁形盘式主机，使其能安放在井道顶层轿厢和井道壁之间，而把控制柜与顶层层门装成一体。其主要优点是，主机和限速器与有机房电梯受力工况相同以及控制柜调试维修方便；其主要缺点是，电梯额定载重量、额定速度和最大提升高度受主机外形尺寸制约，紧急盘车操作复杂困难。
2)主机下置式：这一方案是将驱动主机安放在底坑内，而把控制柜挂在底坑的轿厢和井道壁之间。其最大优点是，增加电梯额定载重量、额定速度和最大提升高度不受主机外形尺寸限制，紧急盘车操作方便容易；其主要缺点是，由于主机和限速器受力工况与普通电梯不同，因此必须进行改进设计。
3)主机放在轿厢上：这一方案将主机放在轿厢的顶部，控制柜放在轿厢侧面，这种布置方式随行电缆的数量比较多。
4)主机和控制柜放在井道侧壁开孔空间内：这一方案是将主机和控制柜安放在顶层井道侧壁预留开孔之内。其最大优点是，可以增加电梯额定载重量、额定速度和最大提升高度，能够选配普通电梯使用的主机和限速器，而且安装维修和紧急盘车操作也较方便；其主要缺点是，需要适当增加顶层预留开孔井道侧壁的厚度，在井道壁开孔外侧需装设检修门。
无机房电梯模型功能
A. 限速器与安全钳�；は低�
当发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮啮合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹾底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 终端极限开关安全�；は低�
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关切断控制电路，使轿厢停止运行。
D. 门安全触板�；ぷ爸�
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
E. 门机力矩安全�；ぷ爸�
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
F、厅门自动闭合装置
电梯层门的开与关，是通过安装在轿门上的开门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，同时层门与轿门电气连锁触头闭合，电梯控制回路接通，此时电梯才能启动运行。
主要技术参数：
外形尺寸：长*宽*高=约700*700*2100
净重量：135kg 载重量：5kg
变频器：三菱FR-D720S-0.4
输入电压：220V
输入频率：50Hz
额定电流：2.5A
功 率：0.4KW
曳引机速比：1:15 模数：1.5(蜗轮减速器)
曳引电动机型号：YS-5634W
功率：0.18KW 电压：220V
转速：1400 rpm
控制方式：三菱FX3U-64MR PLC控制
调速方式：交流变频调速
结构形式：四层站
电梯平层机构：旋转编码器永磁感应器
基本实训项目
(1)传感器检测
(2)高速计数器
(3)厅门安全控制
(4)变频器的基本使用
(5)轿厢自动开关门控制
(6)电梯终端开关�；�
(7)定时器指令
(8)电梯运行呼叫指示驱动
(9)电梯升降减速控制
(10)数学运算指令
(11)楼层显示
(12)采用光电编码器的定位
