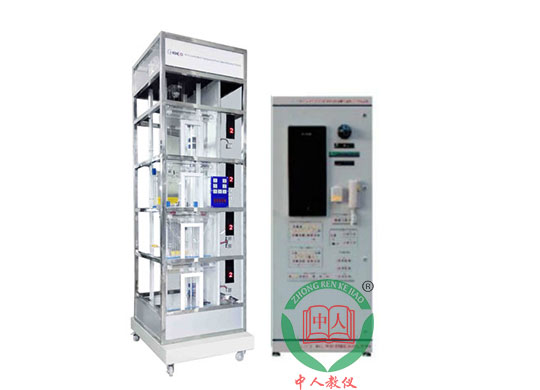

上海中人专业提供ZRDT-WL电梯物联网智能控制实训设备,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDT-WL电梯物联网智能控制实训设备，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDT-WL电梯物联网智能控制实训设备，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDT-WL电梯物联网智能控制实训设备
一、产品简介
电梯物联网智能控制实训设备（以下简称装置）是根据当前真实电梯电气的安装调试和维护保养的需求而开发的一种电梯电气实训考核装置平台。适用于各职业院校、技工类学校的楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
该装置采用电梯一体控制器系统，曳引机组、井道、电气安全�；さ茸爸貌糠植捎谜媸灯骷男问�，学生借助电梯电气图对这两个部分进行接线线连接，通过运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与调试的技能，为真实电梯电气的安装调试、维护保养打下基础。融合了智能电气控制技术、门禁安防技术、物联网技术、无线网络通讯技术、智能传感器检测技术，远程控制技术等多种技术为一体的电梯控制技术实训智能考核装备，具有功能丰富、实训技能点全面的特点，能有效锻炼学生的动手能力和上下位机软硬件通讯调试的能力。
二、产品特点
1.采用了支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；
2.采用了开放式的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；
3.电梯控制系统和智能控制系统采用标准协议通信形式，使调试运行过程更加简单直观；
4.电梯自身控制系统和智能控制分体开放式设计，可以分层次进行实训。
三、技术指标
1.电源输入：三相五线 AC380V 50Hz；
2.安全�；ぃ航拥兀┑纾ǘ鞯缌鳌�30mA），过压，过载，短路；
3.整机功耗：≤0.75KW；
4.整机重量：≤150KG；
5.外形尺寸：1800mm×700mm×2000mm（长×宽×高）。
6. 三相交流380V 50HZ自带不少于5组，220V 5孔插座（带单路开关）自带不少于8组含5V、12V、24V的弱电供电端子处理器：符合OpenGL ES 2.0 标准，不低于4核，二级缓存不低于1MB，主频不低于1400MHz；存储：不低于1G RAM，16G ROM ；
四、配置清单
|
序号 |
类型 |
名称 |
数量 |
备注 |
|
1 |
平台 |
电梯平台4层 |
1 |
标准一体机控制器 |
|
2 |
单元门 |
人脸识别终端 |
1 |
带测量体温功能 |
|
3 |
电磁锁控制器 |
1 |
|
|
|
4 |
IC刷卡控制器 |
1 |
|
|
|
5 |
指纹控制器 |
1 |
|
|
|
6 |
二维码控制器 |
1 |
|
|
|
7 |
电梯侧 |
电梯楼层控制主板 |
1 |
|
|
8 |
电梯楼层信息采集板 |
1 |
|
|
|
9 |
IC刷卡控制器 |
1 |
|
|
|
10 |
指纹控制器 |
1 |
|
|
|
11 |
蓝牙控制器 |
1 |
|
|
|
12 |
二维码控制器 |
1 |
|
|
|
13 |
室内 |
7寸屏 |
1 |
功能说明： |
|
室内机主控板 |
1 |
|
五、实训项目
1、电梯电气照明回路的连接与调试实训；
2、电梯电气安全回路的连接与调试实训；
3、电梯电气控回路的连接与调试实训；
4、一体化控制器操作面板的使用实训
5、电梯曳引机组的连接与调试实训；
6、基本参数设置和异步电机静态调谐实训；
7、检修回路接线实训；
8、电梯相关参数与井道自学习实训；
9、电梯一体化控制器故障码的查询与检修；
10、电梯门禁控制系统安装调试实训；
11、电梯电气控制系统综合安装调试实训；
12、电梯单元门控制系统的调试实训；
13、电梯侧控制系统的调试实训；
14、室内控制器系统的接线与调试实训；
15、软件的操作实训；
