上海中人专业提供ZRDGX-04工厂供配电及配电自动化培训系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDGX-04工厂供配电及配电自动化培训系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDGX-04工厂供配电及配电自动化培训系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDGX-04工厂供配电及配电自动化培训系统

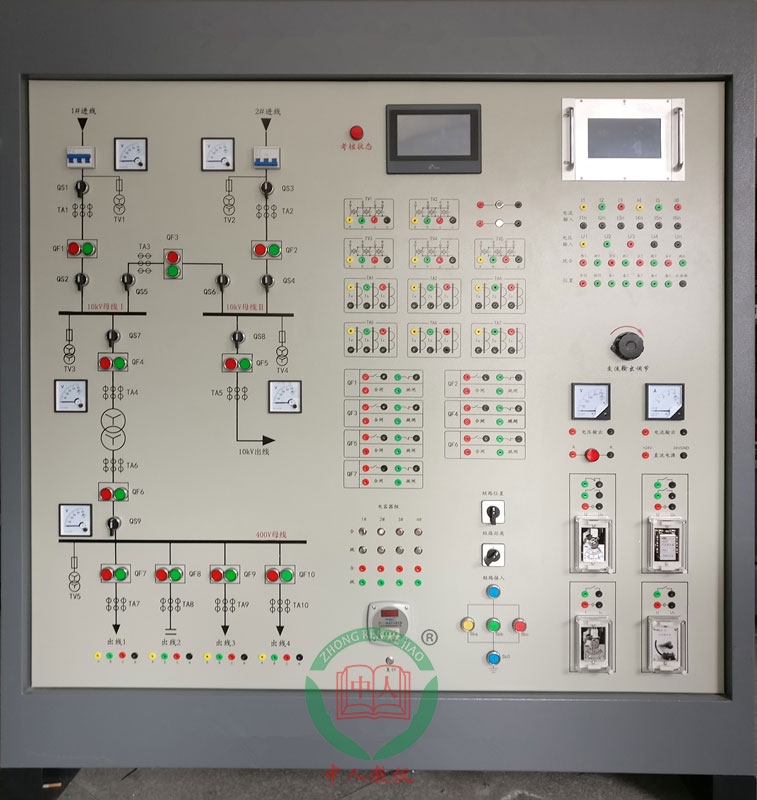

参考图片
一、实验室建设目标
1． 建立与当前电力系统发展现状相适应的工厂供配电及配电自动化实验室，培养具有较高专业技能、能够从事配电网运行、操作与技术管理等工作的高级技术应用型人才。
2． 建成实验、实践、实训一体的综合型实践教学平台，完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实验任务，并提高学生的专业操作技能。
3． 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。
4． 培训和考核从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调试的现场技术工程人员。
5． 为电气工程、电力系统等方向的科学研究提供试验平台。
二、实验室的主要功能
拟建的工厂供配电及配电自动化实验室结合最新的继电保护、供配电和配网自动化技术构建而成。
工厂供配电及配电自动化实验室包含多套实验培训设备，可利用单套设备完成继电�；な笛�、微机�；な笛�、自动装置实验、变电站操作实训等。
三、实验室设备构成
由工厂供电及配电自动化实验配电屏和三相调压器构成。配电屏包括以下核心构成部分：变配所一次接线系统、1台数字式线路�；ぷ爸玫�。
1) 变配所一次接线系统
模拟10kV/380V降压变配所，包括2路10kV进线（其中一路可作为备用电源），1台配变和2路380V出线。
在一次接线系统中安装有短路故障设置单元，用于模拟线路或设备的各种故障情况。
2) 三相调压器
用三相调压器连接到系统模拟无穷大电源。
3)多功能�；ぷ爸�
可以实现线路电流�；ぁ⒈溲蛊鞅；�、电容器�；�、电动机�；�、备自投、无功补偿等多种综合�；すδ堋�
4) 常规继电器组
包括2个电流继电器、1个电压继电器、1个时间继电器、1个中间继电器和1个重合闸继电器。
可利用单相电压电流信号源测试各继电器的动作特性；也可将各继电器进行组合接线，构成用于输电线路或变电站的常规继电�；ぁ�
5) 电压电流信号源
用来产生可调节的单相电压、电流信号，测试常规继电器的动作特性。
四、实验项目
1、倒闸操作实验
1) 变配所一次电气接线图认知实验
2) 供配电所送电和停电操作实验
3) 一路进线供电转两路供电倒闸操作
4) 母线从运行状态转检修的倒闸操作
5) 母线从检修状态转运行的倒闸操作
6) 变压器从运行状态转检修的倒闸操作
7) 变压器从检修状态转运行的倒闸操作
2、常规继电�；な笛�
1）常规电流继电器特性实验
2）常规电压继电器特性实验
3）常规继电器构成的电流速断�；な笛�
4）常规继电器构成的电流电压联锁速断保护实验
5）常规继电器构成的限时电流速断�；な笛�
6）常规继电器构成的定时限过电流速断�；な笛�
7）常规继电器构成的电流速断�；び肴嘁淮沃睾险⒆酆鲜笛�
8）常规继电器构成的电流电压联锁速断�；び肴嘁淮沃睾险⒆酆鲜笛�
9）常规继电器构成的限时电流速断保护与三相一次重合闸综合实验
10）常规继电器构成的定时限过电流速断�；び肴嘁淮沃睾险⒆酆鲜笛�
3、10kV供电线路微机�；な笛�
1）10kV供电线路电流速断保护实验
2）10kV供电线路限时电流速断�；な笛�
3）10kV供电线路过电流�；な笛�
4）10kV供电线路电流速断�；び肴嘁淮沃睾险⒆酆鲜笛�
5）10kV供电线路限时电流速断�；び肴嘁淮沃睾险⒆酆鲜笛�
6）10kV供电线路过电流�；び肴嘁淮沃睾险⒆酆鲜笛�
7）10kV供电线路过负荷实验
4、变压器微机继电�；な笛�
1）模拟变压器轻瓦斯�；な笛�
2）模拟变压器重瓦斯保护实验
3）变压器电流速断�；な笛�
4）变压器过流�；な笛�
5）变压器过负荷�；な笛�
5、工厂自动装置实训
1）备投投入条件测试
2）进线备用电源自动投入实验
3）母联备用电源自动投入实验
4）无功补偿装置的认知
5）手动/自动功率因素补偿
6）线路无功控制
7）VQC电压无功控制
6、高压电动机微机继电�；な笛�
1）变频器的参数整定操作
2）变频器的开环调速
3）三相异步电动机的启动方式
4) 微机电动机保护装置参数整定操作
5）电动机速断�；な笛�
6）电动机低压�；な笛�
7）电动机接地�；�
7、电容器保护实验
1）电容器电流速断�；な笛�
2）电容器过电流�；な笛�
3）电容器过电压保护实验
4）电容器失压�；な笛�
8、具有事故灯光控制的断路器控制回路实验
9、具有防跳功能的断路器控制回路实验
五、培训系统主要设备清单
|
器件名称 |
型号规格 |
数量 |
|
三相调压器 |
9KVA |
1 |
|
单相调压器 |
500W |
1 |
|
电抗器 |
48MH |
若干 |
|
电流互感器 |
定制 |
若干 |
|
电压互感器 |
定制 |
若干 |
|
多功能�；ぷ爸� |
|
1 |
|
变频器 |
|
1 |
|
电动机 |
|
1 |
|
电流继电器 |
DL-36 |
2 |
|
电压继电器 |
DY-31 |
1 |
|
中间继电器 |
DZY-202 |
1 |
|
时间继电器 |
DS-32 |
1 |
|
重合闸继电器 |
JCH-4A |
1 |
|
二次回路�？� |
HRRC |
1 |
|
24V接触器 |
DC24V |
若干 |
|
带灯按键控制板 |
定制 |
8 |
|
按键等其他配件 |
定制 |
若干 |
|
实验屏 |
定制 |
1 |
