产品名称：[ZRDLZ-01B 电力系统综合自动化实验平台]
上海中人专业提供ZRDLZ-01B 电力系统综合自动化实验平台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDLZ-01B 电力系统综合自动化实验平台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDLZ-01B 电力系统综合自动化实验平台，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRDLZ-01B 电力系统综合自动化实验平台
ZRDLZ-01B 电力系统综合自动化实验平台

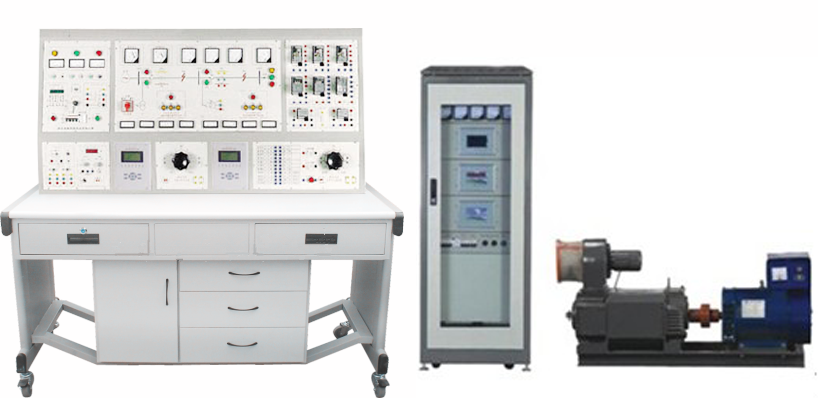

参考图片
一、系统概述
电力系统自动化实验平台”是根据《电力系统自动装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电气设备》、《电力系统继电�；ぁ�、《电力系统分析》等课程实验教学的要求，结合工业现场的实际应用和发展而设计的综合型实验平台。采用控制柜加实验台的结构，将控制部分和输电线路分开。能对发电 厂中常用的自动装置、发电厂监控、电力系统运行、继电�；さ冉萄谌萁胁僮魇笛�。本实验平台适用于电力、电气、自动化类各专业相关课程的教学实验，也可作为学生课程设计、毕业设计、工程训练和教师科研项目的硬件开发平台，还可以作为电力系统技术人员及职教的培训基地。
二、产品特点
1．整个实验系统采用控制柜加实验台的结构，将控制部分和输电线路分开，不仅美观，而且实验操作更接近电力现场。
2．微机准同期装置、微机励磁装置、微机�；ぷ爸镁捎靡壕е形牟说ハ允�，指示灯和按键组合在薄膜面贴，直观、清晰、简洁、操作方便
3．自动装置采用软件调试和校准，调试人员不拆面板即可调试。
4．装置容量为15KVA。
5．装置设有电流型漏电保护，过流�；ぃ衾氡溲蛊鞯榷嘀职踩胧�，学生的人身安全得到了保障，同时采用了高可靠性安全实验导线，避免了学生触电的可能。现场有跳闸�；�，便与处理紧急事故。
三、技术条件
1、输入电源：三相 380V±5%/50Hz
2、工作环境：温度-10℃～＋40℃；相对湿度≤85%；海拔≤4000m
3、装置容量：15kVA
四、实训项目
1．原动机的启动和运转
（1）调速装置操作原理实验
（2）调速装置及原动机控制运转
2．发电机机电特性实验
（1）发电机的空载特性曲线测试
（2）发电机的短路特性曲线测试
（3）发电机外特性及调整特性实验
（4）发电机零功率因数负载特性实验
3．同步发电机励磁控制实验
（1）微机励磁装置基本操作实验
（2）不同α角（控制角）励磁电压波形观测实验
（3）同步发电机起励实验
（4）控制方式及其相互切换实验
（5）逆变灭磁和跳灭磁开关灭磁实验
（6）伏赫限制实验
（7）欠励限制实验
（8）同步发电机强励实验
（9）调差特性实验
（10）过励限制实验
4．准同期并列运行
（1）微机准同期装置基本操作实验
（2）自动准同期条件测试实验
（3）线形整步电压形成（相敏环节）测试
（4）导前时间整定及测量方法
（5）压差、频差和相差闭锁与整定
（6）手动准同期并网实验
（7）半自动准同期并网实验
（8）自动准同期并网实验
5．单机——无穷大系统稳定运行方式实验
（1）单回路稳态对称运行实验
（2）双回路和单回路的稳态对称运行比较实验
（3）单回路稳态非全相运行实验
6．单机带负荷实验
（1）独立系统的特性实验
（2）投、切不同负荷的实验
（3）甩负荷实验
（4）电力系统功率特性（功角）和功率极限（静态稳定性）实验
（5）无调节励磁时，功率特性和功率极限的测定
（6）手动调节励磁时，功率特性和功率极限的测定
（7）微机自并励时，功率特性和功率极限的测定
（8）微机他励时，功率特性和功率极限的测定
（9）单回路、双回路输送功率与功角关系实验
（10）提高电力系统静态稳定性实验
7．电力系统暂态稳定性实验
（1）短路类型对电力系统暂态稳定性的影响实验
（2）故障切除时间对暂态稳定的影响实验
（3）有无强励磁对暂态稳定性影响实验
（4）线路重合闸及其对系统暂态稳定性影响的实验
（5）同步发电机异步运行和再同步实验
（6）提高电力系统暂态稳定性的措施
原文网址：
http://m.51b6.cn/proshow.asp?ID=373
尊敬的用户：
如果您对我们的ZRDLZ-01B 电力系统综合自动化实验平台比较满意，想要建设与ZRDLZ-01B 电力系统综合自动化实验平台相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRDLZ-01B 电力系统综合自动化实验平台。
售后：我们承诺在质保期内，若ZRDLZ-01B 电力系统综合自动化实验平台出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRDLZ-01B 电力系统综合自动化实验平台故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRDLZ-01B 电力系统综合自动化实验平台零部件仅收成本费的。
