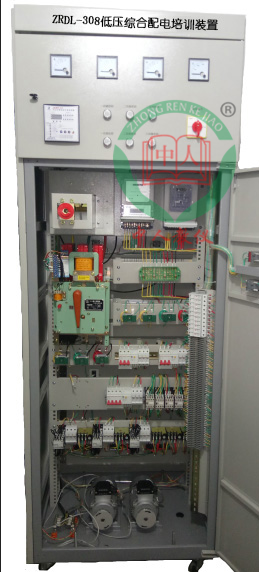

上海中人专业提供ZRDL-308低压综合配电培训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDL-308低压综合配电培训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDL-308低压综合配电培训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDL-308低压综合配电培训装置
一、概述：
ZRDL-308低压排故培训装置是我司根据国家劳动和社会保障部颁布的《农网配电营业工国家职业标准》、《电业安全工作规程》中相关技术要求，以劳动和社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”中相关条款为设计依据，应用当前先进的电子网络技术，采用全新的设计理念而开发的集培训学习、理论验证、实操能力、考核鉴定于一体的多功能实训设备，装置具有模拟现场功能强，故障设置方便快捷，柜体结构简洁美观，运行可靠性高等特点。能满足电工考核鉴定中的电力拖动控制、单相照明电路和无功补偿的实训项目需要，也可应用于基层供电所和配电抢修中心工作人员技术训练与考核。该装置适用于各劳动职业技能鉴定部门、供电系统基层单位，电力培训部门、大中专、技校、职校的电工、电拖专业教学与实训。
遵循的技术规程：
1）、《剩余电流动作保护装置的安装和运行》（GB13955-2005）
2）、《低压配电装置及线路设计规范》
3）、《国家电网公司电力安全工作规程(2009版)》
4）、《剩余电流动作�；て鞯囊话阋蟆罚℅B 6829－1995）
5）、《农村低压电力技术规程（DL/T 499—2001）》
6）、GB/Z 6829-2008《剩余电流动作保护电器的一般要求》
二、主要技术参数和技术指标
1）、输入电源：三相四线380V±10%50Hz
2）、工作环境：温度－10℃～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3）、外形尺寸：800×600×2160(单位：mm)；1000×600×2160(mm)
4）、装置容量：＜2kVA
5）、柜体颜色：外框索尼灰，门板和安装板白色
6）、重量：大约300Kg。
三、装置主要功能
1）、机柜采用标准GGD柜型。
2）、符合国家电网安全规程要求，符合相关国家规程。
3）、正面按照�？榛蚧治缒懿饬康ピ�、电能计量单元、无功补偿自动控制单元、三相动力回路电动机星型启动三角型运行单元、单相计量与照明单元等。
4）、背面按照模块化设计，各个功能单元独立形成�？�。设置有无功补偿电容自动控制�？�、单相照明控制�？�、三相动力电动机正反转控制模块、三相动力电动机星型启动三角型运行控制�？�、居民用户照明模块、电能测量�？榈�，可根据用户需求增减其他�？椤�
5）、采用插件式挂接模式，各�？榭梢匀我庋≡窆医游恢谩�
6）、在柜体正面进行低压配电接线原理故障设置与检查分析、排除。在柜体背面进行低压照明及动力设备安装接线、配线工艺等实训。
7）、具有计时以及语音提示功能。
8）、采用以太网通讯技术PC软件智能控制，可以多台设备组网联控。既通过软件可以设置八十多（处）种故障，也能手动任意设置故障点位置；
9）、可以考查学员的识图能力和进行故障查找、处理及正确使用工器具、常用表计的能力。
10）、可选择PC软件全程操控，具有考生信息编辑、打印功能，方便教学实训。
11）、可选择PC软件集成多种理论教学内容，可以设计生成输出多种理论试卷和实训操作试题。
12）、装置故障模拟新增接触器线包故障模拟；可实现交流接触器内部断线故障模拟功能；
四、人身、设备的安全防护措施
1）、设备模拟三相四线中性点直接接地的低压电网供电系统，采用TN-C的保护方式，即系统内部采用接零�；�，且中性线和�；は吆弦坏姆绞剑浜下┑绫；て鳎↖Δn≤30mA，时间≤0.1S）仿真实现安全�；ぁ�
2）、当误操作造成短路时，有相应安全�；ぷ爸�。
3）、设备装有电压型漏电�；ぐ澹乐够谴纾ㄊ笨碳觳饣呛土阆咧涞牡缪�，大于5V将切断电源并报警）。
4）、装有电流型过载�；ぐ澹�8A�；�，可根据需要调节保护值）。
5）、装有报警切断电源锁定电路，确保操作者的人身安全及设备的安全。
6）、装有电动机缺相过载保护器，�；さ缍槐簧栈�。
7）、采用隔离变压器、软启停，确保人身安全。
