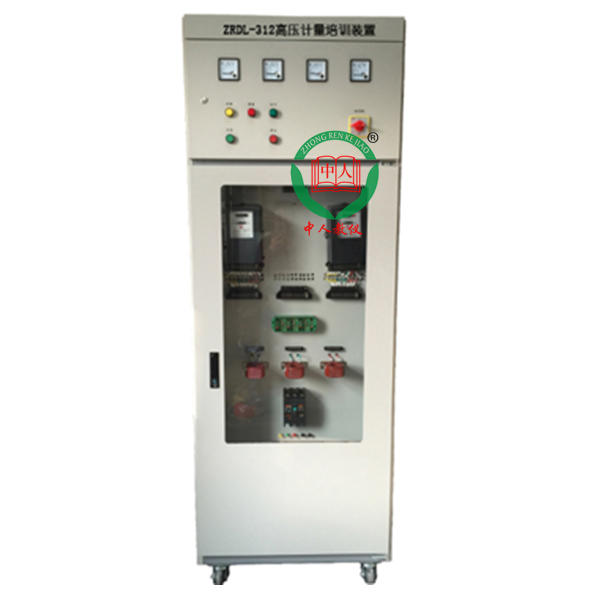

上海中人专业提供 ZRDL-312高压计量培训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察 ZRDL-312高压计量培训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。 ZRDL-312高压计量培训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词： ZRDL-312高压计量培训装置
一、概述
ZRDL-312高压计量培训装置可以仿真100V/57.7V电压等级计量方式，用来培训装表接电。高压计量培训设备可用于练习接二次线，更重要的是学习安全措施、施工步骤、工作流程等，同时还对其它高供低计计量方式装表接电起到学习作用，如箱式变电站计量、企业配电箱计量等。
二、技术参数和技术指标
1）电压：0～100V连续可调 可以模拟0~10kV高压；
2）电流：0～5A连续可调；
3）频率：60Hz，可调；
4）相位：0～359°；调节细度1°；
5）供电电源：单相220V±10%，50Hz；
6）电流表、电压表0.5级；
7）尺寸：800×660×2200（长×深×高）
8）重量：大约200Kg；
三、适用范围
1）三相三线高压电能表（适用于电子式或机械式有功、无功电能表和电子式电能表、电子式多功能表、智能电表）的装表接电及各种负荷和功率因数下的模拟运行。
2）探究和学习不同类型、规格的高压三相三线有功电能表、无功电能表的结构组成、工作原理、性能特点、安装、运行及维护要求。
3）模拟三相三线有／无功电能表、智能电表的正常与典型异常运行。
4） 配接三相三线有／无功电能表、智能电表，观察运行现象，分析正确与错误，并排查处理。
5）用电检查、抄表收费核算、装表接电、电能表修理及相应管理岗位上的人员的技能培训与考核。
6）用电检查、抄表收费核算、装表接电、电能表修理及相应管理岗位上的人员的装表接电培训与考核。
7）用电检查、抄表收费核算、装表接电、电能表修理及相应管理岗位上的人员的接线工艺培训与考核。
8）用电检查、抄表收费核算、装表接电、电能表修理人员的导线选择、互感器选择及表计选择的培训与考核。
四、设备组成
1）虚负荷程控电源
2）控制转换部分
3）测试端子
4）电能表联合接线盒
5）接线测量检查装置
6）CT、PT
7）高压熔断器
8）电压和电流指示表
9）本地虚拟负荷操作
五、主要功能
1）采用虚负荷电子程控源与控制继电器及开关、监视仪表、互感器等组合形成一套高度模拟真实用电现场的高压计量柜训装置。
2）虚负荷电源能很好的模拟阻性、容性和感性负荷下三相三线表的计量运行情况。并且提供优质高精度供电，减少其他干扰，此外使用虚负荷电源很好地解决了安全和耗电问题，即有效的保证了培训的准确性，同时保证了操作的安全性和损耗。
3）高压计量柜采用标准GGD柜，可选择挂接三相三线有功表和无功表以及智能电表。
4）高压计量培训装置的电压、电流、功率因数、相位、频率均能实现连续可调。
5）有漏电及操作人员触电时，设备可迅速报警并切断操作面供电，以确保操作人员的安全。
6）设备设有专门的过载�；けňδ�，当负载过大时，设备会有安全报警提示。
7）通过设备可学习三相三相电能表的结构组成、工作原理、性能特点、安装、运行及维护等目的。
8）通过高压计量柜配接各类三相三线有功及无功电能表，可以观察运行现象，分析正确与错误，并排查与处理等目的。
9）教师可以在计算机上看到学员接线是否正确。减轻老师的查线工作量；提高工作效率；提高单位时间内培训的人次。
10）进行高压计量装置的反窃电技术练习、培训和比赛。
11）可进行高压计量导线、电流互感器和电能表选择的技术练习、培训和比赛。
12）可以通过计算机设置高压计量柜的各种典型错误，培训学员查线能力。
13）采用全新的RS485通讯方式实现多机联调，一台计算机可通过RS485总线通讯方式控制多台高压计量柜，节约资源，提高了工作效率。
14）设备可进行高压计量导线、电流互感器和电能表选择的技术练习、培训和比赛。
15）设备选配有小键盘，不用电脑时候，可以在小键盘内进行快速简洁的操作，便于学员自我培训节省时间。
