上海中人专业提供ZRDLS-02A电力系统微机线路�；な笛樽爸�,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDLS-02A电力系统微机线路保护实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDLS-02A电力系统微机线路�；な笛樽爸茫侵腥斯镜钠分市б姹Ｕ辖萄Р�。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDLS-02A电力系统微机线路保护实验装置

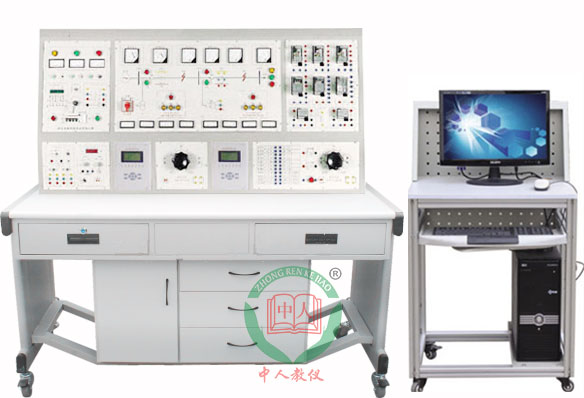

参考图片
电力系统微机线路�；な笛樽爸檬歉荨兜缌ο低臣痰绫；ぁ贰ⅰ兜缌こ獭�、《电力自动化》、《电力系统微机�；ぁ返瓤纬痰慕萄б螅⒔岷仙导视τ煤头⒄苟蟹⒌奈⒒呗繁；な笛樽爸谩Ｑü檬笛�，可熟悉和掌握电力系统中常规电磁式继电器保护和微机�；さ脑�，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台，而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。
一、实验项目
1.电磁型继电器特性与�；�
(1)电磁型电流继电器和电压继电器实验
(2)电磁型时间继电器实验
(3)电磁型中间继电器实验
(4) JX-21A/T信号继电器实验
(5) 6～10KV线路过电流保护实验
(6)电流速断�；�
(7)两段式过电流�；�
(8)电流闭锁电压速断保护
(9)发电机过电压�；�
2.系统实验
(1)模拟系统正常﹑最大﹑最小运行方式实验
(2)模拟系统短路实验
(3)保护装置静态试验
(4)微机�；ぷ爸没竟δ苁匝�
(5)微机定时限过电流保护
(6)微机无时限电流速断�；�
(7)微机带时限电流速断�；�
(8)阶段式电流�；�
(9)运行方式对保护灵敏度的影响及灵敏度校验
(10)电流电压连锁�；�
(11)反时限保护实验
(12)阶段式过电流�；び胱远睾险⑶凹铀�
(13)阶段式过电流�；び胱远睾险⒑蠹铀�
(14)其它线路�；ば问窖芯�
功率方向过电流�；な笛�
零序电流保护实验
过负荷�；な笛�
低压减载实验
3.设计性实验
———根据实验题目自行设计﹑自拟步骤自行接线，完成实验
(1)电流电压连锁速断保护与过电流�；な笛�
(2)电流电压连锁速断﹑过电流综合�；び胱远睾险⑹笛�
(3)反时限电流保护与过电流�；な笛�
(4)反时限﹑过电流综合保护与自动重合闸实验
(5)电流电压连锁�；び胱远睾险⑶凹铀偈笛�
(6)电流电压连锁�；び胱远睾险⒑蠹铀偈笛�
(7)反时限过电流与自动重合闸前加速�；�
(8)反时限过电流与自动重合闸后加速保护
4. SCADA实验
(1)遥测、�？亍⒁Ｐ攀笛�
二、设备的安全保护体系
1.三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与�；�。
2.控制屏电源由接触器通过起、停按钮进行控制。
3.屏上装有电压型漏电�；ぷ爸煤鸵惶椎缌餍吐┑绫；ぷ爸�，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。
4.三相调压器原、副边设有过流�；ぜ际酰嗉�、线间过电流或直接短路均能自动�；ぁ�
5.设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
三、配置清单
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
实训屏 |
ZRDL-04-01 |
套 |
1 |
|
|
2 |
实训桌 |
1600*750*750 |
套 |
1 |
|
|
3 |
豪华电脑桌 |
600*600*1200 |
套 |
1 |
|
|
4 |
微机线路�；ぷ爸� |
RE-800 |
台 |
2 |
|
|
5 |
电流继电器 |
DL-24C |
只 |
1 |
|
|
6 |
电压继电器 |
DY-28C |
只 |
1 |
|
|
7 |
时间继电器 |
DS-27 |
只 |
2 |
|
|
8 |
中间继电器 |
DZ-32B |
只 |
2 |
|
|
9 |
信号继电器 |
X-21A/T |
只 |
2 |
|
|
10 |
实验导线 |
安全型 |
条 |
若干 |
|
|
11 |
负载电阻 |
25W 3欧姆 |
只 |
6 |
|
|
12 |
交流接触器 |
CJX09-10 220V |
只 |
10 |
|
|
13 |
中间继电器 |
DC24V |
只 |
20 |
|
|
14 |
电流互感器 |
定制 |
只 |
若干 |
|
|
15 |
电压互感器 |
定制 |
只 |
若干 |
|
