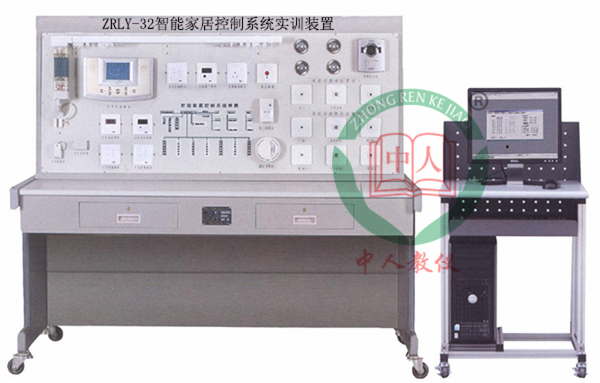

产品名称：[ZRLY-32智能家居控制系统实训装置]
上海中人专业提供ZRLY-32智能家居控制系统实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRLY-32智能家居控制系统实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRLY-32智能家居控制系统实训装置，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRLY-32智能家居控制系统实训装置
ZRLY-32智能家居控制系统实训装置
一、系统概述
该系统提供了一个智能家居控制和管理平台，学生可以在实验设备上自己动手实现系统的布线、设备安装、系统调试等功能。系统的组成部件多为模块化设计，因而学生可根据系统的功能接口�？樽灾鞯毓菇揖酉低车目刂苹芈�。

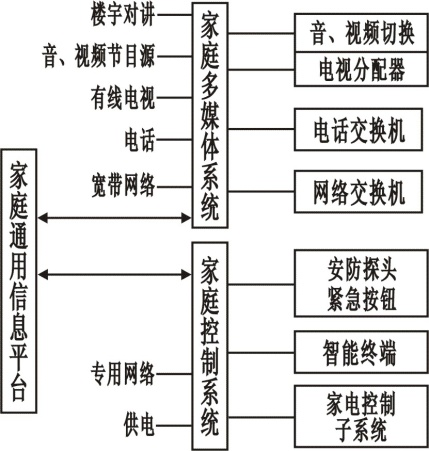

二、结构框图
三、系统特点
1.实训系统构建方便灵活
2.部件�？榛杓疲裳由斐霾煌目刂苹芈�
四、技术参数
1.实训台工作电源：AC220V±10% 50Hz
2.工作环境：环境温度-20℃～+45℃ 相对湿度＜85%
3.外形尺寸：1668mm×805mm×1484mm
4.安全�；ぃ壕哂新┑缱远；ぷ爸�
五、实训项目
(一)基本实训单元
1.�？榈牧刂剖笛�
2.布防和撤防联动控制实训
3.报警与灯光联动实训
4.灯光场景控制实训
5.无线�？丶业缡笛�
6.操作键盘控制家电实训
7.家电定时控制实训
(二)扩展实训单元
1.电话布、撤防实训
2.电话控制家电实训
3.电话远程报警实训
4.远程监控实训
六、基本配置
1.控制屏（铁质双层亚光密纹喷塑结构）
交流电源：单相220V 50Hz，带有过流保护装置。
2.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，分别用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
3.系统控制主板
技术参数：
报警输入：8路S1～S8，EOL(平衡电阻4.7kΩ)，线路电阻＜30Ω；
状态指示：15个(探头/防区指示灯LED1--LED8、ApBus、ApNet、Setup、Security、LOW、Power、TEL)；
报警输出：2路(继电器，3A，120VAC/3A，24VDC)，正�？�；
防拆输入：1路(SW3)，正常闭；
ApBus接口：2路(ApBus(BK)：有备用电；ApBus：没有备用电)
直流输出：2路(12V(BK)：有备用电；12V没有备用电)
ApNET接口：1个(ApNET)；
键盘接口：4个(Panel1、Panel2、Panel3、Panel4)；
电话接口：1路进(Line In)，1路接电话(Telephone)；
扩展板口：2个；(EXTEND PORT1/PORT2)
工作电压范围：直流9.5～15V（13V最佳）
正常工作电流：≤200mA(中心)
4.系统控制键盘
系统控制键盘内部集成了家庭安全控制和报警、电话接口、小区专用网络（ApNnet）接口、操作键盘及语音�？榈�。
技术参数：
灯光电器遥控
在家/离家设定
监视范围：8防区
预设报警电话号码：6组（24位/组）
预设报警寻呼号码：6组（24位/组）
内置麦克风（用于对讲、留言及监听）
易用紧急按钮：3 个（警讯/火灾/求救）
警报信号：语音
工作电压：DC12V
通过系统控制键盘可以实现安防管理、信息资讯、家电控制、定时控制和设置系统参数。
5.灯光控制�？�
灯光控制�？槭怯階pBus总线兼容使用的五键调光�？�，可以接两组灯具，一组可以调光，另一组为不可调光，用户可给每组灯赋予一个恰当的名称。其上面有五个可编程的轻触式按钮，即指用户可定义每一个按钮的操作功能。它能与ApBus兼容产品构成双联，三联等多联控制功能。
通过对灯光控制�？榻猩瓒�，可完成被控灯的开启/关闭、调亮/调暗、定时开/定时关、渐亮/渐暗、定时渐亮/定时渐暗、本地控制、无线�？仄骺刂�、多联控制。
技术参数：
额定功率输出（开关）：300W（1路）
额定功率输出（调光）：300W（1路）
电子调光级数：256级
输入电压：220V/50Hz
ApBus 接口：12VDC/24VDC/40mA
6.电源插座�？�
电源插座模块是ApBus总线兼容使用的智能二孔/三孔插座�？�。它本身具有普通的插座功能，通过编程赋予它一个名称后，可通过键盘、无线�？仄鞑僮骼纯刂扑慕油ê投峡５缈啬？榈拿姘迳系氖侄匕磁ゾ哂斜镜厥侄刂乒δ堋�
通过对电源插座�？榻猩瓒�，可完成对被控负载的接通/短开、锁定/解锁（本地开关）、多联控制、本地控制、无线�？氐裙δ�。
技术参数：
额定输出电流：10A
额定工作电压：220V/50Hz
电流通断能力：10A（阻性负载）
ApBus 接口：12VDC/24VDC/20mA
外观：二孔/三孔插座（2路）
7.空调控制�？�
ApBus总线红外�？啬？�，可以通过红外学习器，接受空调、影音设备的红外控制指令，它有别于一般遥控器的地方，是它能配合ApBus智能家居控制系统，实现对红外�？丶矣玫缙鞯脑冻炭刂�，而且易于安装。
红外�？啬？楸趁嬗蠥pBus输入接口、空调状态输入接口(两个两位接线端子)和一个空调状态输入选择接口的两位单排插座，其中空调状态输入接口接空调状态反馈信号(无极性开关信号)。空调状态输入选择接口(无极性开关信号)是空调状态反馈信号的控制开关，空调状态输入选择接口短路时，空调状态反馈信号对本机有效；空调状态输入选择接口断路时，空调状态反馈信号对本机无效。
技术参数：
APBUS输入电压：12V
第一路开关状态反馈允许：１个
静态工作电流：55mA
工作环境温度：-10℃～+70℃
存储环境温度：-20℃～+80℃
最大遥控距离：＞8米
红外线波长：950nm
红外线入射角度：30℃
红外控制回路：3路(IR102 ：仅1路)
8.窗帘控制�？�
窗帘控制�？槭茿pBus总线兼容使用的模块。它本身具有控制电动窗帘的打开与闭合的功能，而且通过手动按键可随意调节窗帘的闭合尺度；通过系统编程后，还可通过与ApBus兼容的遥控器发送指令对窗帘进行无线�？亍�
技术参数：
额定电压：220VAC
总额定输出功率：600W
ApBus接口：12VDC/24VDC/40mA
9.电脑接口�？�
电脑接口�？槭茿pBus总线及计算机串口通讯的连接器。通过它，ApBus总线可与计算机作双向的通讯。系统编程软件，可以通过电脑接口�？槎韵低成系哪？樽鞑问瓒�、操作编程，更改各样家电控制模式及安防配置。
功能说明：
(1)接到电脑作ApBus系统编程及家居控制使用
(2)通过软件把电脑传输过来的信号发送到APBUS系统上，同时也把ApBus传输过来的信号发送到电脑上
(3)LED状态指示说明
绿色灯亮：正常工作
闪绿色灯：发送数据包到ApBus或者接收ApBus数据包成功
闪红色灯：表示发送数据包或者接收数据包受到冲撞或者失败
技术参数：
ApBus接口：12VDC/24VDC/32mA
工作环境温度：-10℃～+70℃
存储环境温度：-20℃～+80℃
ApBus通讯速率：10kbit/s
PC 串口设定：9600 Baud Rate，8bit
10.无线接收�？�
无线接收模块是与ApBus总线兼容使用的无线控制接收�？椋褂昧顺獠罱邮辗绞郊癝AW谐振电路，具有抗干扰强及稳定良好特性。通过设定记录ApBus专用或兼容的�？仄鞯牡刂仿牒�，则ApBus专用或兼容的遥控器可通过RC101无线接收�？槔炊越拥紸pBus系统，进行设备或灯光控制。它具有四路ID转换功能，每路接收八个无线遥控器，最多可以接收到32个ApBus专用或兼容的遥控器的控制。
技术参数：
面板按键：1个
ApBus 接口：12VDC/25mA或24VDC/25mA
接收频率：315MHz或433.92MHz
接收灵敏：-95mWdB
接收方式：超外差式接收
编码制式：24 Bit Address + 16 Bit Code
安装：入墙式安装
11.简易遥控器
ApBus简易遥控器可用于控制家中大部份或所有影音器材，按键具有夜视功能，它有别于一般�？仄鞯牡胤�，在于它还可以�？丶抑械牡乒饧暗缙�，无需接线。
12.彩色门口机
彩色门口机不属于ApBus总线上的设备，它直接和系统显示设备控制键盘相连，双向语音通道，CCD摄像头具有夜晚红外补偿功能，工作电源为DC12V，面板安装。
