上海中人专业提供ZR-HZ火灾自动报警及消防广播电话联动系统实训组合单元,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-HZ火灾自动报警及消防广播电话联动系统实训组合单元，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-HZ火灾自动报警及消防广播电话联动系统实训组合单元，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZR-HZ火灾自动报警及消防广播电话联动系统实训组合单元ZR-HZ火灾自动报警及消防广播电话联动系统实训组合单元
一、 系统概述
本系统通过目前主流消防系统中常用的各种火灾探测器（感温型和感烟型）的参数变化来进行火灾报警，并实现相关的联动控制。系统采用总线结构，采用带联动功能的火灾报警控制器，配套消防电话系统及消防广播系统，可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实践项目。

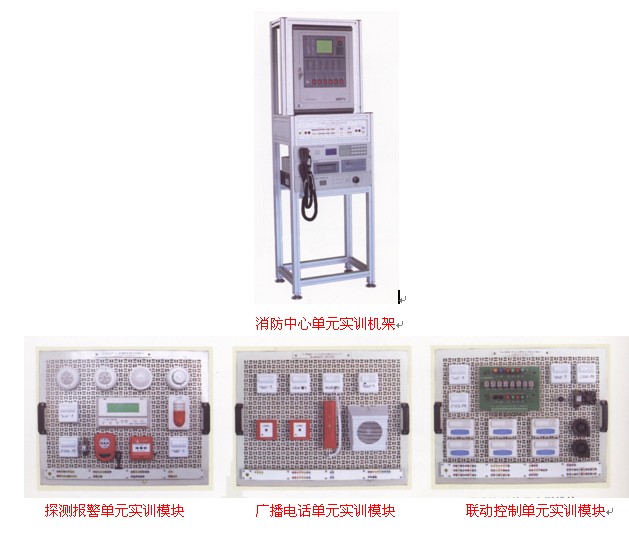

二、 包含主要模块
1) 主机控制�？�
2) 探测报警�？�
3) 广播电话�？�
4) 消防中心实训单元
三、 配置关系
可以做的实训项目
|
实训项目一：系统主机编程设计设置操作 实训项目二：前端元器件地址编码设置 实训项目三：系统的管理操作 实训项目四：系统的数据查询打印操作 实训项目五：设备启停操作 实训项目六：单点操作 实训项目七：联动编程 |
|
配置清单
|
序号 |
设备名称 |
设备型号 |
单位 |
数量 |
|
1 |
火灾报警控制器 |
GST-200 |
台 |
1 |
|
2 |
点型感烟火灾探测器 |
G3 |
只 |
1 |
|
3 |
点型感温火灾探测器 |
G3N |
只 |
1 |
|
4 |
探测器通用底座 |
DZ-02 |
只 |
2 |
|
5 |
手动报警按钮 |
GST-9122 |
只 |
1 |
|
6 |
消火栓报价按钮 |
|
只 |
1 |
|
7 |
声光报警器 |
|
只 |
1 |
|
8 |
隔离�？� |
|
只 |
1 |
|
9 |
单输入�？� |
|
只 |
1 |
|
10 |
单输入输出�？� |
|
只 |
1 |
|
11 |
电子编码器 |
|
只 |
1 |
|
12 |
火灾显示盘 |
ZF-101 |
台 |
1 |
|
13 |
消防电话主机 |
|
|
1 |
|
14 |
CD录放机 |
|
|
1 |
|
15 |
广播功率放大器 |
|
|
1 |
|
16 |
消防电话�？� |
|
|
1 |
|
17 |
音响 |
|
|
1 |
|
18 |
消防电话模块 |
|
|
2 |
|
19 |
消防电话 |
|
|
2 |
|
20 |
消防广播�？� |
|
|
1 |
ZR-KS可视对讲及室内安防系统实训组合单元 28000
1) 住户模块
2) 大楼�？�
3) 小区�？�
1、主体功能要求
结合当前对讲门禁及室内安防系统的根本技术要点，采用市场主流对讲门禁及室内安防全套设备，根据实训内容的灵活配置，实现住户、大楼及小区各不同区域中的各类对讲门禁及室内安防器件的联系，系统稳定可靠，结构合理清晰，可为示教及实训创造更多有利条件。
本系统要求由1个住户�？椤�1个大楼�？椤�1个小区�？樽槌�
2、配置要求
(1) 住户模块
|
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
|
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
|
3 |
门前铃 |
放置于住户入口，呼叫，可视，对讲 |
1 |
个 |
|
4 |
室内分机 |
免提型，免扰设置，手动监视或自动显示住户门口或大楼门口来访者图像，接收室外主机、小区门口机和管理中心机呼叫、对讲和开锁，5防区安防（布/撤），报警，呼叫管理中心且信息互联 |
1 |
台 |
|
5 |
电控锁 |
JG-5A |
1 |
个 |
|
6 |
门磁开关 |
SD-8523_SELCO |
1 |
对 |
|
7 |
被动红外空间探测器 |
DS940T-CHI_BOSCH |
1 |
个 |
|
8 |
烟感探测器 |
LH-94II |
1 |
个 |
|
9 |
燃气探测器 |
LH-88II |
1 |
个 |
|
10 |
紧急求助按钮 |
H0-01B |
1 |
个 |
|
11 |
警铃 |
JL3-24V_10*10*0.53（cm) |
1 |
个 |
|
12 |
安全插拔线 |
200mm,600mm,1000mm |
1 |
批 |
(2) 大楼�？�
|
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
|
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
|
3 |
室外主机 |
放置于大楼入口，呼叫住户，对讲，夜光红外补偿，密码开锁，锁控时间设置，键盘夜视灯，ID/ IC卡开门、巡更，胁迫开门，锁控时间设置，防拆 |
1 |
台 |
|
4 |
层间分配器 |
分配一个大楼里的住户，2分支，可连接2个住户 |
1 |
个 |
|
5 |
联网器 |
GST-DJ6327B |
1 |
个 |
|
6 |
电磁锁控制器 |
YL-LY01 |
1 |
个 |
|
7 |
开门按钮 |
朗能 |
1 |
个 |
|
8 |
电磁锁 |
60kg |
1 |
个 |
|
9 |
防拆模拟（开关） |
NO |
1 |
个 |
|
10 |
安全插拔线 |
20mm,60mm,100mm |
1 |
批 |
|
11 |
ID卡 |
ID |
4 |
张 |
|
12 |
安全插拔线 |
20mm,60mm,100mm |
1 |
批 |
(3) 小区模块
|
序号 |
名称 |
功能特性 规格 参数 牌子 |
数量 |
单位 |
|
1 |
标准网孔板 |
750mm×600mm×35mm |
1 |
块 |
|
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
块 |
|
3 |
小区门口机 |
放置于小区入口，呼叫住户，对讲，夜光红外补偿，密码开锁，锁控时间设置，键盘夜视灯，胁迫开门，防拆 |
1 |
台 |
|
4 |
联网器 |
通过CAN总线连成小区区域/中心网络 |
1 |
个 |
|
5 |
管理中心机 |
与小区门口机、室外主机和室内分机对讲，进行小区门口机和室外主机开锁，自动/手动监视小区门口机和室外主机图像，接收小区门口机、室外主机和室内分机的报警信息并存储，声光提示，开门和巡更等信息存储和查询，密码管理 |
1 |
台 |
|
6 |
电磁锁控制器 |
YL-LY01 |
1 |
个 |
|
7 |
开门按钮 |
朗能 |
1 |
个 |
|
8 |
电磁锁 |
60kg |
1 |
个 |
|
9 |
防拆模拟（开关） |
NO |
1 |
个 |
|
10 |
通讯转换�？� |
K7110 |
1 |
个 |
|
11 |
对讲门禁及室内安防系统管理软件 |
GST-DJ6000 |
1 |
套 |
|
12 |
安全插拔线 |
200mm,600mm,1000mm |
1 |
批 |
3、实训项目要求
(1) 各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统
(2) 室内安防系统布/撤防的设计、接线、调试和演习
(3) 住户系统的设计、接线、调试和演习
(4) 住户与大楼系统的设计、接线、调试和演习
(5) 住户、大楼与小区系统的设计、接线、调试和演习
对讲门禁及室内安防系统管理软件的操作及管理
