上海中人专业提供ZRLY-YK楼宇工程一卡通系统实训平台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRLY-YK楼宇工程一卡通系统实训平台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRLY-YK楼宇工程一卡通系统实训平台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRLY-YK楼宇工程一卡通系统实训平台

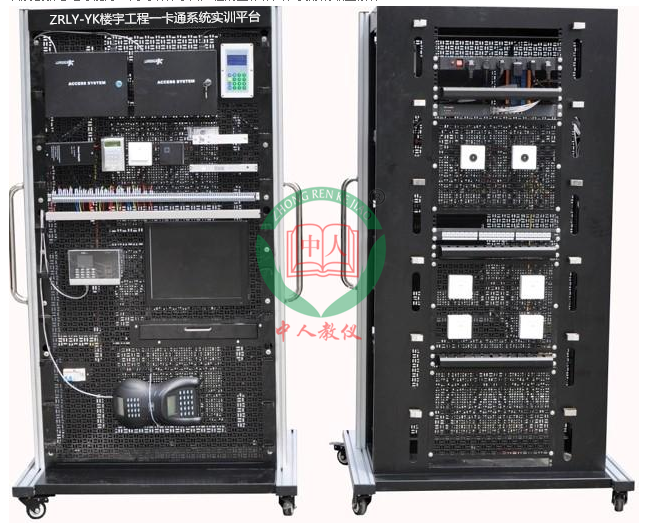

ZRLY-YK楼宇工程一卡通系统实训平台
1、设备概述
楼宇工程一卡通系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1) 电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2) 安全�；ぃ航拥�，漏电（动作电流≤30mA），过压，过载，短路；
(3) 整机功耗：≤300W；
(4)外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
1) 系统的安装、布线、接线、编程、调试、运行、维护及维修；
2) 线路故障的设置、检测及排除；
3) 不同类型的防区并对其参数进行设置实训；
4) 不同的布撤防类型并对其参数进行设置实训；
5) 认识和熟悉各种IC卡门禁管理系统器材、配置和功能；
6) 系统设备的连接和调试：组成单门控制系统、双门控制系统、单门进出刷卡控制系统、单双门组合或单双门联动控制系统；
7) IC卡门禁管理系统的软件安装、读卡器测试、控制器地址设置等；
8) 运行管理软件修改系统设置、控制器设置和用户设置等；
9) 不同功能性质IC卡（用户卡、特权卡、管理母卡）的认识、发行和管理；
10) 系统管理软件联动、布防、地图和查询记录的操作、运行；
11) IC卡门禁管理系统的设置、调试、操作和演习；
12) 考勤机的接线、操作和管理；
13) 消费机的接线、操作和管理；
14) 智能一卡通管理软件的操作；
15) 卡片发行的操作和管理；
16) 智能一卡通系统集成的连接、调试和管理。
17) 桥架及其支架的安装和布线；
18) 信息插座和机架设备的安装；
19) 水晶头及跳线的制作和测试；
20) RJ45�？楹团湎呒艿难瓜吆筒馐�；
21) RJ45跳线的连接及链路的测试。
4、主要配置
|
序号 |
器材名称 |
数量 |
单位 |
备注 |
|
1 |
立式实训平台 |
1 |
台 |
|
|
2 |
网孔板安装�？� |
8 |
块 |
|
|
3 |
网孔板用膨胀固定件 |
100 |
个 |
|
|
4 |
线缆管理架 |
12 |
个 |
|
|
5 |
电源管理模块 |
1 |
台 |
|
|
6 |
嵌入式编程主机与显示器�？� |
1 |
套 |
|
|
7 |
单门联网门禁控制器 |
1 |
台 |
|
|
8 |
双门联网门禁控制器 |
1 |
台 |
|
|
9 |
通讯转换器 |
1 |
个 |
|
|
10 |
发卡器 |
1 |
个 |
|
|
11 |
读卡器 |
1 |
个 |
|
|
12 |
带键盘及液晶显示屏读卡器 |
1 |
个 |
|
|
13 |
考勤机 |
1 |
台 |
|
|
14 |
消费机 |
1 |
台 |
|
|
15 |
巡更棒 |
1 |
台 |
|
|
16 |
巡更点 |
2 |
个 |
|
|
17 |
感应式IC卡 |
4 |
张 |
|
|
18 |
电插锁 |
1 |
把 |
|
|
19 |
电磁锁 |
1 |
把 |
|
|
20 |
电磁锁控制器 |
1 |
个 |
|
|
21 |
开门按钮 |
1 |
个 |
|
|
22 |
一卡通管理系统软件 |
1 |
套 |
|
|
23 |
6位PDU电源 |
1 |
个 |
|
|
24 |
24位超五类非屏蔽插座配线架 |
1 |
个 |
|
|
25 |
8P8C超五类非屏蔽水晶头 |
20 |
个 |
|
|
26 |
超五类非屏蔽信息插座�？� |
4 |
个 |
|
|
27 |
单口86型信息面板 |
4 |
个 |
|
|
28 |
86型底盒 |
4 |
个 |
|
|
29 |
UTP超五类4对非屏蔽跳线 |
4 |
条 |
|
|
30 |
UTP超五类4对非屏蔽电缆 |
100 |
米 |
|
|
31 |
专用桥架 |
1 |
套 |
|
|
32 |
耗材及工具 |
1 |
套 |
各规格电线、常用电工工具及线缆测试仪等 |
