上海中人专业提供ZRGN-RS热水供暖循环系统综合实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGN-RS热水供暖循环系统综合实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGN-RS热水供暖循环系统综合实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGN-RS热水供暖循环系统综合实训装置ZRGN-RS热水供暖循环系统综合实训装置

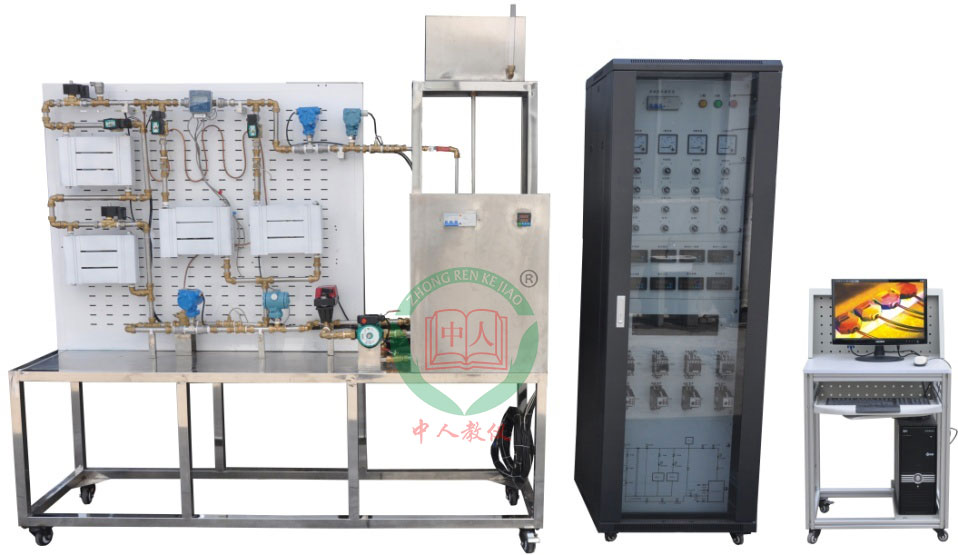

参考图片
一、产品概述
“热水供暖循环系统综合实训装置” 以智能仪表为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集�？椤⒀沽Σ杉？�、流量采集�？榈雀绞羯璞�，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学�？盏鞴こ套ㄒ�、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1. 输入电源：三相四线～380V±10% 50Hz
2. 工作环境：温度 -10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜10kVA
4. 设有电压型漏电保护、电流型漏电保护、接地�；�，安全符合相关国家标准。
三、系统配置
1. 实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2. 热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
(1)电热水锅炉
额定功率：9kW
供热面积：108m2
供热量：7740kcal/h
(2)膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3)小型热水泵
额定功率：95W
额定扬程：6m
额定流量：1.08m3/h
3.控制柜
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热�；て鞯瓤刂圃�。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。
四、实训项目
1. 掌握热水供暖系统的形式、特点及管网与用户的连接方式
2. 热水供暖系统的安装与调试
3. 热水供暖用户热计量
4. 热力工况调节
5. 组态软件的应用
五、配置清单
|
序号 |
名 称 |
主要部件、器件及规格 |
|
1 |
电气控制柜 |
长×宽×高约为600×600×1773m |
|
2 |
实训对象 |
长×宽×高约为2200×700×2090mm |
|
3 |
循环水系统 |
小型离心式热水泵（额定功率：95W、额定扬程：6m、额定流量：1.08m3/h）、4套散热器（进出口管径：DN20）、1套自力式压差控制阀（安装方式：螺纹连接、公称压力：1.6MPa、介质温度：0～150℃、导压管长度：1.6m、导压管连接端尺寸：3/4管螺纹）、5个电磁阀（工作电压：AC220V）、2个电动球阀（工作电压：DC3.3V，进出口管径：DN15）、2个手动球阀、Y型三通过滤器（材质：黄铜）、不锈钢铝塑复合管及自动排气阀 |
|
4 |
电加热锅炉 |
电加热水器（外壳：不锈钢、工作电压：AC380V、功率：2.0KW、进出水口径：DN20、水温设置：40～95℃、） |
|
5 |
监控仪表 |
指针式交流电压表：量程0～450V； 指针式交流电流表：量程0～10A； 指针式交流电流表：量程0～0.5A。 压力变送器：量程0～100Pa、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制 涡轮流量变送器：量程0.4～1.2m3/h、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制 无磁单流束电子式热量表： 测量温度范围：2～95℃、公称压力：1.6MPa |
|
6 |
光盘 |
力控组态软件、实验指导书、使用说明书等 |
|
7 |
型材电脑桌 |
|
|
8 |
组态软件 |
|
|
9 |
扳手 |
0-250mm |
|
10 |
螺丝刀 |
十字 |
|
11 |
内六角扳手 |
6mm |
|
12 |
产品使用说明书 |
|
|
13 |
产品实验指书 |
|
