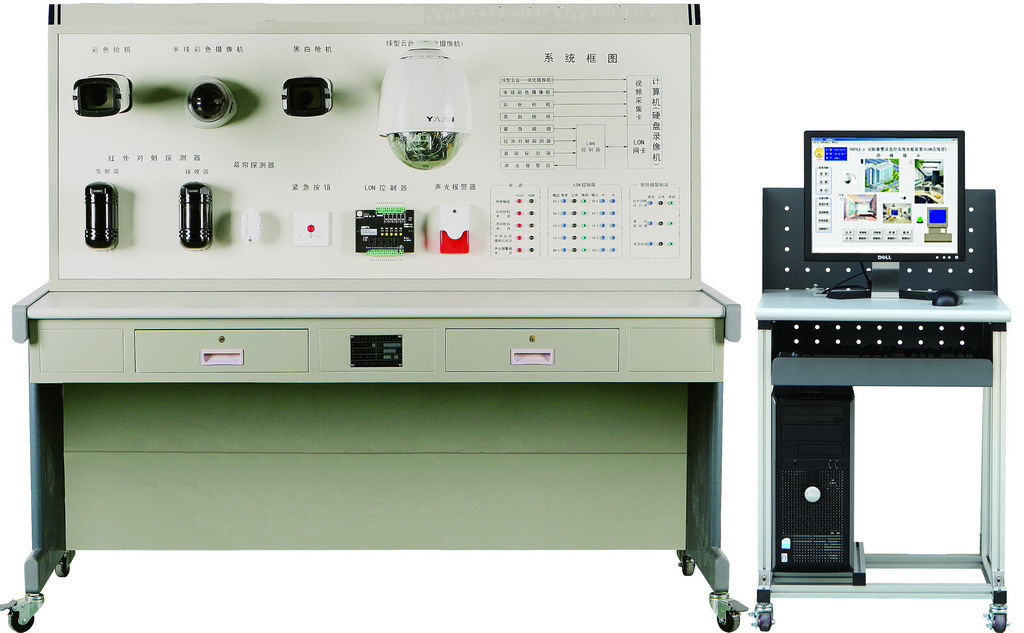

产品名称：[ZR-16A 安防报警及监控系统实训装置(LON总线型)]
上海中人专业提供ZR-16A 安防报警及监控系统实训装置(LON总线型),是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-16A 安防报警及监控系统实训装置(LON总线型)，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-16A 安防报警及监控系统实训装置(LON总线型)，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZR-16A 安防报警及监控系统实训装置(LON总线型)
ZR-16A安全防盗及监控系统实训装置
一、系统概述
1.“ZR-16A安防报警及监控系统实验装置”是依据目前建筑电气、楼宇智能化专业的实验内容精心设计的综合实验装置。
2.ZR-16A安防报警及监控系统实验装置结合当前安防领域的先进技术和LONWORKS总线技术
3.配置多种类型摄像机、硬盘录像机（视频采集卡）、主动或被动红外探测器等，不仅具有防盗报警的功能，而且还实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容，整个系统稳定可靠，安装简单易学，可为教学实验提供更多的研究内容。

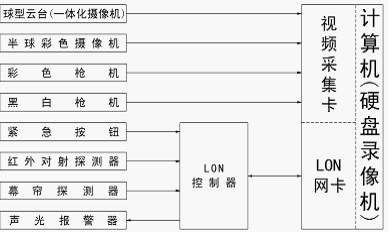

二、结构框图
三、ZR-16A安防报警及监控系统实验装置系统特点 a.系统采用的LONWORKS现场总线，系统所采用的视频采集卡所采集的视频信号代表了当前监控系统的典型应用
b.可实现闭路电视监控系统的图像捕捉、图像传输、联动控制、图像处理、图像记录等功能，先进监控设备：视频采集卡、监视器、多种类型的摄像机以及LON控制器等， 整个系统监控与防盗一体，因而具有较大的实用意义。
四、ZR-16A安防报警及监控系统实验装置技术参数
a.实验台工作电源：AC220V±10% 50Hz
b. 工作环境：环境温度-20℃～+45℃ 相对湿度＜85%
c. 外形尺寸：1668mm×805mm×1484mm
d. 安全�；ぃ壕哂新┑缱远；ぷ爸�
五、实验项目
a. 设备及接线认识
b. 镜头调试的实验
c. 系统设防撤防处理的实验
d. 硬盘录像操作
e. 系统故障检测与处理的实验
f. 数字监控网络的实验
六、ZR-16A安防报警及监控系统实验装置基本配置
1. 控制屏（铁质双层亚光密纹喷塑结构）
交流电源：单相220V 50Hz，带有过流保护装置。
2. 实验桌
a.实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构
b.设有两个大抽屉、柜门，分别用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
3. 视频采集卡
a.可分别设置编码的帧格式(I、B、P帧序列)、图像质量和码率、视频信号的亮度、色度、对比度；并能支持运动检测，兼容PCI 2.2规范。
b.视频压缩的标准：H.264，压缩比极高，图像质量好；
c.视频输入：4路复合视频信号，支持制式：PAL、NTSC，多种分辨率。
d.输出码率：32kbps～1000kbps(CIF)；70kbps～4500kbps(4CIF)。语音压缩标准：OggVorbis，4路语音线路输入，16kHz采样率。输出码率：16kbps，支持视频监控软件的开发，并提供VC++演示样例。
4. 一体化摄像机
a.电动变焦彩色摄像机，具有内置光学变焦 (Zoom Lens) 及电子变焦镜头 (Digital Lens)功能；
b.480线以上的水平分辨率;最低照度0.02Lux；
c.可设置区域背光补偿及适应多种光照条件的背光补偿；
d.动态探测；48分贝优质信噪比（S/N）；
e.屏幕显示菜单。三种可选白平衡控制方法：自动追踪白平衡/自动白平衡控制/手动(R/B增益控制) 。
f.广播系统：PAL（Phase Alternating Line，逐行倒相制式）标准彩色系统。
g.成像装置：1/4英寸IT Super HAD CCD。有效像素：752（H）×582（V）。供电电压：直流12V±10%。
5. LON控制器
a.采用LONWORKS现场总线技术与外界进行通讯，具有网络布线简单、易于维护等特点。它完成对开关量信号的采集，并且对开关量设备进行控制。具有5路开关量输入端口。
b.可采集不同电平的开关量信号。并可通过软件将其配置成直接输入、延时输入、触发输入、计时、计数、测频率等模式。
具有5路开关量输出端口，可提供无源�？统１沾サ�， 且手动强制输出按钮及输出指示�？刂破髂诓靠杉啥嘀秩砑δ苣？�，并提供基于PlugIn技术的标准配置程序，可对其方便地进行配置。
c.可使控制器内部各软件功能�？槿我庾楹�，相互作用，从而实现了各种逻辑运算与算术运算的功能。
