一、概述：

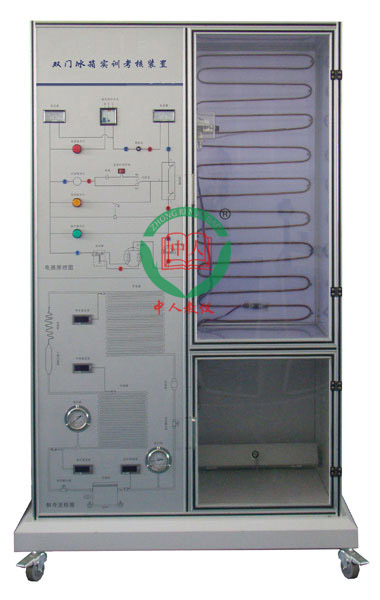

“双门电冰箱综合实训考核装置”是为大中专院校的制冷专业、家电维修专业、各技能培训及国家职业技能鉴定部门开发设计的，该装置集制冷、电气控制、故障模拟于一体，产训装置全理布局，具有综合性、直观性、开放性及应用性很强的教学实训及考核平台，让学生掌握直冷/间冷式电冰箱的结构、原理及特点。
二、技术参数：
1、输入电源：单相三线AC220V±10% 50Hz
2、装置容量：＜0.2KVA
3、外形尺寸：600×600×1700mm
4、制冷剂类型：R600
5、安全保护：具有漏电压、漏电流�；ぷ爸�，安全符合国家标准
二、特点：
1、实训装置直观展示了直冷/间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2、整套实训装置集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整，结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。
3、系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等）
4、装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
5、可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
三、装置的基本装备：
1、实训柜：铁质双层亚光密纹喷塑结构，铝质面板。制冷系统中加入了两个控制阀，用于直冷式与间冷式电冰箱转换的状态。在实验柜的底层设有一个柜子，用于放置实验连接线、工具及其它实验用品。冰箱的冷冻室门、冷藏室门采用透明设计，便于观察冷冻室内蒸发器表面结霜情况，冷凝器外置于冰箱的后面。
2、直冷/间冷式电冰箱制冷系统配置表：
|
序号 |
设备名称及型号 |
数量 |
备注 |
|
1 |
1/9匹冰箱制冷压缩机QD30（85 W 0.6A R600） |
1台 |
|
|
2 |
直冷式蒸发器（铝复合板吹胀式蒸发器及下蒸发器） |
1套 |
|
|
3 |
间冷式蒸发器（翅片盘管式蒸发器） |
1套 |
|
|
4 |
钢丝式冷凝器（17档） |
1套 |
|
|
5 |
冷凝风扇（间冷风机） |
1套 |
|
|
6 |
照明灯及门开关 |
1套 |
|
|
7 |
定时化霜时间继电器 |
1只 |
|
|
8 |
补偿电热丝、补偿开关 |
1套 |
|
|
9 |
温控器（WDF型、WPF型） |
1套 |
|
|
10 |
化霜温控器（-5OC），除霜温度保险丝（65OC） |
1套 |
|
|
11 |
双金属片热�；ぜ痰缙� |
1套 |
|
|
12 |
PTC启动器、重锤启动器 |
1套 |
|
|
13 |
毛细管 |
2根 |
|
|
14 |
电磁阀 |
2个 |
间/直模式切换 |
3、交流电压表1只：测量范围0～250V，用于监测电源电压
4、交流电流表1只：测量范围0～5A，用于观测系统启动电流及正常工作电流
5、温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度
6、压力真空表2只：测量范围分别为0.1～1.6MPa、-0.1～2.5MPa，可显示系统高压侧以及低压侧的压力
7、故障箱1个：镶嵌于实验柜内，用于设置故障，并配有锁。可设置的故障类型有：电源电路、照明电路、化霜电路、压缩机�；さ缏返取�
8、电流型漏电�；ぷ爸�1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载�；�。
9、实训连接线1套：实训连接线及插座采用防触电结构，使用安全、可靠、防触电。
四、故障说明
|
编号 |
故障模拟说明 |
故障现象 |
|
K1 |
门灯开路 |
直冷模式下压缩机工作，门灯不亮 |
|
K2 |
复合门开关公共端开路 |
间冷模式下风机不转且门灯不亮 |
|
K3 |
风扇电机开路 |
间冷模式下风机不转 |
|
K4 |
门开关开路 |
直冷模式下门灯不亮 |
|
K5 |
补偿开关开路 |
直冷模式下温度在低于5OC时环境下，压缩机无法启动 |
|
K6 |
化霜温控器开路 |
间冷模式下化霜时，化霜保险丝熔断 |
|
K7 |
WDF温控器H-L两端开路 |
直冷模式下门灯亮，压缩机不工作 |
|
K8 |
WDF温控器L-C两端开路 |
直冷模式下门灯亮，压缩机不工作 |
|
K9 |
WPF温控器L-C两端开路 |
间冷模式下门灯亮，压缩机不工作 |
|
K10 |
化霜时间继电器BW-BK两端开路 |
间冷模式下门灯这，压缩机不工作 |
|
K11 |
化霜温度保险丝开路 |
间冷模式下化霜状态下，化霜不起作用 |
|
K12 |
补偿电热丝开路 |
直冷模式下温度在低于5OC时环境下，压缩机无法启动 |
|
K13 |
化霜电热管开路 |
间冷模式下化霜状态下，化霜不起作用 |
|
K14 |
�；ぜ痰缙骺� |
压缩机无法启动，无电流显示 |
|
K15 |
PTC启动器开路 |
压缩机无法启动，电流较大（压缩机工作电流5～10倍） |
|
K16 |
重锤启动器启动触点脱落 |
压缩机无法启动，电流较大（压缩机工作电流5～10倍） |
|
K17 |
压缩机启动绕组1-2两端开路 |
压缩机无法启动，电流较大（压缩机工作电流5～10倍） |
|
K18 |
压缩机运行绕组1-3两端开路 |
压缩机无法启动，电流较大（压缩机工作电流5～10倍） |
|
K19 |
系统脏堵 |
运行状态下，高压端压力高、低压呈现负压状态 |
|
K20 |
系统冰箱 |
运行状态下，高压端压力高、低压呈现负压状态 |
五、实训项目：
1、专用工具的操作
2、制冷系统管件焊接
3、制冷系统试压及检漏
4、制冷系统抽真空及充注制冷剂
5、电冰箱电气线路器件的认识和测量
6、直冷式电冰箱电气控制线路接线及系统运行
7、间冷式电冰箱电气控制线路接线及系统运行
8、直冷式电冰箱维修实训及故障分析
9、间冷式电冰箱维修产训及故障分析
