产品名称：[ZRLR-2017M型一机二库系统综合实训装置（创新型）]
上海中人专业提供ZRLR-2017M型一机二库系统综合实训装置（创新型）,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRLR-2017M型一机二库系统综合实训装置（创新型），并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRLR-2017M型一机二库系统综合实训装置（创新型），是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRLR-2017M型一机二库系统综合实训装置（创新型）
ZRLR-2017M型一机二库系统综合实训装置（创新型）
“一机两库模拟实验设备”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。
该一机两库模拟实验设备适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核。
一、ZRLR-2017M型一机二库系统综合实训装置（创新型）技术参数：
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～ 40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜7kVA
4.制冷剂：R22
5.制冷量：5.3kW
6.重 量：300kg
7.外形尺寸：180cm×80cm×180cm
二、ZRLR-2017M型一机二库系统综合实训装置（创新型）性能
1.综合性强：一机两库模拟实验设备实中装置集一机两库制冷系统、电气控制系统及故障系统于一体，系统真实完整，结构清晰、紧凑，满足对实训的要求
2.直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件；
3.实训性强：台体设有故障装置，可实现电气控制故障设置，有利于开展技能鉴定、考核工作；
4.安全�；て肴荷栌械缪剐吐┑绫；�、电流型漏电保护、过流�；ぁ⒐乇；�、接地�；ぃ啥匀松砑吧璞附杏行П；�。
三、ZRLR-2017M型一机二库系统综合实训装置（创新型）实训项目
1. 一机两库系统的认识
2. 一机两库电气控制系统的运行实训
3. 一机两库制冷系统工况调试及�；ぜ际�
4. 一机两库电气故障的设置和检测实训
5. 制冷系统维修专用工具的基本操作
6. 系统管道焊接
7. 制冷系统维修基本工艺
8. 制冷技术实训
9. 冷柜电气控制系统连接及调试实训
四、ZRLR-2017M型一机二库系统综合实训装置（创新型）的基本配置及功能：

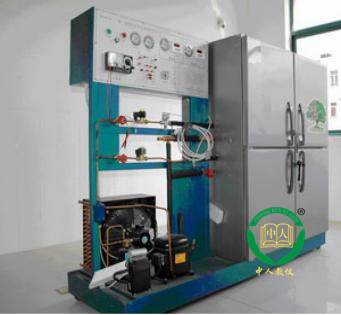

实训装置主要由控制屏、实训桌、风冷制冷机组及冷库等组成。
1.电源控制部分
交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。
2.测量仪表
(1)指针式电压表：0～450V，精度2.5级
(2)真空压力表：-0.1～1.5MPa
(3)真空压力表：-0.1～3.5MPa
(4)数显温度表：采用PT100传感器，测量范围-50～ 150℃
3.一机两库电气控制考核板
面板上印有一机两库电气控制原理图，并设有相应测试点，便于学生分析测量。
4.一机两库制冷系统流程板
面板上印有真实的一机两库库制冷系统系统流程图，配有2只温度控制器（分别测量和控制高温库和低温库的温度）、1只冷库专用化霜定时器（用于低温库）
5.故障设置箱
配备一扇带锁小门，内设10个钮子开关，都己经接到相应测试点，用来设置故障及恢复正常工作
6.风冷制冷机组
包含1匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、止回阀(单相阀)、4只手阀等构成。
7. 冷冻冷藏双温冷库库体
采用优质不锈钢板做骨架，经过机械加工成型，隔层置保温防火发泡料，整机既坚固耐用，又美观大方。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置，库体尺寸为1000×500×1600（mm）。
8.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定
9、工具
弯管器/旋片式真空泵/双表修理阀/数字万用表/数字式钳形电流表
