一、ZRLR-HS型户式中央空调实训考核系统概述
在空调市场上，分体空调已非常普及，技术也相对成熟。随着社会的发展和房地产市场蓬勃发展，户式中央空调具有变频、环保、节能、高效、末端设备种类丰富等特点，深受用户欢迎，迅速走进了千家万户及公共场所�；街醒肟盏骷际跸喽愿丛�，对安装要求非常高，素有三分质量七分安装之说。而在安装市场上，安装人员素质参差不齐，由于安装质量不高，直接影响了户式中央空调高性能的发挥，在维修技术方面，更是人才紧缺,培养技术人才的基础硬件——实训装置，市场上也没有，为了适应形势发展的需要，我公司根据户式中央空调的技术特点，研发出具有良好实训功能的户式中央空调实训装置，该装置填补户式中央空调实训装置的空白，为广大师生提供了户式中央空调教学和实训平台。
二、ZRLR-HS型户式中央空调实训考核系统功能

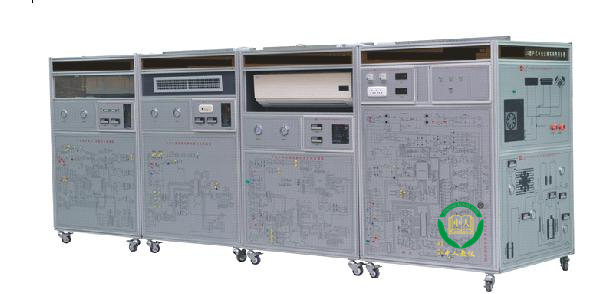

户式中央空调实现考核系统是以变频多联机中央空调为母机，采用�？樯杓�，在四个约1100*1000*1930(以实物为准）铝合金框架结构的台架内，分别装有室外机组和三个不同的室内机室（有嵌入式、风管式和挂壁式）。在台架的立面，有线路原理图，在原理图面板上安装安全插，能测量关键点参数。在四块电器原理图版上，设置了约18个（以实际为准）常见故障点，通过电脑控制，随机是指模拟故障，让学生在排故中学习、提高。教师可以通过电脑系统对学生成绩进行考核。
三、 ZRLR-HS型户式中央空调实训考核系统主要技术参数
.电源、AC 220V±10﹪、50HZ
2.整机功率、3000VA
3.整机电流、15A
4.制冷剂、R410A
5.制冷量、8000 W
6.外形尺寸、4100×1000×1930㎜（以实物为准）
7.安全�；�、具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8.环保、材料选用符合国家相关环保标准
四、特点
户式中央空调的规范安装及维修非常重要，本装置提供科学的实训技术手段，设备以安装、维修为技术平台。贴近实际，在不损耗材料的前提下环保式实训。重点在电气和制冷两个系统上进行安装和维修实训，具体是从产品的结构展示、考核、安装和维修实训四方面着手，
（一）、全面展示：
贴近实际，符合工程安装标准。
1、以真实设备为母机，充分展示室外机和不同类型的室内机挂壁式、嵌入式、风管式的结构.
2、把不同室内机制冷管道系统安装的规范方法展示出来.
3、通过面板把电气原理图全面的展示出来。
（二）、安装和调试实训：
1、一个室外机和三个不同类型的室内机（挂壁式、嵌入式、风管式）安装在四个铝合金框架内模拟房间安装实训。
2、排水管、通信和电源线安装实训。
3、制冷系统的管路安装实训：完全在真实的设备上安装，安装完成后在制冷系统上试压、抽空、加注制冷剂等非常真实的调试实训。
（三）、维修实训：
电气维修实训：配有控制板原理图，在原理图的关键节点上装有安全插，在安全插上可以测量到关键的运行数据，通过对数据的分析判断故障位置，从而提高学生对控制线路板的认知和维修能力。
（四）、考核平台：
适用于高等院校、中等学校、培训站使用。该系统由学生端软件和教师端软件组成，学生端PC通过串口与实训设备相连接，然后再通过以太网与教师端PC相连接，实现一台教师端PC控制多台学生端PC。软件支持Windows 9X、Windows2000、Windows XP、Windows 2003操作系统，操作简单方便。
五、实训项目
主要有以下实训项目：
（一）、制冷系统实训
1、扩胀喇叭口实训
2、冷媒管连接安装实训：室外机和各种室内机的管道连接安装接管实训：
3、排水管安装实训
4、氮气试压，检漏实训
5、二次抽空法实训
6、制冷系统和电气系统的调试实训、
7、各种模式的运行实训
8、制冷液不够，加液实训
（二）、电气系统实训
8、通信和电源接法实训
9、电气系统实训
10、电气排除故障实训
（三）认知及实训
11、全面展示户式中央空调安装结构
12、整体安装实训：三个不同类型的室内机（挂壁式、嵌入式、风管式）
