产品名称：[ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）]
上海中人专业提供ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型），并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型），是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）
ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）
一、 ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）概述
“智能型制冷压缩机性能测试实训装置”以可编程控制器PLC为控制核心，依据国家标准GB/T5773-2004《容积式制冷压缩机性能试验方法》，以第二制冷剂量热器法为主要测量法，以水冷冷凝器法为辅助测量法。试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。 适用于各院校制冷专业相关课程的教学实训。
二、 ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型） 技术性能
1. 输入电源：三相四线 ～ 380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜ 85%(25 ℃ ) 海拔＜40 00m
3. 装置容量：＜5k VA
4. 制冷剂：R22
5. 第二制冷剂：R123
6. 制冷量：2.3kW
7. 重 量：100kg
8. 设有电压型漏电保护、电流型漏电�；�、过流保护、过载�；�、接地�；ぃ踩舷喙毓冶曜�。
三、ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）系统特点
1. 由二套系统组成，一套为压缩机测试系统，另一套是过冷度调节辅助系统
2. 系统工况的稳定采用PID控制算法和带预测机制的智能控制算法控制
四、 实训项目
1. 了解国标GB/T5773—2004的实训方法
2. 蒸汽压缩式制冷循环系统基本结构和工作原理
3. 压缩机测试系统试验工况控制
4. 主、辅测制冷量相对误差测量
5. 制冷机组能效比测量
五、ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型） 配置及技术性能

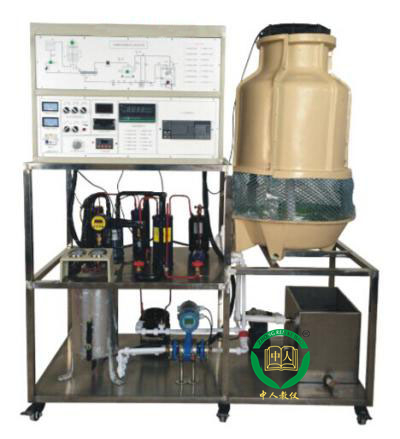

实训装置主要由控制台、压缩机测试系统、过冷度调节辅助系统、主机实训模块、温度采集模块、压力变送器及流量传感器等组成
1. 控制台
(1) 交流电源
提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
(2) 实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定。
(3) 安全�；ぬ逑�
设有电压型漏电保护、电流型漏电�；�、过流保护、过载�；�、接地�；ぃ啥匀松砑吧璞附杏行П；ぁ�
2. 压缩机测试系统
包含被测压缩机、卧式壳管式冷凝器、冷却塔、冷凝水循环水泵、视液镜、干燥过滤器、电子膨胀阀、水量调节阀、储液器和量热器等。
3. 过冷度调节辅助系统
由过冷器、循环水泵、水量调节阀、冷却塔等组成。
4. 测量仪表
(1) 真空压力表：量程-0.1～3.5MPa
(2)指针式电压表：量程0～450V
(3) 功率表：精度0.5级，可单独显示电压、电流、功率信号
(4) 数显温度表：采用PT100传感器，测量范围-50～+150℃
(5) 玻璃转子流量计：量程为16～160mL/min
(6) 真空压力表：量程-0.1～1.5MPa
5. 主机实训�？�
配置西门子CPU224 PLC（AC/DC/RLY）主机，集成数字量 I/O（ 14路数字 量输入 /10路数字量 输出） ， 带1 个RS-485通信口 ，配套PC/PPI编程电缆。
6. 温度采集模块
配置西门子EM231模拟量�？椋�4路模拟 量输入 ）、EM232模拟量模块（2路模拟 量输 出）。
7. 检测传感器
包含压力变送器及流量传感器。
原文网址：
http://m.51b6.cn/proshow.asp?ID=984
尊敬的用户：
如果您对我们的ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）比较满意，想要建设与ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）。
售后：我们承诺在质保期内，若ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRLR-2017J型智能型制冷压缩机性能测试实训装置（创新型）零部件仅收成本费的。
