上海中人专业提供ZRJST-07B 第七代透明变频空调制冷制热综合实验设备,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJST-07B 第七代透明变频空调制冷制热综合实验设备，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJST-07B 第七代透明变频空调制冷制热综合实验设备，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRJST-07B 第七代透明变频空调制冷制热综合实验设备ZRJST-07B 第七代透明变频空调制冷制热综合实验设备
第七代制冷制热实验室设备采用了变频技术，教师台配备故障演示软件、巡回检测数码温度显示系统，可以很直观地观察制冷及制热系统中各关键点的温度。
一、显著特点：
1、线路绝对仿真。(与市场上的变频空调的总体结构、性能完全一样)
2、多点温度采集、巡回检测、数码显示。
1)、空调器采用尖端纯直流变频技术节省能源，利于教学。
2)、整体设计合理、紧凑，使实验室视野更加开阔。
3、软、硬件相结合，增加实验项目。
4、纯软件模拟仿真制冷、制热全过程。

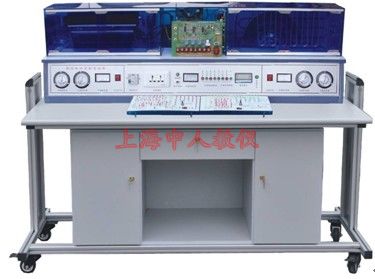

教师演示控制台(带故障演示软件)
二、空调冰箱系统流程实习项目：
1、普通单门电冰箱系统流程 9、分体式热泵型空调器电控系统流程
2、双门直冷式电冰箱制冷系统流程 10、窗式电泵型空调器系统流程
3、双门间冷式电冰箱制冷系统流程 11、风冷柜式空调器电控系统流程
4、单门直冷式电冰箱制冷系统流程 12、电冰箱动态演示系统
5、单门间冷式电冰箱制冷系统流程 13、分体式热泵型空调器动态演示系统
6、热敏电阻温控器系统流程 14、电冰箱模拟演示系统（硬件）
7、GR204EIC温控器系统流程 15、变频空调模拟演示系统（硬件）
8、分体式热泵型空调器系统流程
三、电冰箱故障设置方法
|
编号 |
故障名称 |
故障设置方法 |
|
1 |
漏氟 |
从截止阀Ⅰ充气口放气 |
|
2 |
毛细管堵塞 |
关截止阀Ⅱ，全关即全堵，半关即半堵 |
|
3 |
氟太多 |
从截止阀Ⅰ充气口加氟至 1.25倍电流 |
|
4 |
压缩机吸气口堵塞 |
用坏的过载�；て鞔婧玫� |
|
5 |
压缩机启动电容故障 |
用不匹配的或坏的电容换掉好的 |
|
6 |
不�；� |
故障代码C |
|
7 |
不�；� |
故障代码D |
|
8 |
灯不亮 |
故障代码E |
四、空调器故障设置方法
|
编号 |
故障名称 |
故障设置方法 |
|
1 |
漏氟 |
从截止阀Ⅰ充气口放气 |
|
2 |
毛细管堵塞 |
关截止阀Ⅱ，全关即全堵，半关即半堵 |
|
3 |
氟太多 |
从截止阀Ⅰ充气口加氟至 1.25倍电流 |
|
4 |
压缩机吸气口堵塞 |
关截止阀Ⅰ，全关即全堵，半关即半堵 |
|
5 |
冷凝器脏堵塞 |
用一玻璃板封住冷凝器进风表面 |
|
6 |
蒸发器脏堵塞 |
用一玻璃板封住蒸发器进风表面 |
|
7 |
压缩机过载�；て� |
故障代码BK |
|
8 |
压缩机启动电容器 |
故障代码BM |
|
9 |
不制热 |
故障代码BL |
|
10 |
室外风面不转 |
故障代码BO |
|
11 |
室内风机不转 |
故障代码BN |
|
12 |
温控不灵 |
故障代码BS |
|
13 |
�？亟邮胀匪鸹� |
故障代码BP |
|
14 |
整流电源电路故障 |
故障代码BF |
|
15 |
制冷系统故障 |
把盘管处温度传感器移开 |
|
16 |
风门不动作 |
故障代码BY |
|
17 |
温控控头损坏 |
故障代码BR |
|
18 |
+5V电源故障 |
故障代码BG |
|
19 |
+12V电源故障 |
故障代码BV |
|
20 |
�？仄魉鸹� |
故障代码BU |
五、主要技术参数
工作电源：AC220V±5%（单相） 整机功耗：＜1KW
额定功率：50HZ 外形尺寸：
适用电压范围：160V～253V 压缩机功率：
最大�？鼐嗬�/角度范围：
噪音：内37～44dB 外55dB 制冷机类型：
环境温度：-5℃～
相对温度：≤85%（
