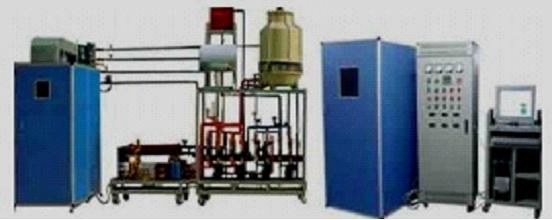

上海中人专业提供ZR-ZK中央空调实训考核台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZR-ZK中央空调实训考核台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZR-ZK中央空调实训考核台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZR-ZK中央空调实训考核台ZR-ZK中央空调实训考核台
一、技术参数
1. 输入电源：三相五线～380V±10% 50Hz。
2. 制冷剂/用量：R22 2kg；风机盘管：350m3/h 。
3. 外形尺寸：300cm×200cm×210cm。
4. 冷却循环水泵：38L/min 扬程10米；冷冻循环水泵：38L/min 扬程10米；供热循环水泵：38L/min 扬程10米。
5. 模拟锅炉：功率：1500W 容量：60L。
6. 系统�；ぃ壕哂懈叩脱沽Α⒐缺；ぷ爸�。
7. 安全�；ぃ壕哂械缪剐�、电流型漏电�；ぷ爸茫踩瞎冶曜�。
二、系统组成
实训装置由电气控制柜、实训对象、模拟房间、模拟大厅、测量仪表等组成：
1. 电气控制柜
采用铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、交流接触器及热保护器等控制元件。共分为三层铁质面板，最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及温度指示。第二层为PLC控制器及系统流程图，PLC控制器采用西门子主机。最下面层为执行器件，主要由交流接触器、过热保护器组成，主回路以三相四线380V电压为主，控制回路以交流220V电压为主。
2. 实训对象
实训对象采用不锈钢钢架制成，系统由制冷机组、冷却水系统、媒水水系统、供暖系统等组成。
1) 制冷机组：1台3匹旋转式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成，管路中还设有操作手阀、高低压力控制器、压力表等实训所必需的部件；此外，管路中设有视液镜可观察制冷剂状态；同时设有明显的颜色标识，高压管路部分为红色标识，低压管路部分为蓝色标识，并套有保温材料。
2) 冷却水系统：1台3T玻璃钢冷却塔、2台冷却水泵（1台常用、1台备用）、水流开关、Y型过滤网、闸阀、单向阀等组成。
3) 媒水水系统：2台媒水水泵（1台常用、1台备用）、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。
4) 供暖系统：1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、安全阀等组成。
3. 模拟房间
模拟房间采用30×30工业铝型材和铝塑板组装而成，模拟房间外型尺寸为100cm×100cm×215cm，房间内部安装有数显温度控制控器、卧式暗装式风机盘管、铝合金百叶风口等组成。
4. 模拟大厅
模拟房间采用30×30工业铝型材和铝塑板组装而成，模拟大厅外型尺寸为100cm×200cm×215cm，房间内部安装有数显温度控制控器、新风处理系统（卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口等组成。
5. 测量仪表
1)电气控制柜监测仪表参数：电压表量程0～450V；电流表量程0～30A。
2)制冷系统监测仪表参数：耐震真空压力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：高压0.8～3.0Mpa、低压0.1～0.4Mpa。
3)媒水水系统监测仪表参数：径向压力表量程0～0.16 Mpa
三、装置的基本配置
|
序号 |
名 称 |
主要部件、器件及规格 |
数量 |
备注 |
|
1 |
电气控制柜 |
长×宽×高为80cm×80cm×190cm |
1套 |
|
|
2 |
模拟房间 |
长×宽×高为100cm×100cm×215cm；卧式暗装式风机盘管、铝合金百叶风口、供液电磁阀、铝合金百叶风口等 |
1套 |
|
|
3 |
模拟大厅 |
长×宽×高为100cm×200cm×215cm；新风系统（卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口） |
1套 |
|
|
4 |
制冷机组 |
3匹旋转式压缩机（工作电压：220V；制冷量：7200W；输入功率：2340W；制冷剂：R22；电机形式：感应电机；�；て餍问剑耗谥�；启动电容：容量50uF、耐压：370V）；壳管式冷凝器（换热面积1.2m2，设计温度60℃；干式蒸发器（换热面积1.6m2，设计温度40℃；储液罐（容量2L）、内平衡式热力膨胀阀、干燥过滤器。 |
1套 |
|
|
5 |
冷却水系统 |
冷却塔（冷却水量3m3/h、电机功率0.18KW）、冷却水泵（输出功率200W、输入功率400W、额定转速2850rpm、额定流量38L/min、额定扬程10m）；Y型过滤网、闸阀、单向阀（黄铜、管径20mm)。 |
1套 |
|
|
6 |
媒水水系统 |
媒水水泵（输出功率200W、输入功率400W、额定转速2850rpm、额定流量38L/min、额定扬程10m）；分水器、集水器；水流开关、Y型过滤网、闸阀、单向阀(黄铜、管径20mm)、自动排气阀。 |
1套 |
|
|
7 |
供暖系统 |
电加热水器（功率1.5kW、容量60L）、换热水泵（输出功率200W、输入功率400W、额定转速2850rpm、额定流量38L/min、额定扬程10m）、板式换热器（单片换热面积0.023m2、最大流量4m3/h、不锈钢、设计温度-195℃～220℃）、Y型过滤器(黄铜、进出口管径20mm)、安全阀(接口螺纹DN15)。 |
1套 |
|
|
8 |
测量仪表 |
指针式交流电压表：量程0～450V；指针式交流电流表：量程0～30A；指针式交流电流表：量程0～5A。 耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：设定范围高压0.8～3.0Mpa、低压0.1～0.4Mpa。 径向压力表：量程0～0.16 Mpa |
1套 |
|
|
11 |
光盘 |
组态软件、西门子PLC编程软件、配套应用程序、实验指导书、使用说明书等 |
2张 |
|
|
12 |
型材电脑桌 |
|
1张 |
|
|
13 |
组态软件加密锁 |
768点 |
1只 |
|
|
14 |
PC/PPI通讯电缆 |
|
1根 |
|
|
15 |
扳手 |
0-250mm |
2把 |
|
|
16 |
螺丝刀 |
十字 |
1把 |
|
|
17 |
内六角扳手 |
6mm |
1把 |
|
|
18 |
产品说明书 |
|
1份 |
|
|
19 |
实验指书 |
|
1份 |
|
|
20 |
仿真软件 |
|
1套 |
|
四、能完成的实训项目
1. 中央空调的启动、运行、调试技术的实训
2. 中央空调运行工作情况、运行参数检测分析
3. 中央空调控制原理的认识
4. PLC可编程控制器编程
5. 数据采集技术的应用
6. 组态技术应用、网络技术的应用（远程控制）
7.传感器及变送器安装和使用。
8.制冷原理与热交换技术
9.中央空调运行�；び肴粘Ｎげ僮骺己�
10.变频器应用
11.触摸屏应用
12.内外网网络通讯技术及其应用。
五、ZR-ZK型中央空调实训考核装置系统构成图
