上海中人专业提供ZRLR-SLK双温冷柜实训考核�？�,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRLR-SLK双温冷柜实训考核�？�，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRLR-SLK双温冷柜实训考核�？�，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRLR-SLK双温冷柜实训考核模块ZRLR-SLK双温冷柜实训考核�？�,现代制冷装调技术综合实训考核设备

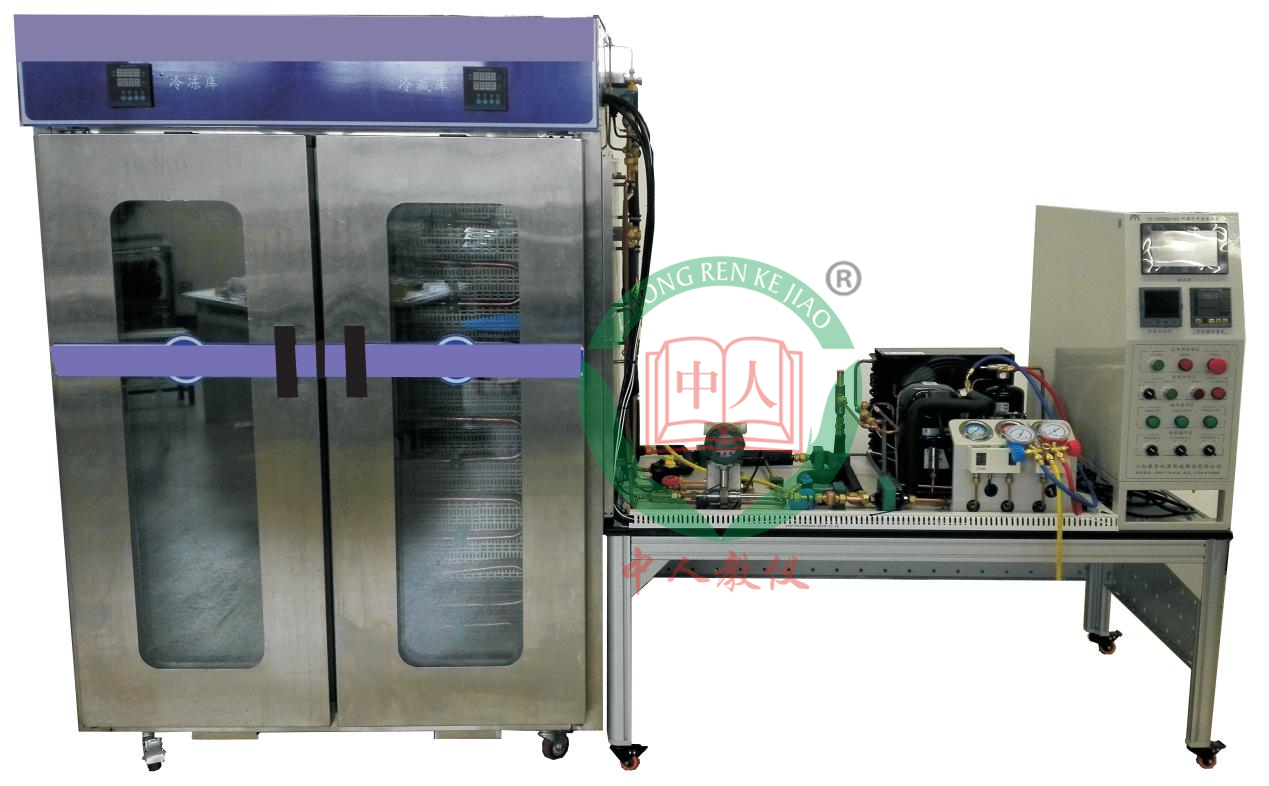

一、产品概述
双温冷柜实训考核模块,现代制冷装调技术综合实训考核设备产品设计过程参照《制冷设备维修工》国家职业技能标准及“制冷与空调项目”世界技能竞赛技术文件的相关要求。设备能进行制冷设备的安装、调试、操作、检测及维修等技能训练，也可应用于制冷与空调专业一体化教学及作为技能竞赛的典型载体。
二、技术参数
1.工作电源：单相三线220V±10% 50Hz
2.工作环境：温度-10℃～40℃、相对湿度 ≤85%
3.额定功率：≤800W
4.安全�；ぃ荷璞嘎┑绻乇；�、压缩机过载及启动�；�、压力�；�
5.制 冷 量：1/3P
6.制 冷 剂：R134a
7.制冷剂充注量：400g±10%
8.冷藏室温度：0～+5℃
9.冷冻室温度：-18℃
10.双室柜体外型尺寸(L×W×H)：580mm×540mm×1600mm
11.工作台尺寸(L×W×H)：1000mm×800mm×800mm
三，配置表
|
序号 |
名称 |
型号 |
数量 |
单位 |
|
|
1 |
柜体网孔板 |
725*540 |
1 |
块 |
|
|
2 |
桌机网孔板 |
1000*800 |
1 |
块 |
|
|
3 |
风冷冷凝机组 |
4440 |
1 |
套 |
|
|
4 |
耐震高压压表 |
0.1－3.5MPa |
1 |
个 |
|
|
5 |
耐震低压压表 |
0.1－1.5MPa |
1 |
个 |
|
|
6 |
膜片式电磁阀 |
1/4″（螺口式） |
2 |
个 |
|
|
7 |
干燥过滤器 |
CT-052（螺口式） |
1 |
个 |
|
|
8 |
手阀 |
1/4″（螺口式） |
3 |
个 |
|
|
9 |
手阀 |
3/8″（螺口式） |
2 |
个 |
|
|
10 |
.视液镜 |
1/4″（螺口式） |
1 |
个 |
|
|
11 |
止回阀 |
NRV-10（螺口式 |
1 |
个 |
|
|
13 |
膨胀阀 |
TN2 |
2 |
个 |
|
|
14 |
阀芯 |
BE0X |
2只 |
个 |
|
|
15 |
能量调节阀 |
KVC12（螺口式 |
|
套 |
|
|
16 |
蒸发压力调节阀 |
KVP12（螺口式 |
|
套 |
|
|
17 |
双组压力开关 |
|
1 |
个 |
|
|
18 |
单组压力开关 |
|
1 |
个 |
|
|
19 |
.吊顶式冷风机 |
DE-0.47/2.5 |
1 |
套 |
|
|
20 |
双温冷柜库体 |
5800*540*1600 |
1 |
套 |
双门钢化玻璃门 |
|
21 |
.三通 |
3/8" |
2 |
个 |
|
|
22 |
.三通 |
1/4" |
3 |
个 |
|
|
23 |
变径纳子 |
1/2"-1/4" |
2 |
个 |
|
|
24 |
.变径纳子 |
3/8"-1/4" |
2 |
个 |
|
|
25 |
.铜管固定座ø6 |
|
10 |
个 |
|
|
26 |
.铜管固定座ø10 |
|
15 |
个 |
|
|
27 |
冷柜电气实训考核�？� |
|
1 |
个 |
|
|
28 |
冷媒电子检漏仪 |
|
1 |
套 |
|
|
29 |
热回收水箱 |
100*300/150MM |
1 |
个 |
|
|
30 |
回收换热器 |
|
1 |
套 |
|
四、实训项目
1.制冷系统维修专用工具的基本操作
2.干燥过滤器的原理及认识
3.视液镜的原理及认识
4.冷库膨胀阀的原理及认识
5.蒸发压力调节阀的原理及认识
6.能量调节阀的原理及认识
7.压力控制器的原理及认识
8.冷凝压力开关的原理及认识
9.液压胀管器的原理及认识
10.冷媒回收机的原理及认识
11.冷媒电子检漏仪的原理及认识
12.真空计的原理及认识
13.手提式焊具的原理及认识
14.加液表组组套的原理及认识
15.冷凝机组的原理及认识
16.电路检修与调试专用工具的基本操作
17.冷库电气控制系统安装实训
18.冷库电气控制系统的调试与检修
19.光管式蒸发器制作实训
20.热回收器制作实训
21.热交热器制作实训
22.系统管道焊接
23.制冷系统安装基本工艺
24.制冷系统维修基本工艺
25.制冷技术实训
26.进口专业配件膨账阀调节实训
27.进口专业配件能量调节阀调节实训
28.进口专业配件蒸发压力调节阀调节实训
29.一机二库冷冻系统的调试实训
30.一机二库冷藏系统的调试实训
31.一机二库系统综合调试实训
