产品名称：[ZRJX-CCQ齿轮传动强度设计综合实验台]
上海中人专业提供ZRJX-CCQ齿轮传动强度设计综合实验台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJX-CCQ齿轮传动强度设计综合实验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJX-CCQ齿轮传动强度设计综合实验台，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRJX-CCQ齿轮传动强度设计综合实验台
ZRJX-CCQ齿轮传动强度设计综合实验台

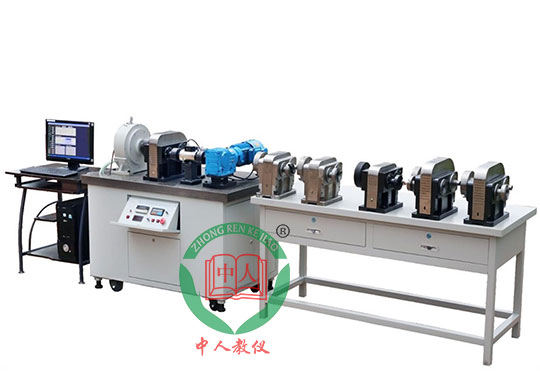

参考图片
齿轮传动强度设计是《机械设计》课程中重要的章节之一，国内外一直都没有针对齿轮传动弯曲强度和接触强度进行综合测试分析的实验装置，齿轮传动强度综合设计实验台的开发填补了这一空白，为机械类学生深刻理解齿轮传动强度设计原理提供了不可或缺的实验设备。
实验项目内容:
1、实验台机械传动链与部件结构的工作原理的了解、观摩与分析，拆装实验。
2、实验台电气信号控制与传输链的了解、观摩及工作原理的分析。
3、操作实验:
(1)直齿和斜齿圆柱齿轮传动的齿根弯曲强度和齿面接触强度设计计算；
(2)直齿圆柱齿轮和斜齿圆柱齿轮在相同中心距情况下的应力测试与比较分析；
(3)相同转速下不同载荷与等载荷情况下的应力测试与比较分析；
(4)不同转速相等载荷时应力测试与比较分析；
(5)齿轮传动链测绘及受力分析。
主要技术特点:
1.采用接触面无损伤的等效测试法解决测量齿面接触应力的难题，用应变测试法测试齿根弯曲应力填补了国内外空白。
2.轮齿的弯曲应变和接触应变的信号采用无衰减旋转器，使应变信号的采集真实、稳定、可靠。
3.该实验台配备专用综合分析软件,学生可在软件的指导下自主进行齿轮传动强度综合设计，并根据设计参数组装齿轮传动。专 用软件可自动进行数据处理和保存,绘制实验曲线并具有打印功能。
主要配置及技术参数:
1.电机:电压: 380V功率: 0.75 kW转速: 1450 r/min。
2.磁粉制动器:额定转矩: 200 Nm。
3.扭矩传感器:测量范围: -100~ 100Nm。
4.角位移传感器:脉冲数: 3000 p/r。
5.工作台尺寸: 1180x730x1066 mm。
