产品名称：[ZRJX-LC轮系创新设计搭接实训装置]
上海中人专业提供ZRJX-LC轮系创新设计搭接实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJX-LC轮系创新设计搭接实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJX-LC轮系创新设计搭接实训装置，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRJX-LC轮系创新设计搭接实训装置
ZRJX-LC轮系创新设计搭接实训装置

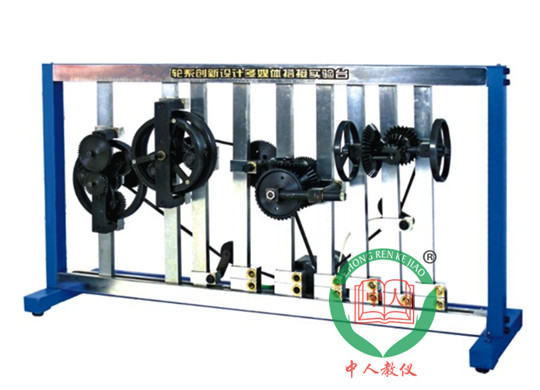

参考图片
【新参数】：
该实验台突出了以轮系及其功用为内涵的设计性和综合性实验。有利提升学生的实验综合和设计能力、创新能力和工程实践能力，可供学生《机械原理》课程学习、毕业设计及机械创新设计使用,是构建开放性创新型实验室的重要设备;之一。
主要技术特点:
实验台机械部分主要由机架和零件存放箱组成，零件存放箱内存有全部零部件，能拼装45种轮系.
实验项目:
1.轮系运动方案设计；
2.轮系虚拟装配与仿真；
3.轮系拼装实训；
4.轮系运动分析；
主要配置及技术参数:
1.实验台机架1个，尺寸:1200 x350 x650 mm;
2.电机1个:功率P=90W，交流220V；转速n = 10r/min；
3.零件存放箱1个；
一)产品概述
本装置采用钢制结构，可以进行各种定轴齿轮系、周转齿轮系、复合齿轮系的拼装实训及自由组合方案的拼装实训，加深学生对轮系分类、分析、设计与应用的理解与掌握，培养学生在轮系方面的综合设计能力和实践动手能力。适合各职业院�！痘瞪杓啤贰ⅰ痘翟怼�、《机械零件》等课程的实训教学。
二、)配置及技术性能
本装置主要由实训台架（采用钢制结构）、交流减速电机、电源控制箱、各种机械零部件、配件等组成。
.
输入电源：单相三线～220V±10% 50Hz
.
外形尺寸：实训台架1250mm×400mm×650mm，电源控制箱 250mm×165mm×155mm
.
交流减速电机1台：额定功率 90W，减速比1:150，调速范围 0～10r/min
.
电源控制箱1台：配置交流减速电机调速器，给电机提供可调电源。
.
机械零部件1套：配有各种圆柱直齿轮、圆柱斜齿轮、圆锥齿轮、皮带轮、行星架、传动轴、轴承座等。
.
配件1套：主要包含内六角扳手、小活动扳手、卷尺、小十字螺丝刀、实训指导书等。
.
零件存放柜1套：存放各种机械零部件，便于学生实训操作和教师对实训设备的管理。
三、)实验内容：
.
1、定轮系拼装与运行演示
.
2、2K-H行星轮系拼装与运行演示
.
3、2K-H差动轮系拼装与运行演示
.
4、3K周转轮系拼装与运行演示
.
5、复合轮系拼装与运行演示
原文网址：
http://m.51b6.cn/proshow.asp?ID=930
尊敬的用户：
如果您对我们的ZRJX-LC轮系创新设计搭接实训装置比较满意，想要建设与ZRJX-LC轮系创新设计搭接实训装置相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRJX-LC轮系创新设计搭接实训装置。
售后：我们承诺在质保期内，若ZRJX-LC轮系创新设计搭接实训装置出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRJX-LC轮系创新设计搭接实训装置故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRJX-LC轮系创新设计搭接实训装置零部件仅收成本费的。
