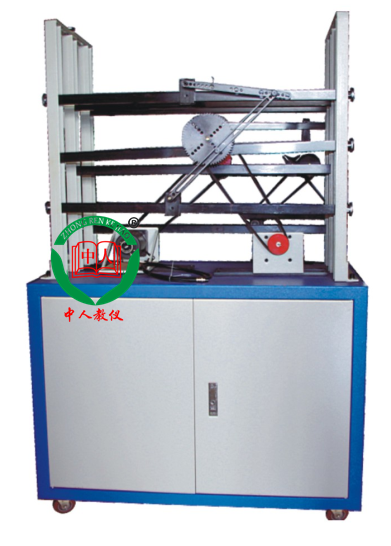

A型
一、主要实验内容
1、机构创新设计及拼装。2、典型机构的虚拟设计。3、对典型机构约三维运动仿真及设计拼装。4、实用机构设计拼装。
二、主要性能特点
1、实验台采用一台二架约结构，可供二组学生使用，同时二组同学之间可协作实验。
2、具有齐备构件库:
包括: 1、杆构件(出种长度规格); 2、连接销(12种); 3、转动座(活动固定用); 4、槽轮组件; 5、凸轮组件;6、齿轮组件( 直齿、蜗轮蜗杆) ;7、棘轮组件;8、带传动组件;9、传动组件; 10、关节轴承组件;11、动力组件(变速电机) ;12、工作模拟组件(模拟工作对象)。
三、主要技术参数
1、电机功率: 60W ，传动比15: 1，数量2台
2、每台配杆六根，长度为1000mm
3、构件数量多达40个
4、台架尺寸:为1200*2200*600 1台架重量为: 280kg

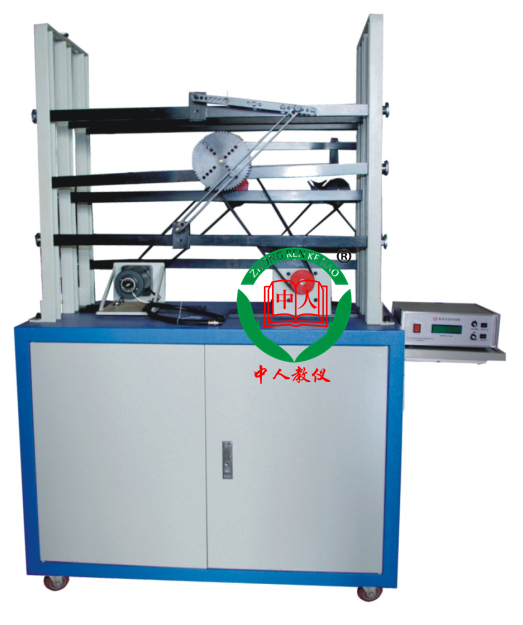

B型
一、主要实验内容
1、机构创新设计及拼装。
2、典型机构的虚拟设计及运动特性分析。
3、任意活动构件你运动检测与分析(位移、速度加速度)。
4、对典型机构约三维运动仿真及设计拼装。
二、主要性能特点
1、实验台采用一台二架结构，可供.二组学生使用，同时二组同学之间可协作实验。
2、具有齐备构件库。
三、主要技术参数
1、电机功率:60W传动比15:1数量2台
2、直线位移传感器1只，行程200mm
3、角位移传感器2只:360p/r
4、每台配杆八根，长度为1000mm
5、实验台零件数量为
6、检测系统单片机型号Mega 系列
7、台架尺寸: 为1200*2200*600 1台架重量为:280kg

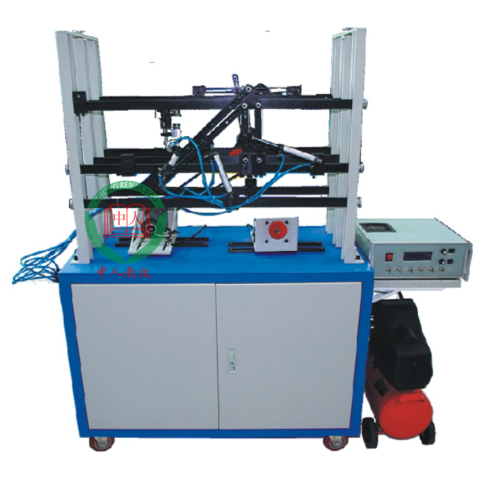

C型
一、主要实验内容
1、机构创新设计及拼装。
2、典型机构的虚拟设计及运动特性分析。
3、任意活动构件你运动检测与分析(位移、速度加速度)。
4、对典型机构约三维运动仿真及设计拼装。
5、可编程逻辑控制器(PLC) '气缸编程实训。
6、挖掘机、推土机、松土机机构模型拼装
二、主要性能特点
1、实验台采用一台: 二架结构，可供二组学生使用，同时: 二组同学之间可协作实验。
2、具有齐备构件库。
3、配备PLC 工程实训应用机构。
三、主要技术参数
1、电机功率: 60W 传动比15:1数量2台
2、直线位移传感器1只，行程200mm
3、角位移传感器2只:360p/r
4、每台配杆八根，长度为1000mm
6、检测系统单片机型号Mega系列
7、通讯[ 1类型为: RS-232
8、台架尺寸: 为1200*2200*600 1台架重量为: 290kg
