产品名称：[ZRJX-PMB机构运动创新组合设计实验装置]
上海中人专业提供ZRJX-PMB机构运动创新组合设计实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJX-PMB机构运动创新组合设计实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJX-PMB机构运动创新组合设计实验装置，是中人公司的品质效益保障教学产品。

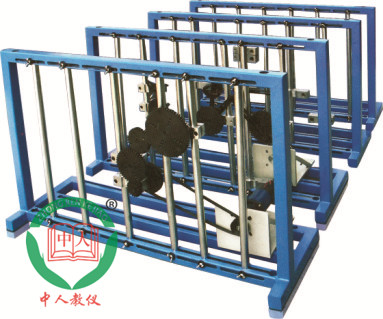

文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRJX-PMB机构运动创新组合设计实验装置
ZRJX-PMB机构运动创新组合设计实验装置
实验项目
1.导杆齿轮齿条机构；
2.多杆行程放大机构；
3.实现给定轨迹的机构；
4.压包机机构；
5.飞剪机构；
6.单缸汽油机机构；
7.内燃机机构；
8.鄂式破碎机；
9.泵；
10.摄影升降机；
11.近似匀速输出的往复运动机构；
12.可扩大行程机构；
13.曲柄摇杆型插床机构；
14.缝纫机导线、导针机构；
15.压力表指示机构；
16.搅拌机机构；
17.送纸机机构；
18.卡片穿孔机的送卡机构；
19.蒸汽机机构；
20.自动车床送料机构；
21.六杆机构；
22.双摆杆摆角放大机构；
23.转动导杆与凸轮放大行程机构；
24.起重机机构；
25.铸锭送料机构；
26.插床插削机构；
27.插齿机主传动机构；
28.刨床导杆机构；
29.曲柄增力机构；
30.曲柄滑块机构和齿轮齿条机构的组合；
31.曲柄摇杆机构；
32.四杆机构；
33.曲柄滑块机构；
34.曲柄滑块式送料机构；
35.曲柄摇杆与摇杆滑块机构；
36.槽轮机构与导杆机构；
37.凸轮起重机机构；
38.平压磨切机机构；
39.锻压机主拆行机构；
40.双摆杆摆角放大机构；41.起重机机构。
主要技术参数
1、实验台机架数：4套；
2、零件主要材质：A3钢、45#钢；
3、交流带减速器直线电机:功率:90W移动速度:10mm/s行程L=390mm 1个
4、交流带减速器电机:额定功率:90W输出转速8r/min，单相220VAC±10%，50Hz，3个
5、直线位移：0-200MM 0-5V精度0.5%1只
6、角位移：0-360度0-5V精度0.5%2只
7、控制箱（带失控自停及点动功能）：3套单控，1套触屏数据采集
8、外形尺寸：1080*350*650mm
主要特点
1.根据机构组成原理和杆组（包括高副杆组）迭加原理设计，能使学生通过实验进一步掌握机构组成理论，熟悉杆组概念和机械传动的基础知识，为创新设计奠定良好的基�。�
2.可组成性能各异的平面的、空间的组合机构传动系统，有利于培养学生机构传动系统方案的设计能务；
3.本实验装置各传动系统层次分明，连接可靠，不会产生构件之间的运动干涉或脱离，且能手动也可电动；
4.该实验装置和连接方式具有设计巧妙，使用节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点。
5.实验台拼装调整灵活方便，各杆尺寸准确；
6.实验台能拼装不少于40余种的机构，拼装的机构能灵活运动，无卡滞干涉现象。
配置清单
|
序号 |
名称 |
规格型号 |
数量 |
|
1 |
方钢支架 |
|
4台 |
|
2 |
支架电机底座 |
|
4台 |
|
3 |
支架立柱 |
15*40 |
24根 |
|
4 |
支架垫脚 |
|
24个 |
|
5 |
SPZ型V带 |
LP=900 |
2根 |
|
6 |
SPZ型V带轮1 |
D1=50 |
2只 |
|
7 |
SPZ型V带轮2 |
D2=100 |
2只 |
|
8 |
08A型链轮 |
Z=15 |
2只 |
|
9 |
08A型链轮 |
Z=30 |
2只 |
|
10 |
链条 |
08A-1-70 |
2根 |
|
11 |
主动轴 |
L=85 |
20根 |
|
12 |
主动轴 |
L=79 |
8根 |
|
13 |
主动轴 |
L=116 |
4根 |
|
14 |
从动轴 |
L=56.6 |
16根 |
|
15 |
行星齿轮轴 |
|
8根 |
|
16 |
C型平键 |
5×12 |
20个 |
|
17 |
C型平键 |
4×12 |
8个 |
|
18 |
轴用挡圈 |
24#（棘轮用） |
4个 |
|
19 |
轴用挡圈 |
12#（行星齿轮用） |
4个 |
|
20 |
卡环 |
|
20个 |
|
21 |
蜗杆 |
m=2.5 |
1个 |
|
22 |
蜗轮 |
m=2.5 |
1个 |
|
23 |
齿轮 |
m=2.5，z=60 |
1个 |
|
24 |
齿轮 |
m=2.5，z=50 |
1个 |
|
25 |
齿轮 |
m=2.5，z=44 |
1个 |
|
26 |
齿轮 |
m=2.5，z=32 |
1个 |
|
27 |
齿轮 |
m=2.5，z=20 |
1个 |
|
28 |
齿轮 |
m=2.5，z=60(内齿轮) |
1个 |
|
29 |
齿轮 |
m=2.5，z=20(内孔10) |
2个 |
|
30 |
齿轮 |
m=2.5，z=30（斜齿轮） |
2个 |
|
31 |
齿轮 |
M=2，z=30（锥齿轮） |
2个 |
|
32 |
齿轮 |
m=2.5，z=30 |
1根 |
|
33 |
凸轮 |
余弦运动型 |
1个 |
|
34 |
凸轮 |
直线运动型 |
1个 |
|
35 |
凸轮 |
抛物线型 |
1个 |
|
36 |
槽轮 |
4槽 |
1个 |
|
37 |
槽轮拨盘一 |
|
1个 |
|
38 |
槽轮拨盘二 |
|
1个 |
|
39 |
槽轮销钉 |
|
1个 |
|
40 |
棘轮 |
Z=24 |
1个 |
|
41 |
棘轮摇臂 |
|
1个 |
|
42 |
棘轮拨齿 |
|
2个 |
|
43 |
偏心轮 |
Ф100 |
1个 |
|
44 |
偏心轮柄 |
|
1个 |
|
45 |
偏心轮压块 |
|
2个 |
|
46 |
压块螺钉 |
M4×8 |
3个 |
|
47 |
万向节 |
|
2套 |
|
48 |
万向节紧钉销钉 |
|
4个 |
|
49 |
万向节轴 |
|
4个 |
|
50 |
滑块 |
35×40×116 |
24只 |
|
51 |
滑块螺钉 |
紧定螺定M8×10 |
24个 |
|
52 |
T型槽滑块 |
30×30×31 |
4个 |
|
53 |
T型滑块 |
15×20×40 |
8个 |
|
54 |
螺钉 |
M8×20 |
8根 |
|
55 |
螺钉 |
M8×27.5 |
8根 |
|
56 |
螺钉 |
M8×29.5 |
8根 |
|
57 |
螺钉 |
M8×30.5 |
8根 |
|
58 |
螺钉 |
M8×32.5 |
8根 |
|
59 |
螺钉 |
M8×33.5 |
8根 |
|
60 |
螺钉 |
M8×36.5 |
8根 |
|
61 |
螺钉 |
M8×40.5 |
8根 |
|
62 |
螺钉 |
M8×42.5 |
8根 |
|
63 |
连杆1 |
100U |
4根 |
|
64 |
连杆2 |
150U |
4根 |
|
65 |
连杆3 |
200U |
4根 |
|
66 |
连杆4 |
250U |
4根 |
|
67 |
连杆5 |
300U |
4根 |
|
68 |
连杆6 |
350U |
4根 |
|
69 |
连杆7 |
100 |
4根 |
|
70 |
连杆8 |
150 |
4根 |
|
71 |
连杆9 |
200 |
4根 |
|
72 |
连杆10 |
250 |
4根 |
|
73 |
连杆11 |
300 |
4根 |
|
74 |
连杆12 |
350 |
4根 |
|
75 |
连杆13 |
96 |
8个 |
|
76 |
连杆14 |
25 |
8个 |
|
77 |
连杆15 |
50 |
8个 |
|
78 |
连杆16 |
60.5 |
8个 |
|
79 |
螺钉套 |
M8×17 |
16个 |
|
80 |
螺钉套 |
M8×24 |
16个 |
|
81 |
螺钉套 |
M8×28 |
16个 |
|
82 |
螺钉套 |
M8×31 |
16个 |
|
83 |
隔套 |
厚度=2 |
16个 |
|
84 |
隔套 |
厚度=4 |
8个 |
|
85 |
隔套 |
厚度=5 |
16个 |
|
86 |
隔套 |
厚度=14 |
16个 |
|
87 |
隔套 |
厚度=15 |
16个 |
|
88 |
隔套 |
厚度=24 |
16个 |
|
89 |
隔套 |
厚度=5（薄） |
8个 |
|
90 |
铜套 |
|
4个 |
|
91 |
轴套 |
Ф20×80 |
8个 |
|
92 |
轴套 |
Ф20×200 |
4个 |
|
93 |
轴盖盖 |
|
24个 |
|
94 |
轴端盖螺钉 |
十字槽沉头M5×12（全长） |
40个 |
|
95 |
内六角螺钉 |
M8×16 |
32个 |
|
96 |
平垫 |
8 |
32个 |
|
97 |
弹垫 |
8 |
32个 |
1．配套工具：
|
序号 |
名称 |
规格型号 |
数量 |
|
1 |
内六角板手 |
1.5mm-10mm(9P) |
4套 |
|
2 |
活动板手 |
6# |
2把 |
|
3 |
活动板手 |
10# |
2把 |
|
4 |
直尺 |
0-300mm |
4把 |
|
5 |
十字螺丝刀 |
Ф5mm |
4把 |
|
6 |
小油枪 |
小型 |
2把 |
|
7 |
卡环钳 |
|
1把 |
2．电气控制系统：
|
序号 |
名称 |
规格型号 |
数量 |
|
1 |
交流调速电机 |
90W 15轴8r/min |
3套 |
|
2 |
交流直线电机 |
90W 10mm/s L=700mm |
1只 |
|
3 |
直线位移传感器 |
0-200mm |
1只 |
|
4 |
角位移传感器 |
0-360度 |
2只 |
|
5 |
电气控制盒 |
|
3套 |
|
6 |
触屏采集盒 |
|
1套 |
|
7 |
产品说明书 |
|
4套 |
|
8 |
合格证 |
|
1张 |
|
9 |
装箱单 |
|
1份 |
原文网址：
http://m.51b6.cn/proshow.asp?ID=1173
