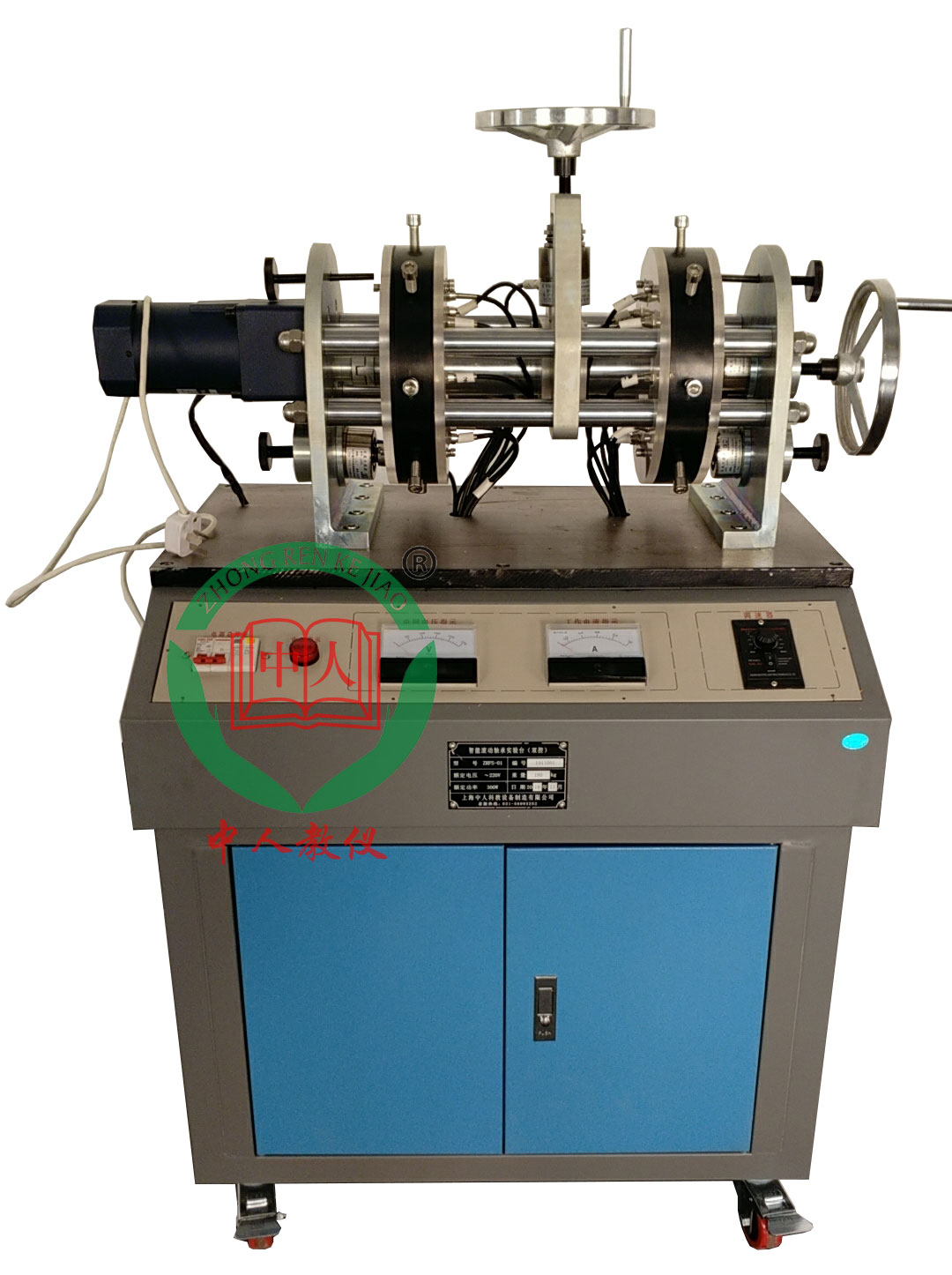

产品名称：[ZRFS-1型滚动轴承承组合及受力分析实验台]
上海中人专业提供ZRFS-1型滚动轴承承组合及受力分析实验台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRFS-1型滚动轴承承组合及受力分析实验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRFS-1型滚动轴承承组合及受力分析实验台，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRFS-1型滚动轴承承组合及受力分析实验台
一、 产品概述
本装置可测量滚动轴承工作时轴承元件上的载荷分布、应力变化规律及进行滚动轴承组合设计实验，测试在总径向载荷和轴向载荷作用下，滚动轴承径向载荷分布及变化情况，特别是轴向载荷对滚动轴承径向载荷分布的影响；并作出载荷分布曲线。使学生更好的掌握滚动轴承的工作情况及相关参数的测量方法，提高滚动轴承的设计能力。适合各大院�；道嘧ㄒ怠痘瞪杓啤房纬痰氖笛榻萄枰�
二、 配置及技术性能
1. 实验台
(1)实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。平板外形尺寸：750mm×420mm×40mm。
(2)输入电源：单相三线 AC220V±10% 50Hz
(3)电流型漏电�；�，I△n ≤30mA，动作时间≤0.1s，容量10A
(4)交流减速电机调速器1个：给电机提供可调电源
(5)数据采集器 1套
2. 实验机构
(1)滚动轴承公称直径：D=50mm
(2)滚动轴承跨度：L=300mm
(3)滚动轴承：2种（圆锥滚子轴承）
(4)可移动的滚动轴承座：1对
(5)滚动轴承径向加载装置：1套（作用点位置可在0～130mm内任意调节）
3. 交流减速电机 1台：额定功率90W，调速范围 0～100r/min
4. 滚动轴承径向载荷传感器16个,量程：5000N
5. 总径向载荷传感器1个,量程：10000N
6. 总轴向载荷传感器1个,量程：10000N
7. 左、右滚动轴承轴向载荷传感器各1个,量程：：10000N
8. 配件：软件光盘、实验指导书
9. 计算机测试分析软件
具有数据采集、测试分析、数据曲线拟合、保存并打印实验数据和实验报告等功能。可测量滚子对外圈的压力及变化情况、测绘滚动轴承在轴向、径向载荷作用下轴承径向载荷分布情况，并拟合绘制出实时变化曲线。
三、 实验项目
1. 轴承外圈载荷分布测试，并作出载荷分布曲线
2. 轴承外圈应力变化规律的测试实验，模拟滚动体和内圈的应力变化规律
3. 滚动轴承组合设计实验，测试滚动轴承组内部轴向载荷、轴向载荷和总轴向载荷的关系，并进行滚动轴承组合设计计算
