上海中人专业提供ZRJX-CZT机械传动装调实训平台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRJX-CZT机械传动装调实训平台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRJX-CZT机械传动装调实训平台，是中人公司的品质效益保障教学产品。文章内容中的图片为参考图片,仅供参考,以实物为准.

本文关键词：ZRJX-CZT机械传动装调实训平台

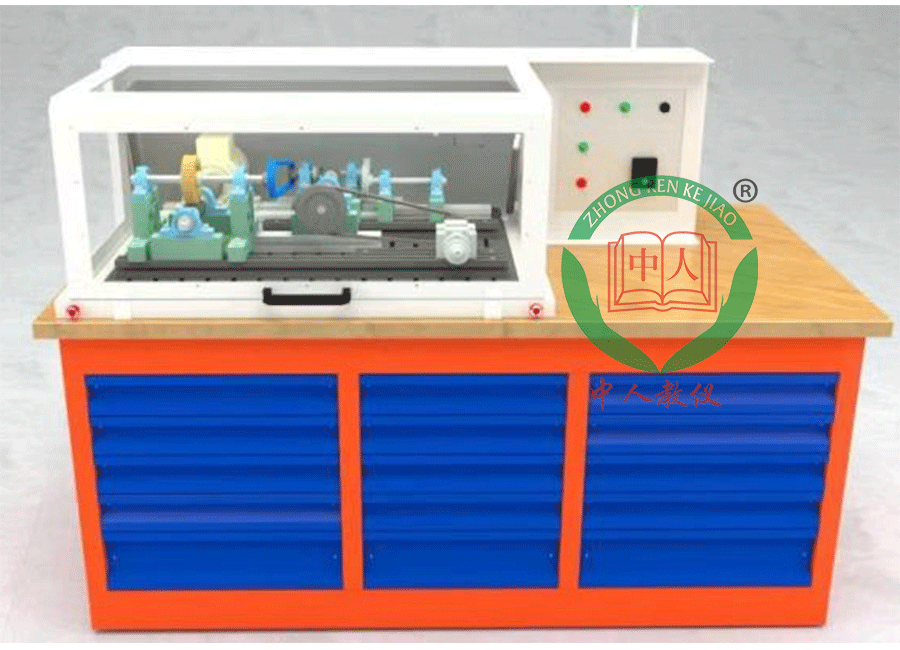

ZRJX-CZT机械传动装调实训平台

一、平台典型训练项目

1、带传动系统的装配与调试

2、链传动系统的装配与调试

3、齿轮传动系统的装配与调试

4、直线导轨与滚珠丝杆的装配与调试

5、轴系对中与联轴器的装配与调试

6、轴承、润滑与密封的装配调试

7、机械传动综合系统的装配与调试

8、机械传动系统稳定及可靠性的检测与调整

三、装配钳工台技术要求

1. 装调平台技术性能

(1) 输入电源：单相交流电源 AC≥220V（±10%）

(2) 环境温度-10℃～+40℃

(3) 环境相对湿度≥85%（25℃）

(4) 整机额定功率：≥0.5KW

(5) 外形尺寸：实训台≥2000mm×1050mm×1466mm

(6) 安全保护：设有漏电�；ず桶踩阑ぃ踩舷喙毓冶曜�

2. 装调平台配置及技术参数

(1) 采用钢质框架，组装式结构设计，双色亚光密纹喷塑处理

(2) 采用带T型槽的铸铁平板台面，槽宽≥12mm，铸铁平板尺寸≥995mm×750mm×35mm

(3) 配有型材组件，槽宽≥10mm，型材组件为机械传动装配的基础构件

(4) 平板台面左右两侧安装有方便快速定位安装的辅助器件

(5) 设有存储柜，用于机械传动零部件、工量具、资料等的储存

(6) 底部采用工业脚轮，单轮承重≥500kg

(7) 配套有专用零件内腔存放抽屉，抽屉≥15个

(8) 每层抽屉传动零件可实现一对一存放管理

(9) 具备2个以上储物柜。

3. 电控部分

(1) 工业变频器≥1个，配有BOP面板和通信接口�？�

(2) 额定功率≥0.37 kW，

(3) I/O 接口：≥4DI/2DO/2AI

(4) 支持USS/MODBUS RTU总线通讯。

(5) 配急停按钮≥2个

(6) 系统开关≥1个

(7) 正反转开关≥1个

(8) 照明开关≥1个

(9) 联锁开关≥1个

(10) 三色指示灯≥1个

(11) 转换开关≥1个

(12) 电保护器≥1个

(13) 直流电源DC≥24V

(14) RJ45接口�？�

(15) BOP外部操作面板≥1块，具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。

4. 基本组件

1. 变频驱动电机1台，三相

① 额定功率≥0.25kW

② 额定转速≥1415r/min

③　频率≥5～50Hz

④ 输入电压AC≥220V

2. 基本配置如下

(1) 机械零部件：

序号	名称	数量	技术规格
1	轴	≥2根	尺寸≥φ20mm×225mm
2	轴	≥3根	尺寸≥φ20mm×350mm
3	梅花联轴器	≥1个	轴孔≥φ20/φ20
4	梅花联轴器	≥1个	轴孔≥φ20/φ14
5	刚性联轴器	≥1个	轴孔≥φ20/φ14
6	凸缘联轴器	≥1个	轴孔≥φ20/φ14
7	弹性套柱销联轴器	≥1个	轴孔≥φ20/φ14
8	弹性柱销联轴器	≥1个	轴孔≥φ20/φ14
9	膜片联轴器	≥1个	轴孔≥φ20/φ14
10	轴承座	≥10个	自动调心
11	电机安装座	≥1个	尺寸≥120mm×220mm×20mm
12	电机安装座	≥1个	尺寸≥250mm×160mm×18mm
13	电机安装座	≥1个	尺寸≥250mm×160mm×20mm
14	轴承座安装座	≥10个	尺寸≥170mm×57mm×40mm
15	轴承座安装座	≥2个	尺寸≥270mm×136.5mm×40mm
16	测量调整零件	≥1套	强磁性等高块≥2个；表座垫块≥1个；垫块固定座≥1个；直线导轨≥1副（含滑块）

(2) 带传动部分配置：

序号	名称	数量	技术规格
1	槽V型皮带轮	≥1个	D≥80，孔径≥14mm
2	槽V型皮带轮	≥1个	D≥80，孔径≥20mm
3	槽V型皮带轮	≥1个	D≥100，孔径≥20mm
4	槽V型皮带轮	≥1个	D≥125，孔径≥20mm
5	宝塔双V型皮带轮	≥2个	D≥90-D55，孔径≥20mm
6	双V型皮带轮	≥1个	D≥90，孔径≥20mm
7	双V型皮带轮	≥1个	D≥125，孔径≥20mm
8	可调V型皮带轮	≥1个	孔径≥20mm
9	同步带轮	≥1个	24齿，T型，孔径≥14mm
10	同步带轮	≥2个	24齿，T型，孔径≥20mm
11	锥套式同步带轮	≥1个	24齿，圆弧齿，孔径≥20mm
12	锥套式同步带轮	≥1个	30齿，圆弧齿，孔径≥20mm
13	张紧辊	≥1个	尺寸≥125mm×80mm×115mm
14	皮带	≥1套	其中齿形带≥1条，同步带≥1条，V带≥4条

(3) 链传动部分配置：

序号	名称	数量	技术规格
1	单排链轮	≥1个	08B-15，孔径≥14mm
2	单排链轮	≥1个	08B-15，孔径≥20mm
3	单排链轮	≥1个	08B-15，孔径≥20mm
4	单排链轮（惰轮）	≥1个	08B-15，孔径≥10mm
5	双排链轮（惰轮）	≥1个	08B-15，孔径≥10mm
6	单排链轮	≥1个	08B-20，孔径≥20mm
7	单排链轮	≥1个	08B-25，孔径≥20mm
8	锥套式双排链轮	≥1个	08B-17，孔径20mm
9	锥套式双排链轮	≥1个	08B-20，孔径≥20mm
10	单排链条	≥2条	08B，每根≥120节
11	双排链条	≥1条	08B，每根≥120节
12	链扣	≥1套	08B，单排链扣≥5个，双排链扣≥5个，共≥10个
13	张紧链轮组	≥1套	尺寸≥110mm×160mm×125mm
14	扭力限制器链轮	≥1个	配单排链轮
15	单向单排链轮	≥1个	孔径≥20mm

(4) 齿轮传动部分配置：

1	直齿圆柱齿轮	≥1个	M=1.5；Z=48，孔径≥20mm
2	直齿圆柱齿轮	≥1个	M=1.5；Z=60，孔径≥20mm
3	直齿圆柱齿轮	≥1个	M=2；Z=30，孔径≥14mm
4	直齿圆柱齿轮	≥1个	M=2；Z=30，孔径≥20mm
5	直齿圆柱齿轮	≥1个	M=2；Z=40，孔径≥20mm
6	直齿圆柱齿轮	≥1个	M=2；Z=50，孔径≥20mm
7	直齿圆柱齿轮	≥1个	M=2；Z=60，孔径≥20mm
8	蜗杆	≥1个	M=2.5，孔径≥20 mm
9	蜗轮	≥1个	M=2.5；Z=46，孔径≥20mm
10	斜齿轮	≥2个	M=2；Z=30，孔径≥20mm，右旋
11	斜齿轮	≥1个	M=2；Z=30，孔径≥20mm，左旋
12	锥齿轮	≥2个	M=2；Z=30，孔径≥20mm
13	轴环	≥8个	开型 NR≥20

(5) 应用�？榕�置：

1	泵应用�？�	≥1套	外型尺寸≥200×96×75mm
2	齿轮箱�？�	≥1套	外型尺寸≥140×77×96mm
3	轮毂应用�？�	≥1套	外型尺寸≥92×125×120mm

(6) 模拟车床配置：

1	三爪卡盘	≥1个	自定调心
2	主轴底板	≥1块	外形尺寸≥210mm×180mm×20mm
3	主轴	≥1个	外形尺寸≥φ80mm×250mm
4	调整块	≥4个	外形尺寸≥50mm×26mm×15mm
5	检验芯棒	≥1根	外形尺寸≥φ20mm×90mm
6	滚珠丝杠副	≥1副	公称直径≥φ25，导程≥5mm
7	直线导轨副	≥1副	上银，长度≥220mm，配备≥1个滑块
8	轴承座一	≥1个	内孔直径≥φ25
9	轴承座二	≥1个	内孔直径≥φ25
10	轴承座三	≥1个	内孔直径≥φ20
11	轴承座四	≥1个	内孔直径≥φ20
12	T1压块	≥5个	粉末合金，外形尺寸≥20mm×16mm×9.4mm
13	进给轴底板	≥1块	外形尺寸≥310mm×220mm×20mm
14	滑动板	≥1块	外形尺寸≥210mm×80mm×12mm
15	调整块	≥4个	外形尺寸≥50mm×26mm×15mm
16	刀具座	≥1个	外形尺寸≥100mm×40mm×70mm，中心高≥45mm，孔径≥φ25mm
17	数控钻夹杆	≥1个	圆杆≥φ25，双扁型
18	弹簧夹头	≥1套	外径≥20mm
