本文关键词：基本机构设计及运动学.动力学分析实验台（一）ZRDX-I曲柄摇杆机构实验台

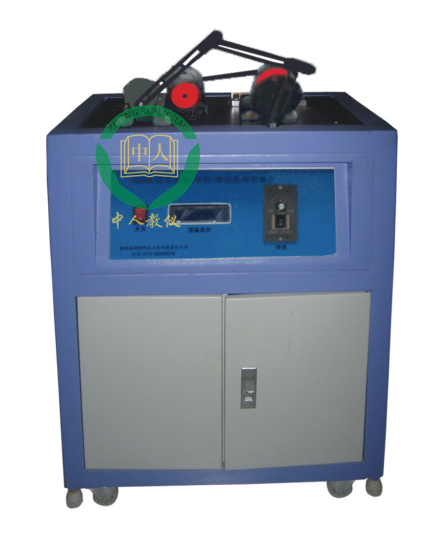

一、主要参数
1、电机功率：60W，调速范围：0-100rpm 2、杆长参数：摇杆260mm、连杆300m 3、传感器参数：角位移传感器360p/r 4、外形尺寸：820*510*400，重量47kg
二、主要性能特点
1、可进行四杆机构简单拼装，并对曲柄及摇杆进行运动检测与仿真。
2、所有杆构件长度均可进行无级调节。
3、测试系统采用先进的嵌人式单片机系统、测试数据精度高、速度快、稳定。
4、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的点。
5、实验结果可以文体形式保存，并可在网络上发送及打印，便于网络化实验。
三、主要实验内容
1、四杆机构的虚拟设计及实物机构拼装。
2、曲柄的运动检测，摇杆运动仿真及实测对比分析；连杆运动平面上点的运动轨迹分析。
3、机架振动检测及机构平衡试验。

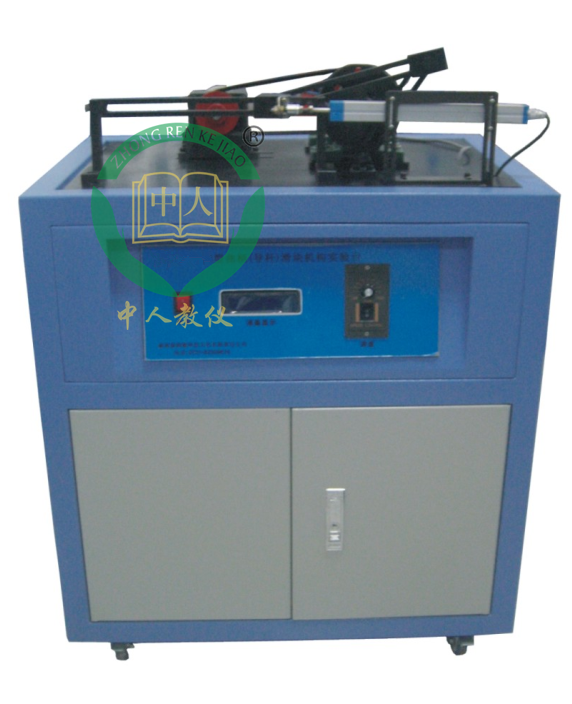

（二）ZRDX-II曲柄滑块机构及牛头刨床机构
一、主要技术参数
l、电机功率60W，调速范围：0-100rpm.
2、杆长参数：曲柄长50mm、连杆长300mm.
3、传感器参数：直线位移传感器200mm、角位移传感器360p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特点
1、可进行曲柄滑块机构及牛头刨床机构的简单拼装，并对曲柄及滑块进行动动检测与仿真。
2、所有杆构件长度及滑块偏心距均可进行无级调节。
3、测试系统采用先进的嵌人式单片机系统，测试数据精度高、速度快、稳定。
4、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
5、实验结果可以文体形式保存，并可在网络上发送及打印、便于网络化实验。
三、主要的实验内容
1、曲柄滑块，牛头刨床机构的实物拼装。
2、曲柄的运动检测，滑块运动仿真及实测对比分析；连杆运动平面上点的运动轨迹分析。
3、机架振动检测及机构平衡实验

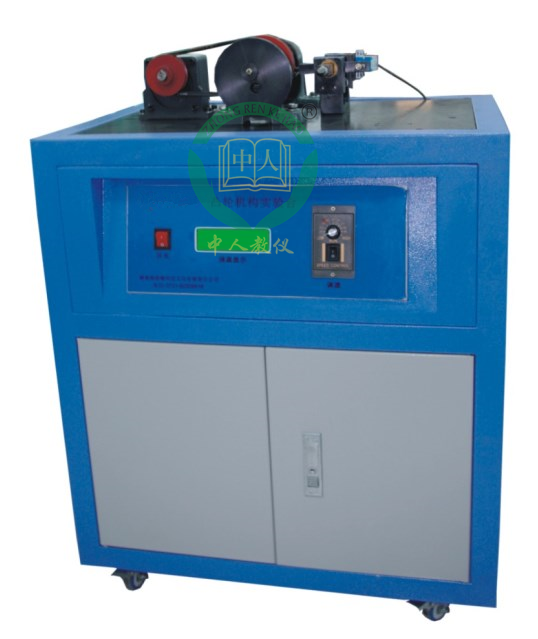

（三）ZRDX-III凸轮机构实验台
一、主要技术参数
1、电机功率：60W，调速范围：0一100rpm.
2、凸轮参数：基圆半径：Ro=30mm、最大升程：15mmo
3、传感器参数：直线位移传感器：25mm、角位移传感器：360p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特点
1、可进行凸轮机构的简单拼装，可更换凸轮顶尖。
2、该实验台可对盘性凸轮和圆柱凸轮的运动规律进行检测和仿真分析。
3、测试系统采用先进的嵌人式单片机系统，测试数据精度高、速度快、稳定。
4、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
5、实验结果可以文体形式保存，并可在网络上发送及打印，便于网络化实验。
三、主要实验内容
1、凸轮的虚拟设计及实物拼装（可在一个实验台上拼装平面凸轮和圆柱凸轮两种机构）
2、平面凸轮8种及圆柱凸轮1种的廓线运动规律仿真及检测。

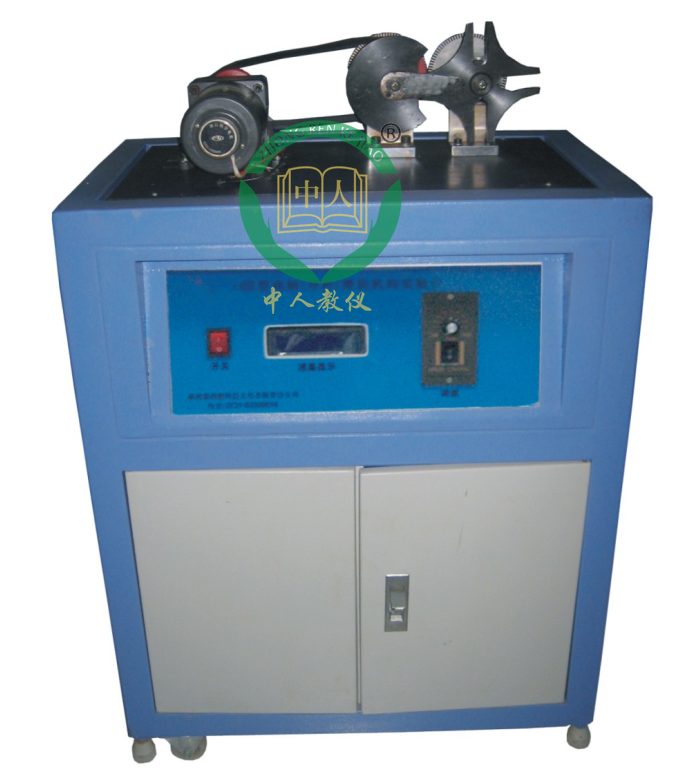

（四）ZRDX-IV槽轮机构实验台
一、主要技术参数
1、电机功率：60W，调速范围：0一100rpm.
2、槽轮参数：槽数：4,5
3、传感器参数：角位移传感器：90p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特点
1、可进行机构虚拟设计及实物拼装。
2、可实现拨杆和槽轮的运动检测和仿真分析。
3、测试系统采用先进的嵌人式单片机系统，测试数据精度高、速度快、稳定。
4、该系统配套软件以Vh为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运
动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
5、实验结果可以文体形式保存，并可在网络上发送及打印，便于网络化实验。
三、主要实验内容
1、槽轮虚拟设计实物拼装（能拼装四槽轮、无槽轮、六槽轮机构)。
2、槽轮运动规律检测
