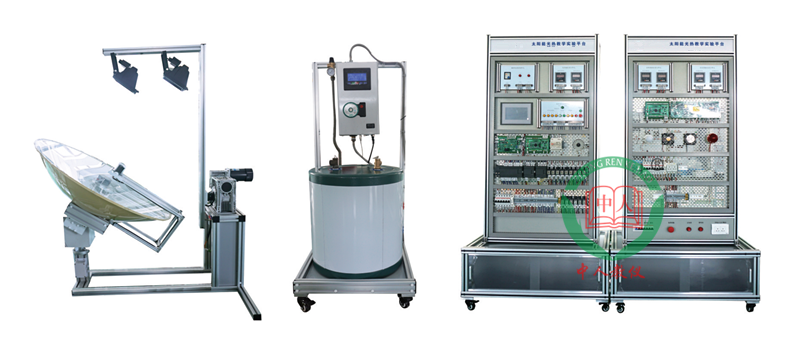

产品名称：[ZRTYN-02太阳能光热系统实训设备]
上海中人专业提供ZRTYN-02太阳能光热系统实训设备,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRTYN-02太阳能光热系统实训设备，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRTYN-02太阳能光热系统实训设备，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRTYN-02太阳能光热系统实训设备
ZRTYN-02太阳能光热系统实训设备
一、系统组成
本平台包括光伏单元、水循环控制系统、实训系统等三个部分。光伏热泵系统，是一种综合利用光能的创新系统。采用网孔面板结构，模块化功能设计，其具备同时产生电能和热能的能力，电能输出至实训控制系统，热能输出至储热水箱，热能输出的过程中，循环介质密封在循环管路中，通过水箱内的换热器与水进行换热，不污染水。系统工作过程中，触摸屏可实时读取运行参数和进行相关操作控制。
热泵循环系统的加入降低了光伏组件温度，也大大提高了光能的利用率。
二、系统参数
1）光伏组件：峰值功率(Pmax)：100 W；峰值电压(Vmp)：18.17V；开路电压(Voc)：21.6 V；峰值电流(Imp)：5.51 A；短路电流(Isc)：6.06 A，冷面：采用水循环散热，启�？煽亍�
2）保温水箱：容积30L有盘管(水箱容量可根据系统匹配，为保证实验效果，建议选取小容量水箱)；内胆材质食品级不锈钢；2路循环进出水口，温度检测口和排气口。
3）模拟光源：500W 卤钨灯，由紫光蜗杆减速机摆动，模拟太阳升起至日落运动，运动角度110±5°
4）模拟光源拖动电机：电源AC220V±10%、50HZ；额定输出功率90W、额定转速1350rpm
5）跟踪传感器：采用四象限高精度光敏传感器，6 路模拟量输出，输出电压0-5V；跟踪传感器探头采用无色透明外壳，方便学生观察学习。
6）能跟踪系统：采用双轴二维跟踪方式，水平270±5°，俯仰75±5°，精度±0.5°；DC24V 直流同步电机驱动，额定转速10rpm；
7）光照及温湿度传感器�？椋汗庹斩�0-20K(LUX)、精度1%，温度-40-80℃、精度±0.5℃，湿度0-99.9%RH、精度±3%RH，隔离RS485 信号输出
8）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A×2
9）跟踪控制单元：手动/自动模拟光源运动与光伏跟踪采用西门子S7-200-CPU226 主控�？椋桓俅衅髂Ｄ饬渴淙氩捎�2 块西门子S7-200-EM231 模拟量扩展�？�
10）仪表显示单元：2 个直流电压表DC0-50V；2 个直流电流表DC0-5A；1 个交流电压表AC0-300V；1 个交流电流表AC0-2A；隔离RS485 信号输出
11）蓄电池组：铅酸电池12V/12AH ×2（块）
BMS电池管理系统：56串电池；温度采集点数：10个温度(最大)；电压测量精度：5mV；温度测量精度：1℃；电流测量精度：0.2%；SOC测量精度：5%；均衡电流：50mA；4路负控输出：驱动电流1A，自带绝缘检测功能；电源供电电压：9~32V；电源供电电流：<200mA@12V, <120mA@24V, <80mA@32V；采样回路消耗电流：�？楣ぷ魇保鹤畲�20μA ,平均1μA；模块关闭时：小于10 nA；
12）控制器：DC12V/24V自动切换、额定电流DC10A、PWM(脉冲宽度调制)方式充电；具有光控/时控输出模式控制功能；微控制器采用ARM 内核32 位高性能大容量STM32F103ZET6 芯片；软件基于C 语言嵌入式实时操作系统（RTOS）开发，电路�？榛派杓疲奖憬谐涞绮ㄐ斡氲缏返缙馐裕痪哂谐浞诺缰甘�、电池状态指示、温度补偿等功能；具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等�；すδ�；具有RS485 隔离通讯和RS232 通讯功能。投标时提供控制�？橄殖⊙菔�。
13）离网逆变器：输入电压DC12V；输出AC220V±10%、50HZ、300VA、纯正弦波；输入输出采用高频变压器隔离；微控制器采用ARM 内核32 位高性能大容量STM32F103ZET6 芯片；软件基于C 语言嵌入式实时操作系统（RTOS）开发，电路�？榛派杓�，方便进行升压驱动波形、SPWM 逆变驱动波形、逆变输出电压电流波形与相关电路电气测试；具有过欠压关断、过载等�；すδ堋＞哂蠷S485 隔离通讯和RS232 通讯功能。投标时提供控制模块现场演示。
14）直流阻性负载：3W 高亮度LED 灯；直流感性负载：2.8W 直流风扇；交流阻性负载：15W 交流警示灯； 功率电阻模块：0-2000 欧连续可调,功率120W,带刻度盘，数量2 个；
15）组态触摸屏：采用昆仑通态7〞嵌入式一体化触摸屏；实时监测系统发电、用电与环境参数，及热量等信息；具有历史曲线显示。投标时提供监控软件现场演示，
三、可完成实验内容
1）学习光伏热泵系统的组成
2）连接热泵循环系统管路实训
3）组建光伏离网发电系统实训
4）组建操作跟踪系统实训
5）介质加热效率，测量计算
6）光伏组件参数（I-V曲线、最大功率、填充因子等）的探究测量；
7）光伏系统、光热系统、光伏热泵系统效能分析；
8）探究循环散热系统在光电热系统中的意义
9）探究环境因素对光离网发电及集热系统的影响
10）蓄电池组逆变带交流负载实训以及直接负载实训
11）仪表、PLC 与上位机通讯实训
12）热水循环控制实训
