产品概述

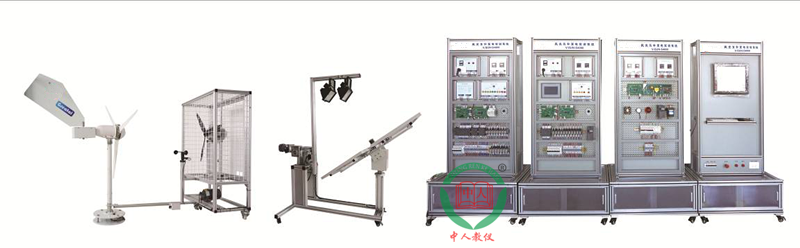

该装置是小型风光互补发电实训系统平台，采用单元化独立网孔面板结构，�？榛δ苌杓�，既可以组成独立的光伏发电系统或风力发电系统，也可以组成风光互补发电系统，是学习光伏发电和风力发电的综合性实训平台。风力发电由模拟风场与带有尾舵偏航装置的风力发电机组成，尾舵偏航控制与风场运动均由西门子PLC自动化控制实现。光伏发电由模拟光源与跟踪系统组成，模拟光源采用摆臂式，手动或自动化模拟太阳从升起到日落过程，电池板采用4块独立单晶电池组件组成，跟踪装置采用双轴二维跟踪系统，既可手动跟踪，也可PLC自动传感器跟踪，使光伏组件正对光源输出最大功率；环境采集�？榭梢允凳辈杉绯刈榧砻娴墓庹涨慷取⑽露燃笆�，方便测试环境变化对光伏发电性能的影响；仪表单元实时采集系统发用电信息，并传递给组态触摸屏，进行综合监测；汇流单元将电池组件串并后汇成一路输出，并具有防反、过流与防雷功能；光伏控制器、风机控制器与离网逆变器均采用原理与结构外露的形式，核心驱动板均采用STM32F103系列的高性能ARM处理器进行控制，能在线进行Keil软件仿真与下载验证。控制器采用先进的PWM充电技术，逆变器采用高频隔离的全桥正弦逆变拓扑结构，所有驱动信号波形均可在线进行测试，方便学生更加深入了解控制器和逆变器的结构与原理，同时配套基于Simulink仿真软件，可以通过仿真学习电路的拓扑结构、功率器件的驱动原理、电路的参数计算与软件算法的实现。上位机采用17寸的工业控制计算机，通过上位机软件对系统发用电数据进行报表存储、查询和打印。
主要参数：
1）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A。
2）太阳能电池组件：单晶组件，最大输出功率20W，工作电压17.6V，工作电流1.14A，数量4块，尺寸(450×430×25mm）。
3）模拟光源：飞利浦500W卤钨灯×2，由紫光蜗杆减速机摆动，模拟太阳升起至日落运动，运动角度110±5°。
4）模拟光源拖动电机：紫光交流电机，电源AC220V±10%、50HZ；额定输出功率90W、额定转速1350rpm。
5）模拟光源拖动减速机：紫光减速机，减速比3000:1。
6）光伏跟踪传感器：采用四象限高精度光敏传感器结构，透时外壳，原理外露，双层PCB板设计，方便学习与测试，6路模拟量信号输出，输出电压0-5V。
7）太阳能跟踪系统：采用双轴二维跟踪方式，水平270±5°，俯仰75±5°，精度±0.5°；DC24V直流同步电机驱动，额定转速10rpm。
8）太阳能跟踪控制单元：手动/自动模拟光源运动与光伏跟踪控制采用西门子S7-200主控�？�；跟踪传感器模拟量输入采用2块西门子S7-200模拟量扩展�？�。
9）光照及温湿度传感器模块：光照度0-20K(LUX)、精度1%，温度-40-80℃、精度±0.5℃，湿度0-99.9%RH、精度±3%RH，采用PIC单片机进行采集，原理开放，提供烧写接口，隔离RS485信号输出。
10）水平轴永磁同步风力发电机：最大输出功率310W、输出电压12V、叶片直径1.3m、叶片数量3片、启动风速2m/s、额定风速13m/s、安全风速40m/s。
11）尾舵偏航系统：风力发电机采用尾舵迎风与侧风偏航控制，控制方式采用链条传动结构，偏航角度为45°和90°；偏航采用DC24V直流同步电机驱动，额定转速10rpm。
12）模拟风源：采用变频轴流通风机，额定电压220V、额定频率50HZ、额定功率0.37KW、额定转速1400rpm；电机采用三菱FR-D720S-0.4K-CHT变频器驱动。
13）模拟风场：模拟风源通过支架固定在孤行导轨上，在电机的拖动下绕风力发电机做圆弧运动，运动角度60±5°。
14）模拟风场拖动电机：电源AC220V±10%、额定频率50HZ、额定输出功率100W、额定转速1400rpm、减速比140：1。
15）模拟风场控制单元：手动/自动风场运动与尾舵偏航控制采用西门子S7-200主控�？椤�
16）风速传感器：测量模拟风源风速，脉冲输出，电源DC5V，输出1.5脉冲m/s。
17）光伏汇流单元：模拟光伏汇流箱，2路光伏输入1路光伏汇流输出；具有防反、防雷、过载保护等。
18）仪表显示单元：2个直流电压表DC0-50V；2个直流电流表DC0-5A；1个交流电压表AC0-300V；1个交流电流表AC0-2A；交流AC220V供电，隔离RS485信号输出。
19）蓄电池组：天能铅酸电池12V/12AH ×2（块）。
20）太阳能控制器：额定电压DC12V、额定电流DC5A、PWM(脉冲宽度调制)方式充电；微控制器采用ARM内核32位高性能大容量STM32F103系列芯片；控制算法基于C语言嵌入式实时操作系统（RTOS）开发，电路�？榛派杓�，采用双层PCB板，外置测试点，方便进行充电波形与电路电气测试；具有充放电指示、电池状态指示、温度补偿等功能；具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等�；すδ�。
21）风机控制器：额定电压DC12V(整流)、最大电流25A、PWM(脉冲宽度调制)方式充电；微控制器采用ARM内核32位高性能大容量STM32F103系列芯片；控制算法基于C语言嵌入式实时操作系统（RTOS）开发，电路�？榛派杓�，采用双层PCB板，外置测试点，方便进行充电波形与相关电路电气测试；具有风速检测、偏航控制信号或刹车信号输出功能；具有充放电指示、电池状态指示、温度补偿等功能；具有蓄电池反接、防雷、风机限流、过充、过放、负载过载、短路等�；すδ�。
22）离网逆变器：输入电压DC12V；输出AC220V±10%、50HZ、300VA、纯正弦波；输入输出采用高频变压器隔离；微控制器采用ARM内核32位高性能大容量STM32F103系列芯片；控制算法基于C语言嵌入式实时操作系统（RTOS）开发，电路模块化开放设计，采用双层PCB板，外置测试点，方便进行升压驱动波形、SPWM逆变驱动波形、逆变输出电压电流波形与相关电路电气测试；具有过欠压关断、过载等�；すδ堋�
23）直流阻性负载：3W高亮度LED灯。
24）直流感性负载：2.8W直流风扇。
25）交流阻性负载：15W交流警示灯。
26）交流感性负载：22W交流风扇。
27）功率电阻模块：0-2000欧连续可调,功率120W,带刻度盘，数量2个。
28）组态触摸屏：采用昆仑通态7〞嵌入式一体化触摸屏；实时监测系统发电、用电与环境参数等信息；具有历史曲线显示。采用RS485/RS232/以太网进行通讯。
29）仿真软件：基于Keil在线仿真、基于Simulink软件仿真；
30）工控机：采用工业17〞电阻式触摸屏工控一体机；1.6G主频、1G内存、300G硬盘、内置无线WiFi、WindowsXP/Windows7操作系统；具有4路USB输出、2路RS232接口、1路RS232/RS485接口。
31）工控机监控软件：基于C#语言/组态软件开发，采用嵌入式SQLite数据库实时存储数据；实时监测并存储系统发电、用电与环境参数等信息，实时对模拟光源、光伏跟踪、模拟风场与侧风偏航进行�？兀痪哂星呦允�、历史报表查询、EXCEL文档输出、打印等功能，采用标准TCP/IP以太网通讯。
32）安全�；ぃ捍缭粗甘�，急停控制及漏电�；ぃ踩殴冶曜�；
33）外形尺寸：1580×1100×1550mm(光伏跟发电与模拟跟踪装置)/ 2700×1800×1600mm（风力发电与模拟风场装置）/940×620×1940mm（网孔单元装置×4组）；
可完成实验项目
1）风力发电机结构与原理
2）风力发电机输出特性
3）风力发电机偏航工作原理与控制
4）风速检测与控制
5）太阳能电池发电原理与特性曲线
6）太阳能电池组件串并联输出特性
7）西门子PLC200编程与控制
8）光伏自动跟踪原理与编程控制
9）离网光伏发电系统的组成
10）蓄电池的充放电特性
11）风机控制器的原理与功能
12）太阳能控制器的原理与功能
13）离网逆变器的原理与功能
14）Keil软件编程与仿真
15）Simulink软件仿真
16）仪表监测与通讯
17）组态软件监控与编程
18）上位机软件开发与通讯
