上海中人专业提供风光互补路灯实验系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察风光互补路灯实验系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。风光互补路灯实验系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：风光互补路灯实验系统ZRXNY-LD风光互补路灯实验系统

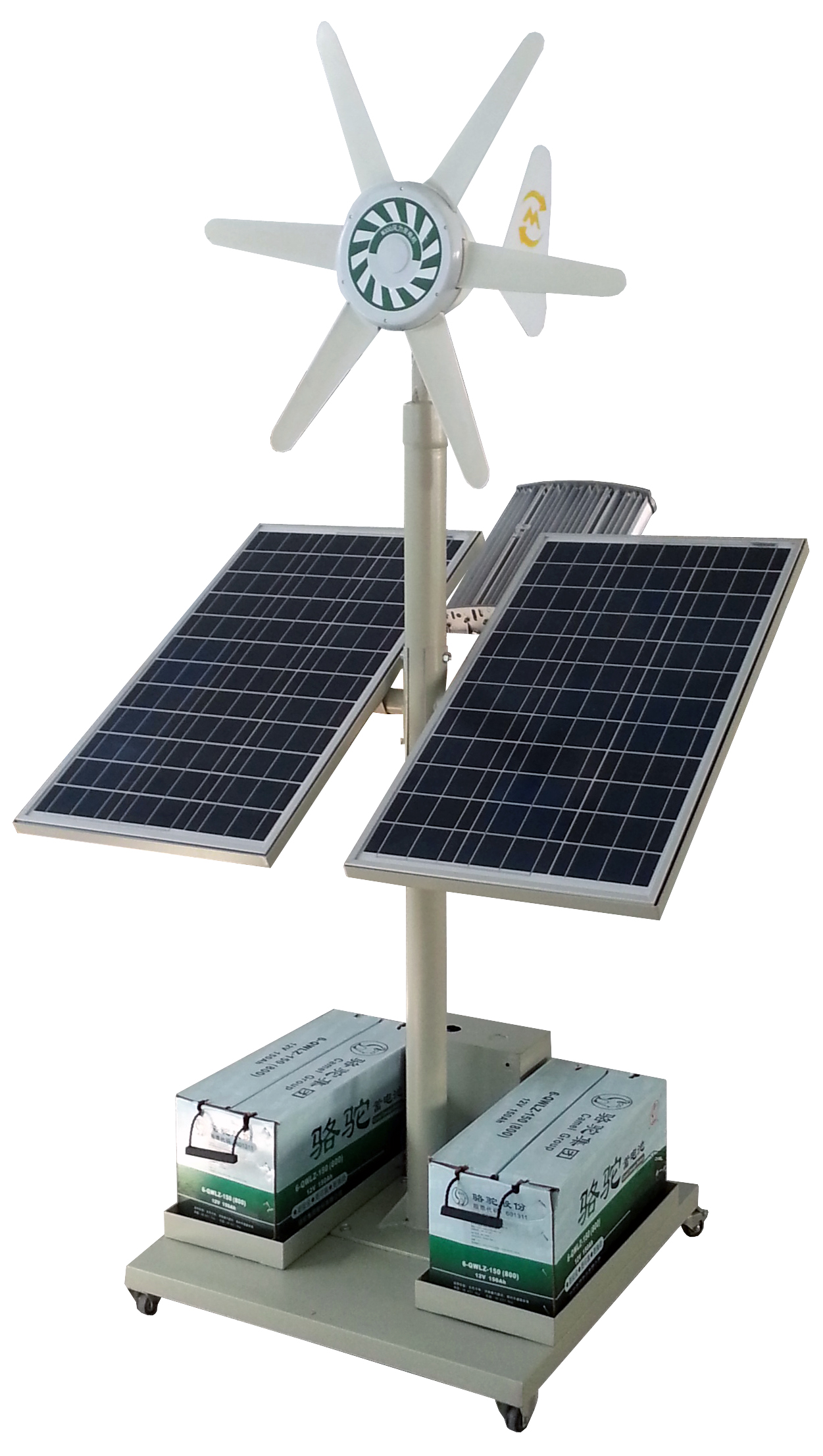

1、ZRXNY-LD风光互补路灯实验系统
风光互补路灯应用系统由太阳能电池、风光互补充放电控制器、蓄电池、蓄电池防水箱、灯杆、太阳能电池支架、风力发电机、法兰盘、LED路灯头等部分组成。
2、ZRXNY-LD风光互补路灯实验系统教学及研究实训项目
2、1、太阳能电池光能量变换过程演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
2、2、系统控制运行过程演示和实验
实验1、太阳能控制器欠压�；な笛�。
实验2、太阳能控制器充电过压保护实验。
实验3、太阳能控制器充电温度补偿实验。
实验4、模拟的太阳能路灯系统实验（手动开＋手动关、光控开＋光控关、光控开＋时控关）
3、ZRXNY-LD风光互补路灯实验系统实训系统运行技术条件（单相输出）
3、1、发电单元
光能
◆ 太阳能电池板功率：120Wp
◆ 太阳能电池输出工作电压：35VDC
◆ 太阳能电池开路输出电压：42VDC
◆ 太阳能电池输出工作电流：5A
风能
◆ 风力发电机功率：400W
◆ 风力发电机输出电压：24VDC
◆ 大风电子刹车和手动刹车
3、2、电力蓄能部分
◆ 蓄电池类型：免维护胶体蓄电池
◆ 蓄电池组容量:24V/120Ah
3、3、控制部分
◆ 风光互补充放电控制器： 工作电压24V 电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。
◆ LED恒流驱动：工作电压10-28V；输出功率60W±5W
◆ 工作环境：-20℃～50℃、≤85%RH
3、4、光源部分
◆ 光源功率：60×1W
◆ 工作电流：2.5A
◆ 功率因数：п0.95
◆ 防护等级：IP65
◆ 光 能 量: 7200 Lm
3、4、1、灯具部分
◆ 铝合金材质，表面采用粉末静电喷涂处理，良好的防锈、防腐、抗氧化。
◆ 透光罩：采用钢花玻璃，可见度高减少眩光。
3、5、灯杆、支架
◆ 灯杆优质低碳钢，经大型折弯机一次折弯成型，灯杆的抗风能力按36.9米/秒11级以上设计，抗地震烈度为8级。
◆ 杆体总高12米，上口径为Xmm，下口径为Xmm，壁厚Xmm。灯杆底部带有法兰盘，法兰盘安装孔距为Ø X，通过地脚螺栓安装在基础上。
◆ 钢杆防腐处理采用内外热镀锌，镀锌工艺过程经过酸洗、热镀锌、水洗、磷化、钝化等过程，镀锌层表面光滑美观，光泽一致，无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在，锌层厚度达到 86um以上，符合国家标准GB/T13912-92，镀锌层附着力符合GB2694-88的要求，防腐寿命大于20年。
ZRXNY-LD风光互补路灯实验系统
